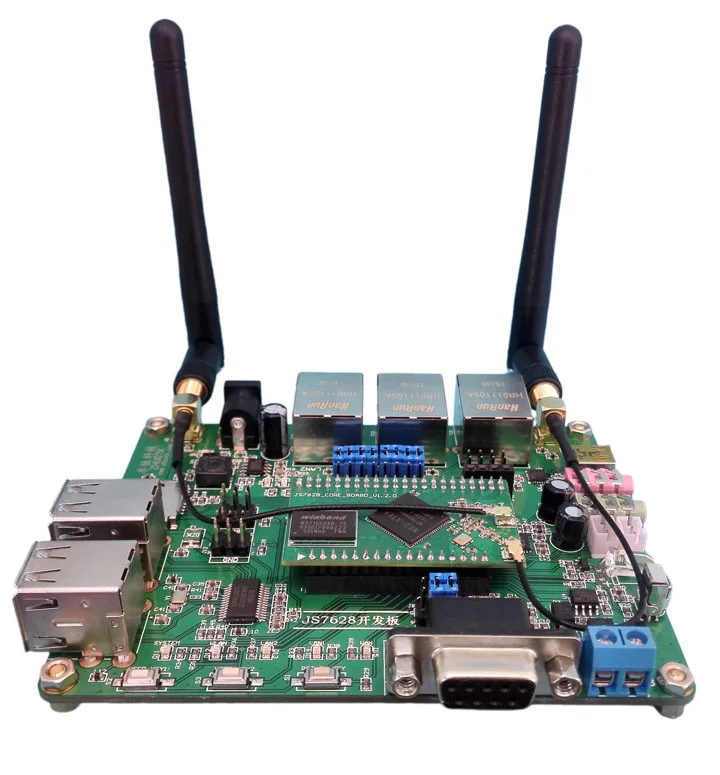

Openwrt макетная плата маршрутизатор MT7628/7688 модуль Wifi камера Супер MT7620

Обзор макетная плата

JS7628/JS7688/ztk7628pмакетная плата основана на разработке Hangzhou Zhuotai technology Co., Ltd. MTK MT7628NN (AN)/MT7688AN/MT7628DAN SOCLearning оценочная плата для чипов 。 система принятия этой разработки boardopenwrt (linux) полностью с открытым исходным кодом, плата богата функциями., В то же время она обеспечивает встроенную систему. linuxLearning materials, openwrtLearning materials, Learning Embeddedlinux, openwrt, Интернет вещей, DIYSmart Home Gateway, идеальный выбор предварительной оценки продукта предприятия.

Чип введение

MT7628/MT7688Это технология совместного развития 2014a нового поколения промышленности, выпущенная в конце года 802.11n Wi-Fi AP/маршрутизатор системы один чипРаствор(SoC)。 Это абсолютно новыйSoCДанные для умного дома, голосовые и видео приложения обеспечивают высокую скорость передачи данных, и потребление электроэнергии гораздо ниже, чем на современном рынке.Другое Похожие продукты 。MT7628andMt7620 же as2T2R 300 M wifirate, богатый интерфейс, но это более чем mt7620 низкое энергопотребление, затраты на чип ниже, специально для Интернета вещей applications 3 последовательный порт, PWMOutput характеристики, можно сказать, что mt7620 (2012 выпущен в 2003 году) модернизированная продукция.

1)580 MHzSystem основная частота

2)64 МБ/128 МБ/256 Мб DDR2 ram

3)8 Мб/16 Мб/32 МБ SPI nor flash

4)Беспроводной протокол 802,11 b/g/n,

5)3individual100/10 MbpsSupporting автоматический flipLAN/WANEthernet порт

6)4 Стандартный хост-интерфейс highwayUSB 2,0 (SupportUdisc 、 usbпоследовательный порт линия 、 usbкамера, USBMobile кабель для подключения жесткого диска, USB 3g/4 GNetwork карты 、 USBmouse 、 USBkeyboard 、 USB слишком большое число беспроводные сетевые карты и т. Д. USBPeripheral)

7)1 последовательный порт roadTTL/RS232, 1 последовательный порт roadTTL/485, 1 последовательный порт roadusb minideдвух UART

8)5 конфигурационных индикаторов сети/системы, 4 roadPWM LEDlamp (Может быть realizedLEDDimming функция)

9)4 пять настраиваемых функциональных клавиш

10)1 индивидуальный Интерфейс Micro sd/TFCard, (Insertablemicro sd/TFCard Для хранения большой емкости)

11) плата loadingwm8960звуковая карта чип, поддержка 1road стерео аудио выход (Может play24bitSuperior qualityhifiMusic),1 дорожный аудио входной интерфейс, 2individual1WHorn выход

12)1 дорожный инфракрасный прием, 1 дорожный инфракрасный Излучение

13)15 функциональный мультиплексигпиомут (основная плата имеет в общей сложности 30 ~ 40 индивидуалгпиомут)

14)DC 5 В вход питания (Поддержка обычных зарядных пулов orUSBCharging head power supply), 2,54 mmNeedle расположение интерфейса Output5V. 3. 3 V

15)Статическое энергопотребление всей машины составляет 1 Вт, чипы имеют очень низкую теплотворную способность

16)Поддержка маршрутизации, AP, реле, мостовое соединение и другие режимы

17)Система основана на операционной системе Linux openwrtopen source, применим к шлюзу умного дома, ip-камера, VOIP, телекамера, система удаленного мониторинга, портативный 4 грузик, аудио домофон, OrdinaryWEBNetwork сервер, OrdinaryFTPThe сервер, удаленное Скачивание, супер многоуровневые приложения, такие как удаленное видение автомобиль

18) сравнение трех моделей

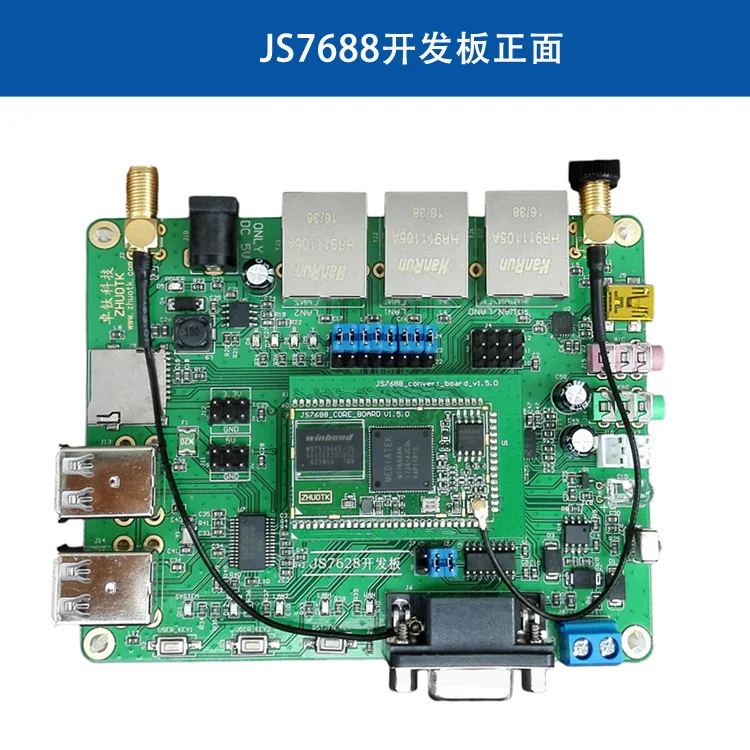

JS7688Board adoptionMT7688ANchip, yes150M wifi JS7628Board adoptionMT7628NN/ANchip, yes300M wifi, wifiFaster, лучший сигнал ZTK7628PBoard adoptionMT7628DANchip, Built-in64MB ram, yes300M wifi, wifiFaster, лучше сигнал другая производительность трех чипов точно такая же, булавки чипа, полностью совместимое программное обеспечение

Макетная плата Аппаратные ресурсы

Следующий значок определяет аппаратные средства макетной платы

Поддержка «Immortaluboot»,Легкое обновление с веб-pagesopenwrtfirmware, uboot, eepromdata

“Immmortaluboot” + на boardSPI FlashExternal ожога интерфейс, макетная плата достигает реального бесмерия

Макетная плата работает последние стабильные Editionopenwrt -- Chaos Calmer15.05.1, Вот скриншот китайского интерфейса конфигурации системы.

ОткрытыйДанные пластины волос, содержащий принцип пола, схема, основная плата, посылка, схема,OpenwrtIntroduction учебник и Соответствующий пример исходного кода.OpenwrtSource код 、Ubootimage, инструкции по разработке и другая богатая информация.После похвалы покупателя, бесплатный доступ к секции совместного развития также может быть получен в клиентской службе. SDK, SDKIncludeMT7628Principle схема общественного доска 、 MTKPublic boardPCB в надутом виде Соединенных секции Versionopenwrt 、 MTKPublic boardubootSource код (работает на макетная плата) Другое информации!Ниже приведен список справочных каталогов для макетной доски, в справочных данных, в дополнение к предоставлению полной информации о макетной плате, технологии Zhuotian, дополнительные ценные учебные материалы также предоставляются всем покупателям.

Ниже приводится 《 JS7628Development boardopenwrtIntroductory курс 》 、 《 JS7628Development доска ручной 》 каталога скриншоты

Данные макетной платы отправляются через сетевой диск,После того, как покупатель получит малыша, просим покупателей Услуги 。

Макетная плата комплект Описание

Аксессуары для макетной платы приведены в таблице ниже.

Макетные платы также могут быть выбраныUSBЗвуковая карта 、USBКамера 、 инфракрасный пульт дистанционного управления,USB 4GСетевая картаДругое аксессуары, более передовые функции могут быть достигнуты с соответствие учебники
