Описание

Документы, такие как руководство пользователя: ссылка: https://pan.baidu.com/s/1FFFcnAu59ojgOQBle-wcsQ

Пароль: 4nih

Основные характеристики:

Источник питания с использованием интерфейса USB; Поддержка USB 2,0 высокоскоростной/полный интерфейс; Используется стандартный физический интерфейс 14 P JTAG, определенный C-SKY. Подключение с удлинителем usb type-A к type B; Поддержка Windows XP/7/8,1/1032-и 64-разрядных операционных систем; Поддержка Linux 32-битными и 64-битными операционными системами; C-SKY ядро ЦП может быть отлажено. Он совместим с C-SKY интерфейсами JTAG5 и jtag2. Сотрудничайте с программой обслуживания агента отладки и автоматически Определите интерфейс отладки ЦП. Поддержка тактовой частоты интерфейса отладки Настраивается от 10 кГц до 24 МГц. Поддержка уровня интерфейса 1,2-3,6 В; Уровень интерфейса 3,3 В поддерживается по умолчанию. Поддержка интерфейса отладки источник питания ЦП; Поддержка быстрой загрузки DDC программ; CKLink-Lite скорость загрузки программы Максимальная 268 Кбайт/с CKLink-Pro скорость загрузки программы до 1,2 Мбайт/с Поддержка сервера отладки для выполнения сценария отладки; CKLink-Pro поддерживает использование интерфейсов JTAG в качестве GPIO scripts для генерации произвольного времени. Поддержка автоматического обновления прошивки; Используйте двухцветный светодиодный индикатор, чтобы указать рабочий статус CKLink.

Краткое введение

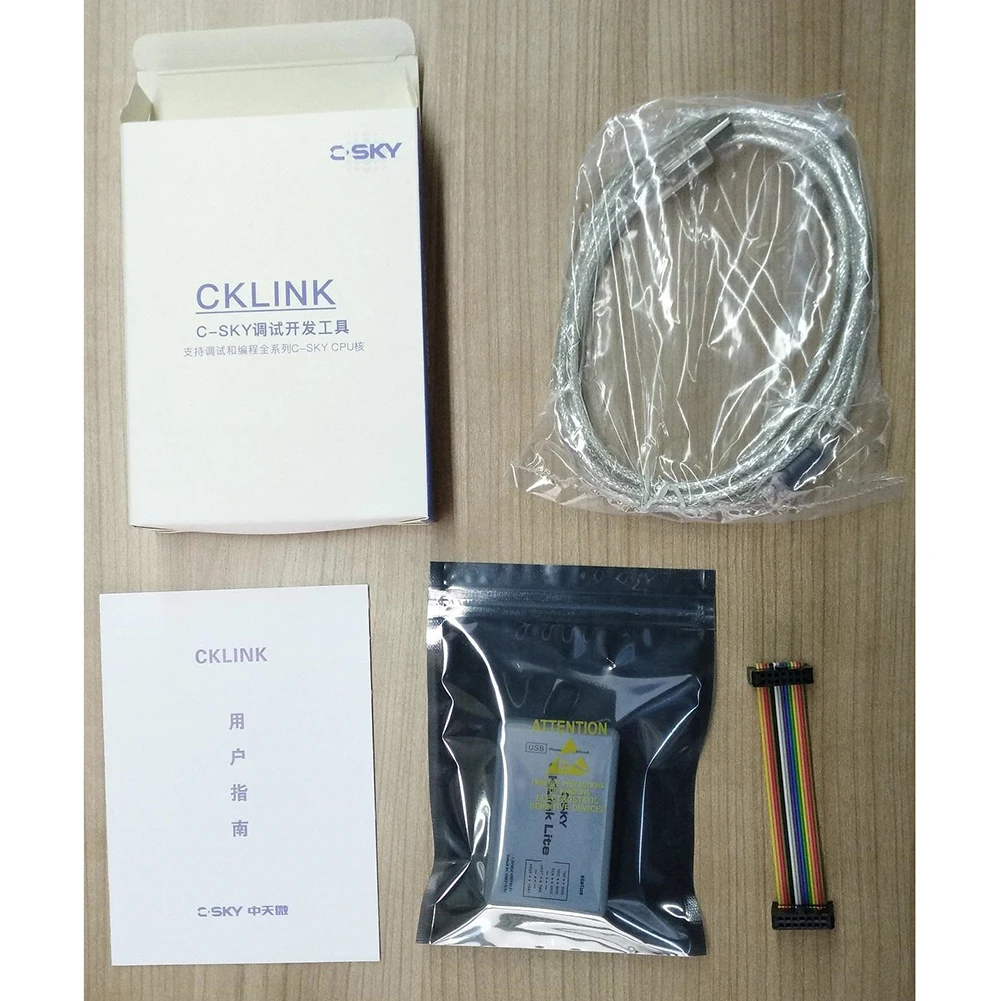

CklinkОн разработан компанией Hangzhou Zhongtian microsystem co., Ltd. для загрузки и отладки.C-SKY ПроцессорЯдерного процедуры.CklinkВ том числе два продукта:Cklink-ProИCklink-Lite.Cklink-ProОн поддерживает больше функций и имеет более высокую производительность.Cklink-LiteБолее портативная, более быстрая скорость холодного старта. Оба продукта поддерживают отладку полного диапазонаC-SKY ПроцессорСравнение двух следующих продуктов.

CklinkПоддерживаются два интерфейса отладки.JTAG5Интерфейс отладки используетIEEE1149.1Протокол Стандартный совместимый интерфейс Протокол связи.JTAG2Интерфейс являетсяC-SKYСамо определены2Интерфейс последовательной отладки линии занимает меньше контактов и имеет более высокую тактовую частоту отладки. ПроживанияCklinkСредний размер,JTAG2Интерфейс отладки повторного использованияJTAG5Два сигнала интерфейса отладки.

CklinkПроживанияWindowsПрименение на хостLibusb-win32 USBДрайвер, водителя за счетC-SKYИнструмент цифровой подписи, может работать в32Бит сумму64 ГБПозицияWindowsВ операционной системе.CklinkВ то же время, он можетLinuxИспользование в окружающей среде.

ПрименениеCklinkОтладкиПроцессорНеобходимо сотрудничать с хостом отладки.C-SKY debugserverОтладка прокси службы, которую пользователи могут использоватьC-SKYПрограммирование люксКомпакт-дисковВозможноCDKПодключенияDebugserverПрименениеCklink.

Характеристика	Cklink Lite	Cklink Pro
Отладка всей серии C-SKY ядер ЦП	√	√
Поддержка C-SKY интерфейса JTAG5	√	√
Поддержка C-SKY интерфейса JTAG2	√	√
Поддержка работы на операционной системе Windows	√	√
Поддержка работы на операционной системе Linux	√	√
Поддержка широкого диапазона JTAG уровня интерфейса	√	√
С помощью libusb драйвер	√	√
Поддержка самостоятельного обновления прошивки	√	√
Поддержка 24 МГц высокоскоростной JTAG часы	√
Поддержка высокоскоростной загрузки программы	√
Поддержка режима GPIO интерфейс JTAG	√
Поддержка выполнение сценария	√
