Описание
Обеспечить источник контента
1. Если клиенту нужно сделать вторичное развитие, после подтверждения получения, вы можете связаться с покупателем для получения исходного кода., содержание в основном является демонстрационной рутиной, рутинной демонстрационного эффекта
2. iSensor, iCameraSoftware является специальным тестовым программным обеспечением для нашего магазина., сервис исходного кода не предоставляется,
Отгрузочная ведомость
1. DefaultOV5642Camera модуль * 1
2. Плата usbколлекция * 1(A/B/CТри модели только в том случае,UsbИнтерфейс отличается,Если у вас есть особые потребности, пожалуйста, свяжитесь со службой поддержки клиентов. В противном случае доставка по умолчанию)
3. Высокая скорость usbdata линия * 1

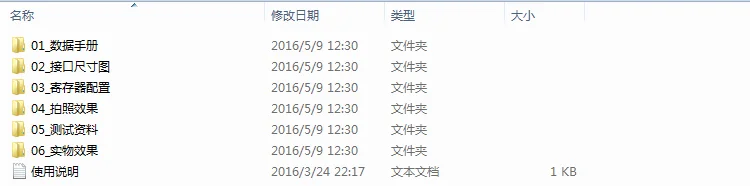

4. Информация об облачных дисках Baidu (тестовое программное обеспечение, руководство по использованию данных, контрольная инструкция)
Один. Usbвведение модуля сбора
1、Модуль обзор
ISensorКомплект приложений состоит из основной платы контроллера и компьютерных приложений, основная плата управления соединяет тестируемую или применяемую камеру, плата управления подает питание к камере, черезМежсоединений интегральных СхемШина настраивает параметры инициализации для камеры, черезUSB 2,0Высокоскоростной интерфейс передает данные изображения на компьютерное программное обеспечение, дисплей, программное обеспечение поддерживает несколько форматов потока данных изображения, поддерживает оригинальную функцию сохранения изображения, простой тест обработки изображений. загружайте различные профили, выбирая, достигая гибких функций, поддерживающих несколько камер.
2、Особенности
lПоддержка формата потока данных:Сырье、YUV、RGB565
L сырьяФормат последовательности настраиваемый:GRBG BGGR RGGB GBRG
L YUVФормат последовательности настраиваемый:UYVY VYUY ываыв YVYU
L сырьяПоддержка формата изображения: вверх и вниз, влево и вправо
lКамера пикселей Поддержка:30-500 Вт(Все проверено, поддержка широкоэкранного)
lИнтерфейс настройки регистрации камеры:Межсоединений интегральных Схем
lКамера данных Интерфейс:DVP 8bit
lВидео-дисплей в режиме реального времени (сбор частоты кадров вверх200fps, Индикатор состояния Отображает частоту кадров в режиме реального времени)
lВидео дисплей изображения поддерживает любое Масштабирование (длинные и широкие размеры можно установить свободно, особенно эффективно для разрешения камеры больше, чем разрешение дисплея)
L BMPОригинальная функция сохранения изображения, сохранениеBMP 24bppОригинальный файла изображения 。
lБазовая интеграция (бинарная обработка, обработка серого изображения, наблюдение в реальном времени)
lПрофиль камеры, динамическая загрузка, конфигурация регистрации в режиме реального времени настраивается (запись времени экспозиции может быть изменена в режиме реального времени, баланс белого, усиление, контрастность справа, частота кадров и другие параметры)
lСтрока состояния показывает соответствующий статус операции.
3、Применение поле
lКамера партию
lТест эффекта приобретения, разработка отладки
lПолучение изображения, идентификация вторичного развития, системная интеграция
lКамера головой драйвер тест
4、 В настоящее время прошли тестСенсор
OV7670, OV7725 、 OV9650 、 OV9655 、 OV9653 、 OV5642 、 OV5640 、 OV2643 、 OV2640 、 OV3640 、 OV5642
MT9T001 、 MT9D001 、 MT9M001 、 MT9P031 、 MT9P001 、 MT9P006 、 MT9V032 、 MT9V034 、 MT9D112 、 MT9D111 、 MT9V111 、 MT9D111 、 MT9M111 、 MT9F001 、 MT9F002 、 AR0134
Примечание: Вышеуказанные камеры используются нашими инженерами или нашими клиентами, В настоящее время мы настроены только в соответствии с камерой, приобретенной клиентом, предоставьте файл конфигурации, если вам нужны другие камеры, мы можем предоставить необходимую техническую поддержку и помощь, потому что там Разные камеры на рынке большие, хотя они все sameSensor, но нет гарантии полной совместимости, пожалуйста, проконсультируйтесь с поставщиком камеры для деталей и технических проблем., мы гарантируем только привод для камер, которые мы продаем. поясняем, вперед.
ДругоеДатчикВсе еще легко поддерживать, обратитесь к шаблону для изменения конфигурации (Протестировано и проверено30-1400 Вт)
5、Аппаратные средства введение
AdoptUSB2.0Как передача данных, максимальная скорость передачи433 Мбит/с。Мини USBИнтерфейс используется как интерфейс связи, так и источник питания.
Размеры:4*4 смМаленький и изысканный, мощный
Материнская плата может быть непосредственноСенсорОбеспечиваем24 МГцФиксированной частоты часыXclkВход. Удобный для большинстваДатчикТест. Конечно, естьДатчикПлата адаптера поставляется с часами, нет необходимости.
Емкость блока питания материнской платы:200mA@3.3vУдовлетворит большинствоДатчикСпроса 。
6Введение программного обеспечения
Icamera/isensor app kit программное обеспечение постоянного бесплатного использования, получите код регистрации бесплатно (покупка)
Дайте этот набор тестовых прошивок платы (поддержка up20Balancesensor)

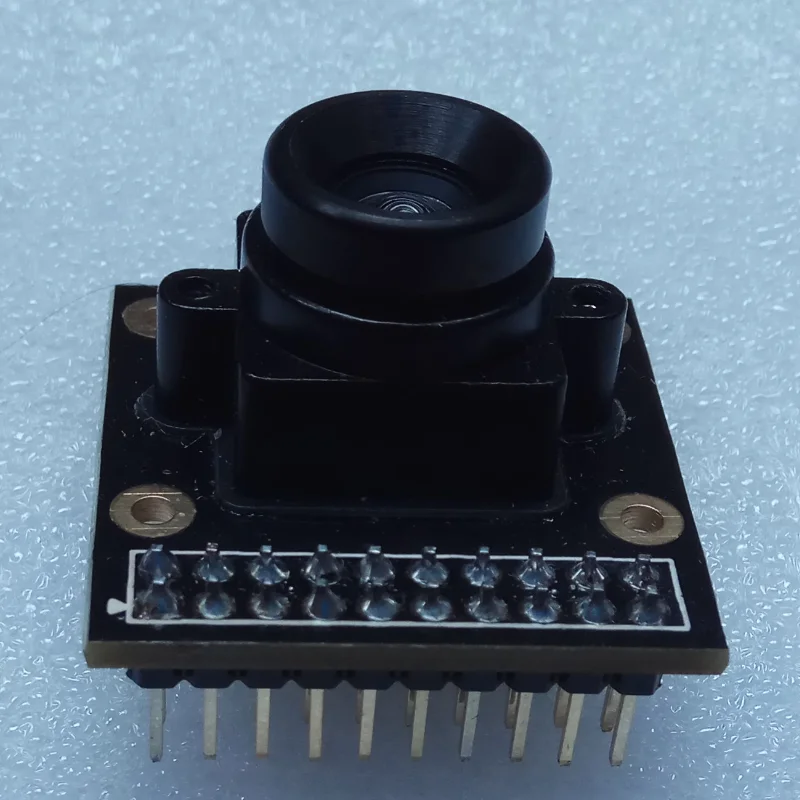

Два 、 CS5642Camera модуль
Сенсор Название: CS5642
Пиксели датчика: 500 миллионов пикселей 2592*1944
1 、 Параметр характеристики
1) Поддержка WRGB, RGB (GRB4: 2: 2, RGB565/555/444), YUV422, JPEGEqual формат вывода данных
2) основные показатели
3) модуль интеграции24mhzactive кварцевый генератор, более удобный в использовании
4) поддерживает Максимальный размер изображения 2592*1944
5 мега пиксель: 2592*1944 15FPS
1080 P: 1920*1080 30FPS
720 P: 1280*720 60FPS
VGA: 640*480 60FPS
Q VGA: 320*240 120FPS
5) Оптический Размер 1/4 ", область пикселей 1,4 мкм х 1,4 мкм, чувствительность up600мв/люкс-сек
6) одна мощность работает: 3,3 В -- 5,0 в
7) выбор линз высокого качества и высокий коэффициент пропускания светильник 4 + 1 Сферический стеклянный объектив без искажений плюс полный объектив из магниевого алюминиевого сплава

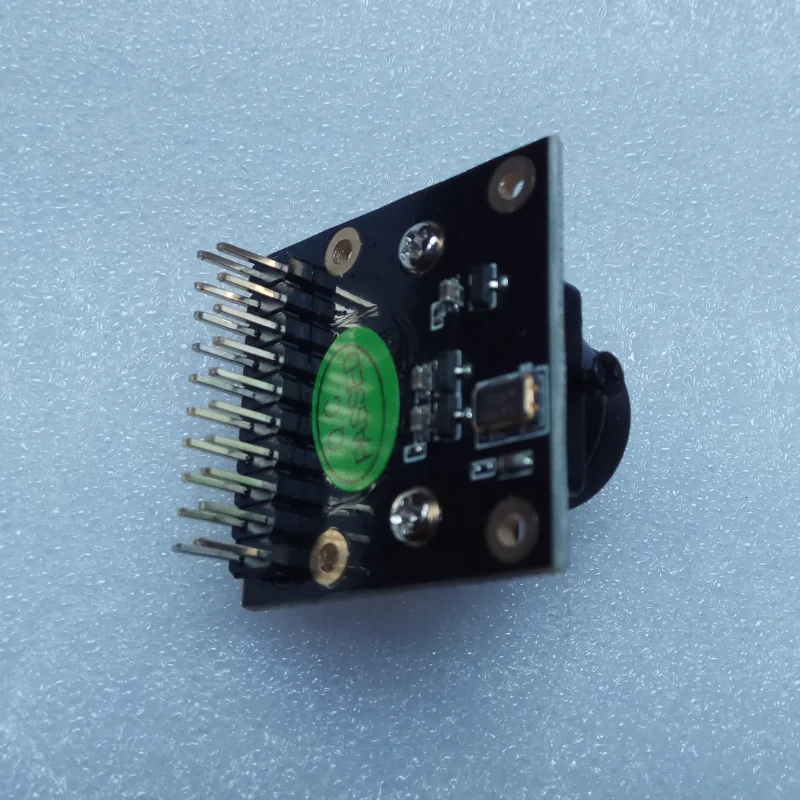

8) Размер модуля 3 см х 3 см (+/-0,5 мм), 2*10 Интерфейс/2,54 Расстояние иглы
2, Интерфейс Размер

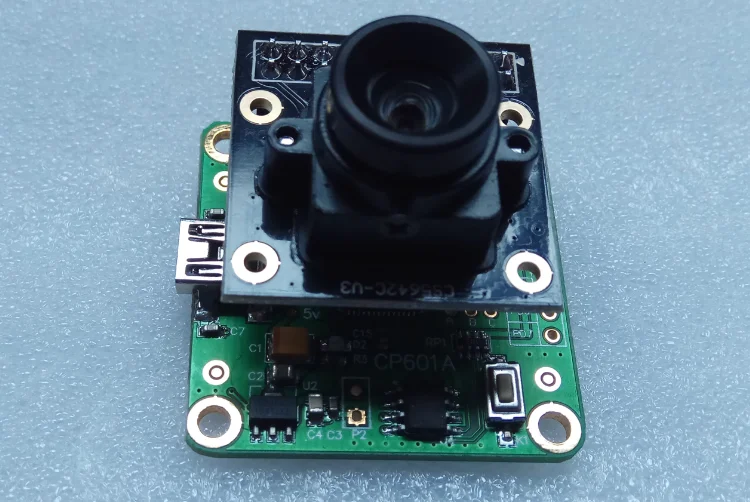

Пять. Cs5642withusbколлекция Плата подключения физическая карта
Шесть. Каждый из наших модулей камер проходит через нас.Icamera приложение комплектСтрогая проверка доставки, пожалуйста, не стесняйтесь использовать.
-----------ПоследняяCS5642C-V3 -------------
