Описание

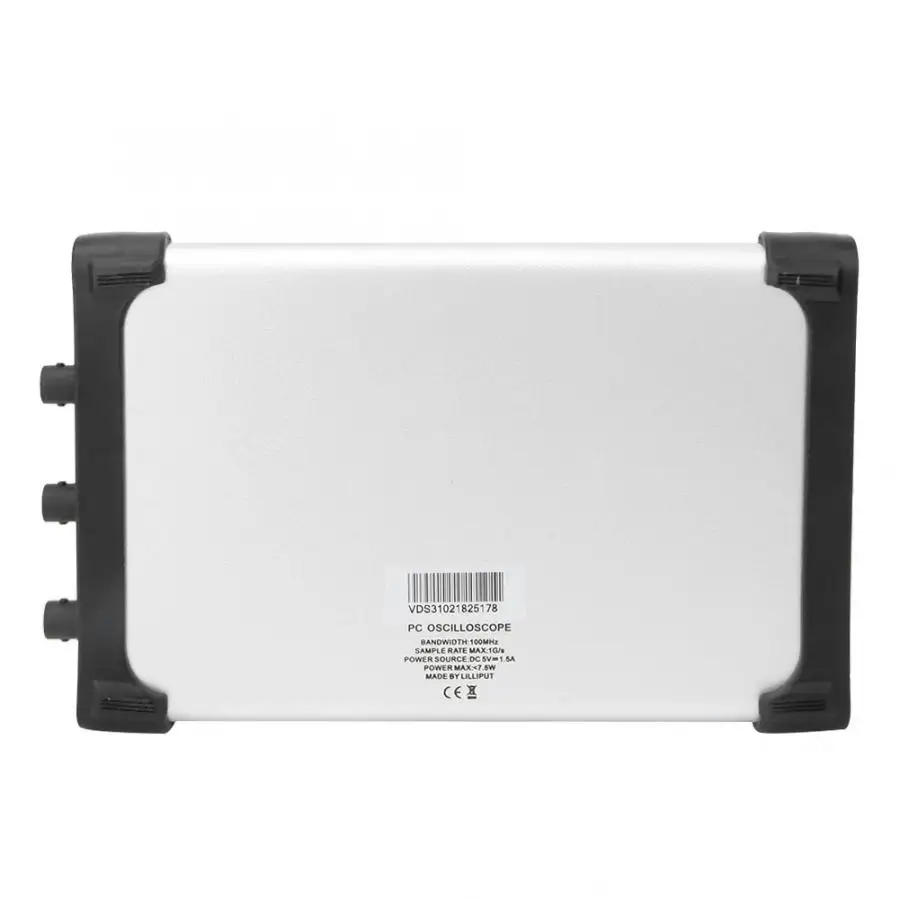

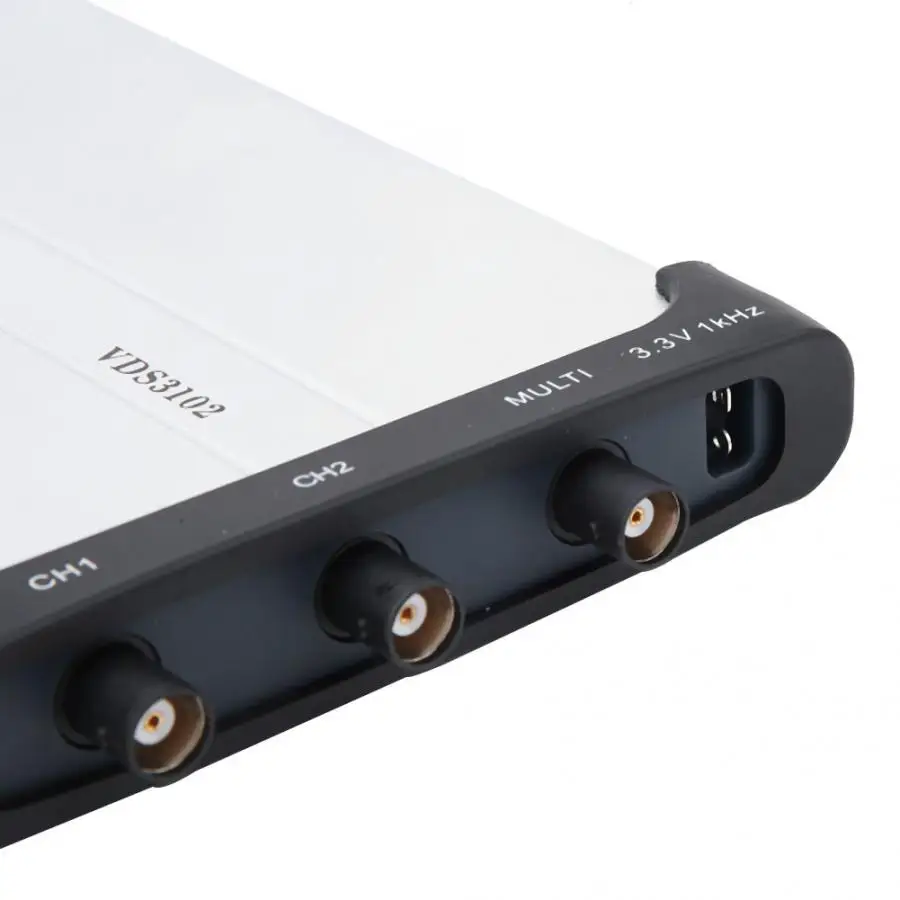

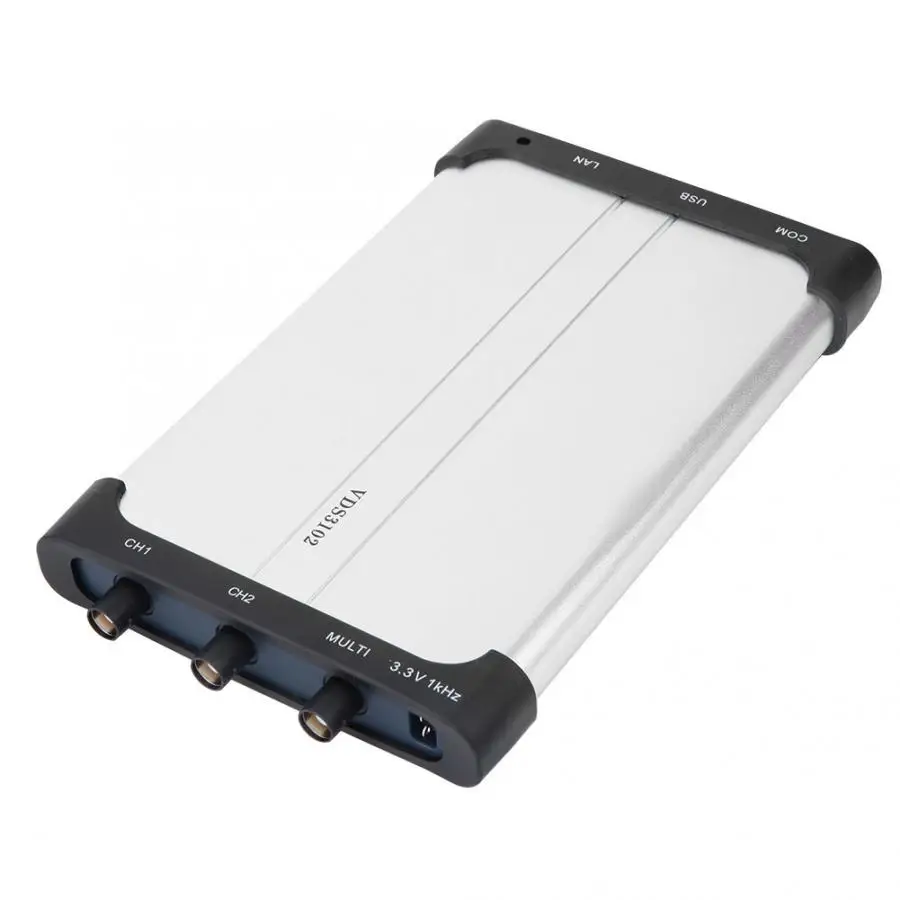

Owin VDS3102 100 МГц 2 + 1 многоканальный 1 GS/s Виртуальный USB осциллограф
Особенности:
1. Множественные функции: тест пропуска/сбоя, находчивая функция триггера, отслеживание динамического курсора, запись сигналов, анализатор спектра FFT и другиеФункция.
2. Owin VDS3102 2 + 1 канал виртуального осциллографа является осциллографом, который может подключаться непосредственно к ПК через usb-соединение.
3. Хороший Механический дизайн с небольшим размером, который легко переносить.
4. Приспосабливает пользователей с 100 МГц полосы пропускания, 1 GSa/s частота образца в реальном времени, и несколько режимов триггера-кромка, видео, наклон, пульс и чередование. Его usb-питание облегчает мобильные испытания при бесмощных условиях.
5. Подходит для портативных компьютеров, настольного ПК и ремонта/крепления производственной линии.
Параметры:
Тип изделия: осциллограф
Материал: металл + пластик
Модель> VDS3102> >
Пропускная способность> 100 МГц> >
Канал> 2 + 1 (мульти)> >
Частота дискретизации> 1GSa/s> >
Горизонтальная шкала(S/div)> 2ns/div-100s/div, шаг за 1-2-5> >
Времени нарастания импульсов> ≤3. 5 ns> >
Запись Длина> 10 м> >
Вход муфта> DC, AC, GND> >
Вход сопротивление> 1MΩ±2%, параллельно с 10pf±5pf> >
Каналы изоляции> 50 Гц:100: 1, 10 МГц:40: 1> >
МА x Вход Напряжение> 40 V (PK-PK) (DC + AC, PK-PK)> >
DC усиления точность> ± 3%> >
DC точности> Average≥16: ± (3% Чтение + 0.05div) для T> >
Зонд коэффициент затухания> 1X, 10X, 100X, 1000X> >
LF ответить(AC,-3 дБ)> ≥10 Гц (на входе, AC муфта,-3 дБ)> >
Частота дискретизации/Время РелеТочность> 150 ps> >
Интерполяция> Грех (х)/X> >
Интервал(T) точность (Полная Полоса пропускания)> Один: ± (1 интервал времени+ 100ppmXЧтение + 0.6ns), среднее &; 16: ± (1 интервал времени + 100 ppm x Чтение + 0.4ns)> >
Вертикальный Разрешение(A/D)> 8 бит (2 канала одновременно)> >
Вертикальной чувствительностью> 2 мВ/div-5V/div> >
Триггер Тип> Край, пульс, видео, наклон, чередование> >
Режим запуска> Авто, нормальный, одиночный> >
Уровень триггера> ± 5 делений от центра экрана> >
Режим приобретения> Образцы, обнаружение и среднее> >
Линия/Поле частоты(Видео)> Стандарт NTSC, PAL и SECAM> >
Измерение курсора> V и T между курсорами> >
Автоматическое измерение> Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, период, время подъема, время падения, задержка A-BЗадержка A-B+ Ширина,-Ширина, + пошлина,-Duty> >
Сигналов математика> Инвертировать, БПФ> >
Лиссажу рисунок> Пропускная способность> >
Связь Интерфейс> USB2,0, LAN (опционально)> >
МногофункциональныйИнтерфейс> Сигнал Тип> >
Уровень Стандартный> Ttl> >
Питание> 5,0 V/1.5A> >
Мощность потребления> ≤6. 5 Вт> >
Измерен-ы(WXHXD)> 190X120X18 (мм)> >
Вес (без упаковки)> Около 741 г/26,1 унций> >
Посылка список:
1 x осциллограф
Инструкция (1 шт.)
CD-диск-1 шт.
USB кабель (1 шт.);
2 х зонд
1 комплект x Регулировка зонда
Характеристики
- Бренд
- owon
- Материалы для самостоятельного изготовления
- Электрический
- Разрешение дисплея
- 640*480 Пикселей
- Размер дисплея
- 2.9 Дюйм(ов) и Под
- Цифровых каналов
- 1
- Ширина браслета
- 100-349 МГц
- Частота дискретизации в реальном времени
- 1GSa/S
- Feature 1
- Multi Channel Oscilloscope
- Feature 2
- USB Oscilloscope
- Feature 3
- Multi Channel Oscilloscope
- Feature 4
- VDS3102 Oscilloscope
