Купить Permalloy 10 K: 10K трансформатор изоляции сигнала намотан на EI35

Описание

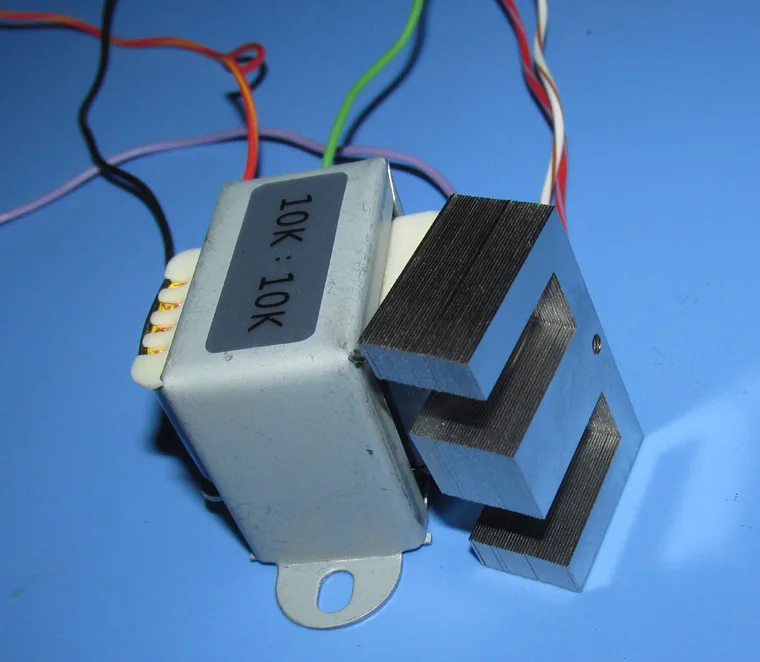

Permalloy 10 K: 10 K трансформатор изоляции сигнала намотан на EI35

Сигнал соотношение 1:1

10 K: 10 K (2,5 K + 2,5 K: 2,5 K + 2,5 K) три линии в три линии для баланса. Конечно, вы также можете использовать второй линии для входа во второй линии для RCA одноконцевой.

Permalloy 10 K: 10K трансформатор изоляции сигнала намотан на EI35

Этот трансформатор может использоваться в качестве пассивного предступенчатого одноконцевого до одноконцевого ребаланса. Сбалансированный до сбалансированного баланса.

Покупая трансформатор, не понимаю использование проводки, обратитесь в службу поддержки клиентов при фотографировании, с схемой проводки при отправке, этот продукт технической поддержки!

Новое импортированное содержание никеля составляет 85% пермаллоя, проволока из бескислородной меди высокой чистоты покрыта эмалью, а медная фольга экранирована.

Трансформатор использует такие сложные процессы, как расслоение, сегментация, положительная обмотка и перемотка, чтобы значительно уменьшить индуктивность утечки и распределенную емкость, а также расширить АЧХ.

Измеряемые параметры:

Железный сердечник E35: длина 35 мм × высота 24 мм × толщина листа около 0,35 мм

Внешние размеры трансформатора: 38 × 39 × 32 мм

Сопротивление: 10 K: 10 K (2,5 K + 2,5 K: 2,5 K + 2,5 K) три провода в три линии

Основной Материал: импортный 85% пермаллой сердечник

Первичное сопротивление постоянного тока: 396 Ом

Вторичное сопротивление постоянного тока: 393 Ом

Над сигнала ток 35mA

Первичная индуктивность: тест около 260 H 100 Гц

Вторичная индуктивность: около 260 ч 100 Гц тест

Напряжение постоянного тока: 1000 в

Частотный диапазон: 10 Гц ~ 85 кГц-0,3 дБ 20 Гц ~ 89 кГц-0,2 дБ
