Купить PICO-BOX X3-ATX-300w широкий вход напряжения Range16V-20Vfigure DC-ATX блок питания

Описание

Начиная с P4, спецификация питания начала использовать ATX 12 V версии 1,0, которая отличается от ATX 2,03 тем, что ЦП питал от + 12 V вместо + 5 V. Таким образом, выходное напряжение + 12 В увеличено, и высокая нагрузка значительно больше, чем напряжение + 5 В, чтобы решить проблему высокой энергопотребления процессора p4. Наиболее заметное изменение заключается в том, что впервые к ЦП добавляется отдельный 4Pin интерфейс питания, а выходное напряжение + 12 В используется для подачи питания на процессор p4. Кроме того, спецификация ATX 12 V 1,0 также содержит соответствующие положения о пиковом токе перенапряжения, емкости фильтрующего конденсатора, цепи защиты и т. Д. Для обеспечения стабильности электропитания. Intel выпустила новую спецификацию ATX 12 V 1,3 в апреле 2003 года. В дополнение к усилению выходной мощности блока питания + 12 В снова, В новой спецификации специально устанавливается предельное значение, при котором выходная мощность одиночного + 12 В не должна превышать 240 ва, чтобы обеспечить безопасность выходной цепи и избежать потери. Учитывая необходимость охраны окружающей среды и энергосбережения, в спецификации ATX 12 V 1,3 также указано, что эффективность преобразования полной нагрузки блока питания должна достигать более 68%, что требует, чтобы производители питания добавили цепь PFC, Новая спецификация также предоставляет специальный интерфейс питания для нового жесткого диска SATA.

Кроме усиления выходной мощности блока питания + 12 В, Новая спецификация специально устанавливает лимит одиночного + 12 В на выходе не более 240ва (ватт) чтобы обеспечить безопасность выходной цепи и избежать потери.

Мощность 240 Вт, то есть максимальный ток 12 В ограничен 20 А. Если источник питания dc-atx превышает 300 Вт, он должен быть выходным двойным 12 В. Модуль x7-atx-500w нашего магазина разработан в соответствии со спецификацией ATX (пожалуйста, подождите его).

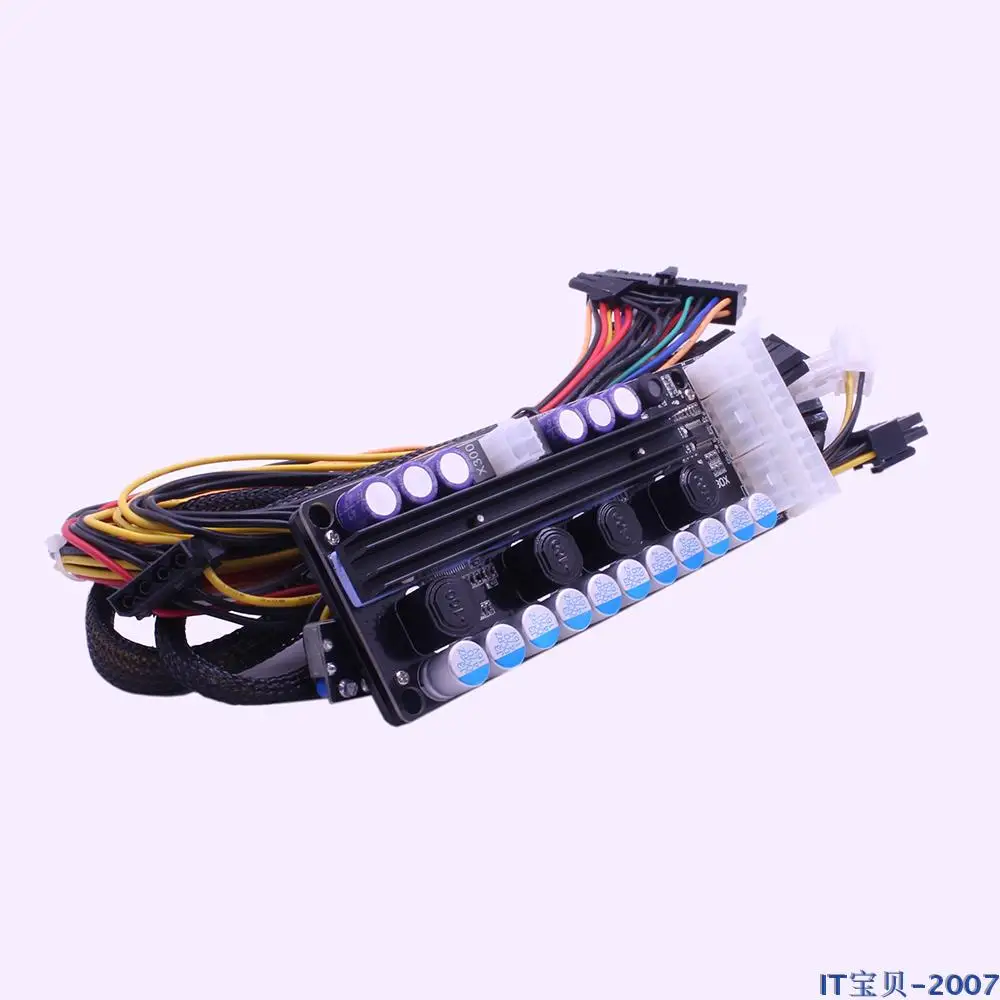

Модуль питания постоянного тока ATX x3-atx-300 поддерживает двухканальный широкий вход напряжения и обеспечивает максимальную мощность 300 Вт, что особенно подходит для случаев, когда требуется большой ток для выхода 12 В, например, игровые консоли. Он принимает микроконтроллер (MCU) для регулировки времени ATX, который более совместим и подходит для ITX материнских плат sotai, microstar, asus, magic-pro, ASROCK и некоторых micro-atx материнских плат.

X3-atx-300 поддерживает одиночные или Двойные входы адаптера, каждый с 16 ~ 24 V широким напряжением. Он имеет безвентиляторный дизайн и 100% бесшумный. Это лучший выбор для домашних развлекательных компьютеров HTPC, мини-компьютеров и промышленных систем управления.

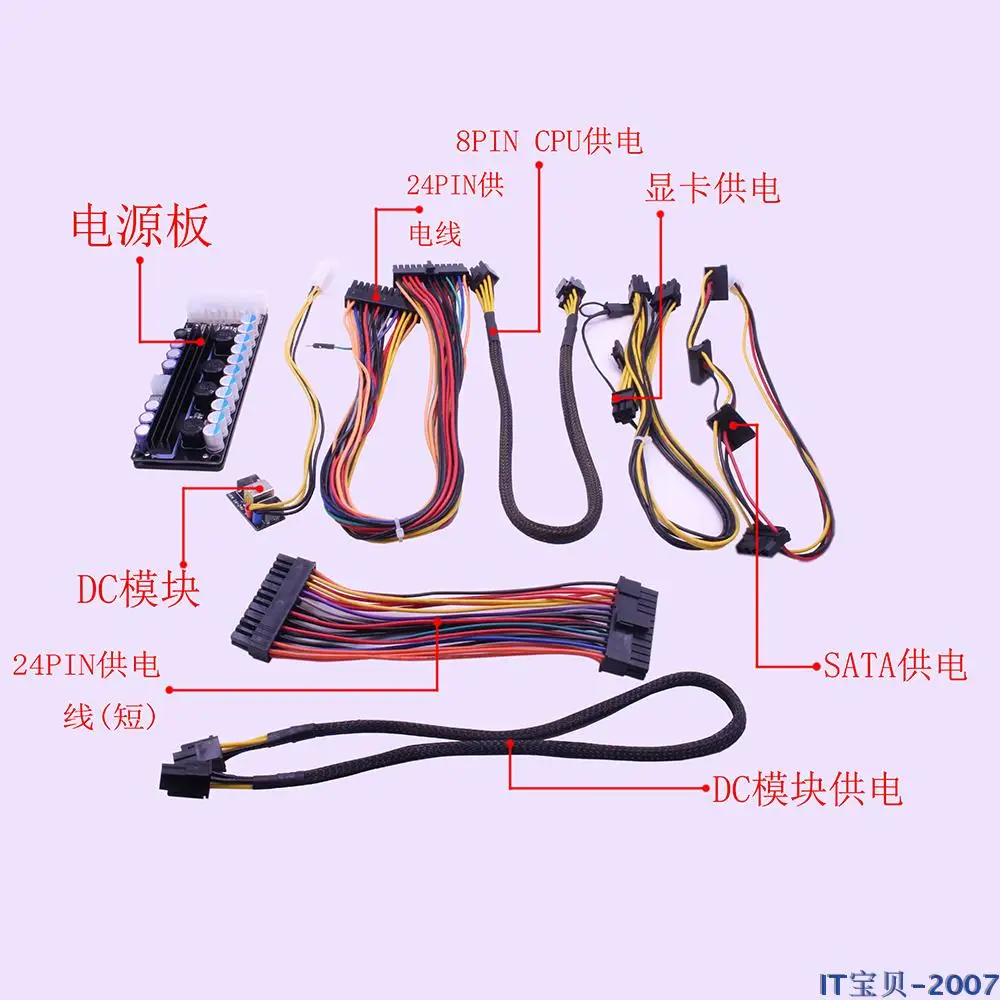

Основные характеристики X3-ATX-300 платы модуля питания включают:

1. устройства высокого качества: принимает контрольные чипы, трубы с полевым эффектом и конденсаторы сопротивления японского черного золота стальной твердотельный конденсатор, линейный (Линг), японский TDK, тайваньский YAGEO и другие крупные производители.

2. Высокая эффективность преобразования: эффективность типичного тока нагрузки до 92%, зеленый бесшумный, экологически чистый и экологически чистый.

3. Автоматическое производство: все SMT компоненты производятся автоматической оплавительной сваркой.

4. Цифровой интеллектуальные технологии: Бортовой stmicrocontroller с 8-битный stmicrocontroller поддерживает повторного включения self-функция пуска. Ли это включение при нормальном выключении или повторное включение при ненормальном отключении питания, плата питания x3-atx-300 может осуществлять функцию автоматического включения питания (необходимо сотрудничать с настройкой биос материнской платы).

5. Защита безопасности: поддержка защиты от перенапряжения и перегрузки по току, полностью учитывайте безопасность вашей материнской платы.

6. Высокий ток на выходе: 12 В выходная ветка обеспечивает до 20А тока.

Вход выбора режима:

-Чтобы использовать адаптер в качестве входа, Подключите поставляемый предохранитель в Положение модуля питания f1.

-Если в качестве входа используются два адаптера, снимите предохранитель с позиции модуля питания f1.

Технические параметры

Входное напряжение: VIN1: DC 16 V ~ 20 V VIN2: 12 V ~ 20 V

Модель продукта: x3-atx-300

Спецификация интерфейса: 24PIN standard ATX socket

Эффективность преобразования: 92%

Выходная мощность: 300 Вт

Защита от перегрузки: Защита от перенапряжения
