Описание
1 Обзор продукта
Модуль усиления голоса основан на 6 голосовых фронтальных решений микрофонного массива. Использование модуля MacПространственные фильтрующие характеристики ветрового массива, ориентировка через угол пробуждения людей, формирование направленного луча звукоснимателя и шум за пределами лучаПодавление звука, для обеспечения высокого качества записи.
\
Продукты имеют следующие характеристики:
\
6 кольцо с гравировкой микрофон массив
\
360 Степень расположения исходного кода
\
\
Всенаправленный пикап
\
Голос возбуждения
\
Функцией подавления эха
\
Баржа-в
\
Dereverberation
\
2 Функциональное описание
\
Дальняя пикап
\
Применение технологии распознавания дальнего поля и шумоподавления, достижения расстояния звукоснимателя5 Рис。
\
Голос возбуждения
\
Пользователи говорят ключевые слова, модули могут быть пробуждены от спящего. После пробуждения, будетWAKE_UPМарка
\
Выход в журнал. (по умолчанию ключевое слово «Lingxi»)
\
Местоположения источника звука
\
Модуль использования6 Микрофонный массив, исполнение360 °Обнаружение сигнала речевого сигнала, цель может быть определена путем определения источника звука.
\
Отметьте направление динамика.
\
Функцией подавления эха
\
Сцена, в которой Воспроизведение и запись выполняются одновременно., технология подавления эха модуля, звуковое Экранирование громкоговорителей,
\
Получить только голос пользователя. (см. Приложение для принципа подавления эха)
\
Баржа-в
\
Когда оборудование вещает, все еще пробуждение, воплотить эффект прерывания.
\
\
\
\
\
\
\
\

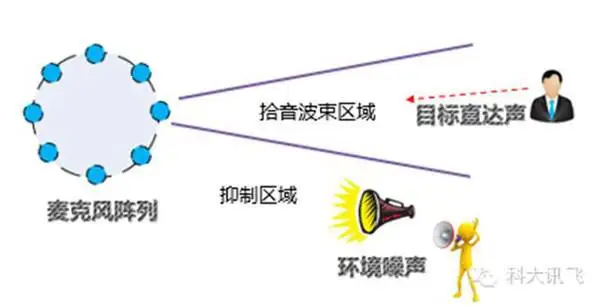

6 формирования пшеничного кольцевого массива 6 палочки (луч 0 ~ 5), соответствующие друг другу 60°диапазон, показанный на фотографии.Когда угол источника звука определяется пробуждением (луч звукоснимателя, который автоматически определяет направление источника звука в алгоритм, используется для выбора звука.) или укажите луч звукоснимателя, алгоритм массива Улучшает звук в пределах луча Диапазон, ослабление звука от луча, повышение коэффициента сигнала к шуму записи. если луч указан 1, выберите звук, потому что диапазон каждого луча составляет 60 °, поэтому 30 ° ~ 90 ° Улучшенная запись в диапазоне, Луч 1 за пределами диапазона, звук будет ослаблен.
\
\
\
\
Характеристики продукта:
\
\
1 、 Support4/5/6 micMicrophone массив материнская плата
\
\
2. Малый размер, нижняя пластина такой же размер, как пластина микрофона., плата микрофона и нижняя доска соединены непосредственно через мягкую линию., Легко установить и использовать
\
\
3. Последовательный порт вывода wake-up Угол информации, сон может быть установлен через последовательный порт, сброс, указанный угол усиления, скорость развития.
\
\
4. Оснащен голосовой выходной схемой, наушники могут быть использованы напрямую., он также может быть выходом непосредственно toAUXInterface для воспроизведения.
\
\
5. Схема подавления эха, все были отлажены., можно использовать d непосредственно в разработке, используйте эту функцию для подавления звука, воспроизводимого динамиком., получайте только внешние голоса.
\
\
6. micHigh gain всенаправленный массив boardmicMi tou, отличная производительность, с амортизирующей прокладкой, предотвращающей внешние помехи.
\
\
7. Встроенный усилитель мощности динамика на плате, он может управлять two1Whorn, он может выводить звук., голосовой сигнал был подключен к лифтингу и устранение функции внутри, нет необходимости подключаться отдельно.
\
\
\
\
8、Любые технические проблемы в более поздний период могут быть оставлены в сообщении в любое время., может помочь решить проблемы в процессе разработки。
\
\
\
\
Технические параметры:
\
\
Питание: 5V1A
\
\
Интерфейс:
\
\
Голосовой выход: 1. Аналоговый вывеска (AUX) 2. Цифровой сигнал I2S
\
\
Музыка Входное напряжение:Аналоговый signalAUX
\
\
Рог: левый/правый
\
\
\
\
Как показано на рисунке. микрофонный массив получает внешний звук, основная плата для улучшения речевого режима получает внешние звуковые и эхоподавленные справочные сигналы, денозировка с помощью сигналов после обработки, принимает линейный выход и выход интерфейса IIS аналогового и цифрового аудио. после пробуждения и передачи индикаторов WakeUp мигает, микрофонный массив светильников вверх под углом пробуждения. Плата для развития голоса проходит UART (уровень ttl) общаться с макетной платой.
\
\
\
\
Линейный выход-это речевой аналоговый сигнал после того, как микрофонный массив достигает улучшения звука и эхоподавления через алгоритм. Номер, его можно использовать напрямую. AUXData провод подключения макетная плата arm или компьютерный голосовой интерфейс ввода, asUSBSound карта или порт записи.
\
\
Выход музыки относится к ARM Music или синтезированным речевым сигналам из макетных плат или компьютеров, разработка усилитель мощности динамика интегрирована внутри платы, он может управлять двумя рупорами 4 Ом 3 Вт (если стереовыход выбран двумя динамиками, пожалуйста, для общего тестирования, Выберите моно выход) В то же время, музыкальный выходной сигнал был подключен к сигнальный интерфейс подавления эха усиления голоса., вы можете фильтровать музыку, которую вы играете. не записывайте это, избегайте реверберации или самостоятельного ответа во время распознавания речей.
\
\
Будьте внимательны: если вам нужен громкоговоритель, чтобы играть громко, увеличьте ток адаптера, такой как as5V/2A,В противном случае источник питания будет недостаточным, и работа будет аномальной.
\
\
\
\
\
\
Краткое введение в эхо-отмену
\
\
\
\
Когда Воспроизведение и запись находятся в процессе, голос динамика выбирается микрофоном. Это эхо. Влияет на качество записи. Доступ к справочным сигналам и фильтр сигнала записи., Устраняет эхо, улучшая соотношение сигнал/шум。
\
\
\
\
Пожалуйста, оставьте сообщение, если у вас есть какие-либо технические проблемы. Мы ответим на все виды вопросов вовремя., соответствующая информация отправляется после съемки.
\
\
\
\
\
\
Развития бортовое оборудование состав:
\
\
Микрофонов 1 блок
\
\
Расширенный пол 1 блок
\
\
Основная плата 1 блок
\
\
Ffc 1 полосы
\
\
Рог 1 индивидуальная
\
\
AUXData линии 2 полосы
\
\
\
\
Вопросы, требующие внимания: см. Аудиопорт компьютера для справки следующим образом, если необходимо приобрести второй тип двух-в-одном, звуковая карта orusbsound
\
\
\
\
Два в одном адаптер для наушников, 4 абзаца turn3Segment Link
\
\
