Описание:
Этот продукт не поставляется в стандартной комплектации с адаптером питания

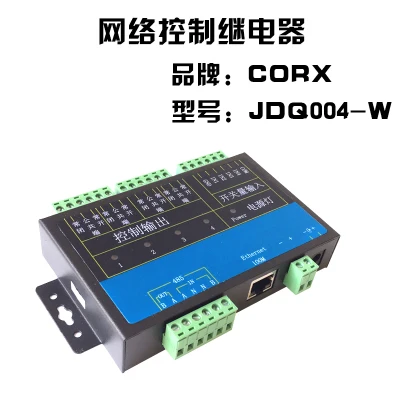

Плата управления входом и выходомJDQ-004Инструкции для Применение
ОдинУстройство функция введение:
JDQ-004Является интегрированным сетевым управлением и485Управления шиной4Дорожное Входное и выходное промышленное контрольное оборудование 。Он использует сетевой модуль, который наша компания проталкивает в течение десяти лет в качестве основного модуля. Hardware аппаратное обеспечение интегрировано внутри модуляTCP/IPСтека 、РазъемПрограммирование, этот основной модуль используется в эксклюзивных отраслях, таких как банковское шифрование и железные дороги в течение длительного времени., стабильность и надежность были проверены в течение длительного времени. это устройство является полным сетевым продуктом управления на основе этого высокопроизводительного модуля.,Поддерживает все сетевые транспортные протоколы, простая и надежная работа.
Функциональный Особенности:
Этот модуль принимает дружественный интерфейс человека-машины, простую инструкцию управления, может осуществлять компьютерное управление удаленными устройствами; Стабильный промышленный стандартный дизайн, промышленный чип, разумный дизайн оборудования, соответствует промышленным стандартам, широкий диапазон температур в рабочей среде; 3. Выходная сеть по умолчанию одновременноTCP、485Интерфейс формы 4. Множественный метод проверки, высоконадежный режим связи, удовлетворения случая супер помех; "стабильность преобладает"; 5.Надежный протокол связи, Стабильный Рабочий стиль, удовлетворяет использование промышленной среды контроля, двусторонняя связь, то есть, модуль получает инструкции и немедленно их выполняет., после завершения выполнения, верните информацию хосту, сообщите хосту. В то же время хост работает, вы также можете отправлять команды в любое время, чтобы узнать статус настоящего реле; основной формат рамки данных: рамка головы, адрес, данные(Команда), Конец рамы, проверка. 6.Любой адрес модуля может быть свободно установлен пользователем; 7.Прикрепленные4Входной порт дорожного переключателя, может обнаруживать внешние сигналы, хост может считывать статус переключателя в любое время.,Может быть непосредственно подключен к дверному магнитному переключателю, инфракрасному контрастному переключателю и другим переключателям выходного сигнала, переключателем сигнала. 8.Реальный высокий выходной ток, печатная плата специально обработана, усиленный выходной ток (Примечание: многие Похожие продукты на рынке, кажется, что Номинальный ток реле не маленький, но фактическая монтажная плата находится на линии, чрезвычайно маленькая, трудно достичь реального высокого тока на выходе). 9.Выходной интерфейс, трехконечный выход, выходной открытый конец, всегда закрытый конец, часто начинаются три узла, более удобный и гибкий для пользователей; 10.Богатый индикатор состояния, но Рабочая ситуация ясна с первого взгляда, включая индикатор работы модуля, индикатор состояния реле, индикатор ввода переключателя; 11.Богатые инструкции по контролю, можно управлять с помощью инструкции16Дорожное реле одновременного действия (всасывание или разрыв Открыть), вы также можете использовать инструкции для управления одним1Дорога или несколько отдельных действий(Всасывающий или отключение)。 12Функция дистанционного управления промышленной сетиПоддержка всеПорты TCP, UDPСетевой протоколПоддержкаModbusTCPДваУстройство аппаратные средства Описание
Интерфейс устройства включает в себя сетевой порт, необходимый для связи.485И т. д. Интерфейс, в то же время, он включает в себя два интерфейса подключения источника питания., ClearСветодиодныйСветильник с индикацией, в то же время, содержит удобный485Каскадный интерфейс, делает установку сайта более удобной.
Релейный бренд и модель: Song LeSDR-12VDC-SL。
Поддержка высокого тока, уплотнение, как показано на рисунке:
ТриАппаратные средства инструкции по подключению
Общие команды контроля:
Набор команд управления Common command
Всасывающее (открытое) Первое реле:
0XCC 0XDD 0XA1 0X01 0X00 0X01 0X00 0X01 0XA4 0X48(Последние два байта являются контрольными битами)
Всасывающее (открытое) Первое реле:
0XCC 0XDD 0XA1 0X01 0X00 0X01 0X00 0X01 0XA4 0X48(Последние два байта являются контрольными битами)
Всасывающее (открытое) второе реле:
0XCC 0XDD 0XA1 0X01 0X00 0X02 0X00 0X02 0XA6 0X4C(Последние два байта являются контрольными битами)
Всасывающий (открытый) третий реле:
0XCC 0XDD 0XA1 0X01 0X00 0X04 0X00 0X04 0XAA 0 мм X 54 мм(Последние два байта являются контрольными битами)
Всасывание (открытое) Четвертое реле:
0XCC 0XDD 0XA1 0X01 0X00 0X08 0X00 0X08 0XB2 0X64(Последние два байта являются контрольными битами)
Отпустите (закрытое) Первое реле:
0XCC 0XDD 0XA1 0X01 0X00 0X00 0X00 0X01 0XA3 0X46(Последние два байта являются контрольными битами)
Выпускное (закрытое) второе реле:
0XCC 0XDD 0XA1 0X01 0X00 0X00 0X00 0X02 0XA4 0X48(Последние два байта являются контрольными битами)
Релиз (закрытый) третьего реле:
0XCC 0XDD 0XA1 0X01 0X00 0X00 0X00 0X04 0XA6 0X4C(Последние два байта являются контрольными битами)
Отпустите (закрытое) Четвертое реле:
0XCC 0XDD 0XA1 0X01 0X00 0X00 0X00 0X08 0XAA 0 мм X 54 мм(Последние два байта являются контрольными битами)
Открытая полная загрузка команда: 0XCC 0XDD 0XA1 0X01 0XFF 0XFF 0XFF 0XFF 0X9E 0X3C
Свободно владеет: 0XCC 0XDD 0XA1 0X01 0X00 0X00 0XFF 0XFF 0XA0 0X40
Прочитайте переключатель управления: 0XCC 0XDD 0XC0 0X01 0X00 0X00 0X0D 0XCE 0X9C
\
