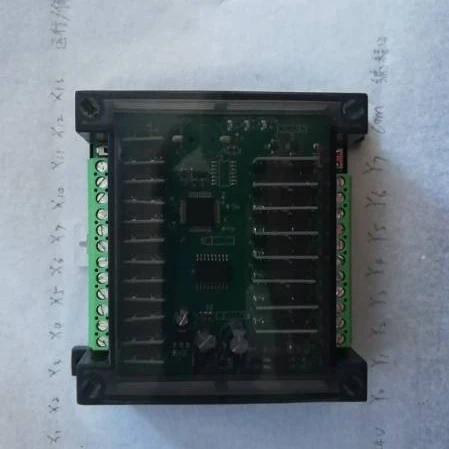

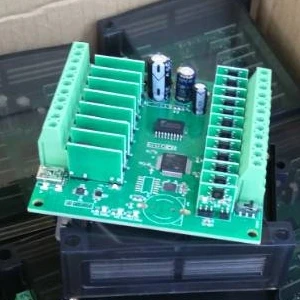

PLC промышленная версия управления FN2X серия 12 В 8 Выход Высокоскоростной импульсный AB энкодер

1) режим программирования: лестничная диаграмма

2) Емкость программы:8000 шаг

3) Поддерживающие мягкие компоненты:

SpecialregisterD8xxx,256Индивидуальные;Заказная,8000 личности;

TimerT,256 Индивидуальные;РассчитыватьImplementC,256 Индивидуальные;

Вход pointX,256 Индивидуальные;Выход с острым носком, 256 отдельных

ShapeState реле,600 Индивидуальные; Вспомогательный релейм 3071 точечный M0-M3071

Постоянная K andH

4) специальныеРеле:

M8000 (контрольный контакт) M8001 (контрольный контакт).

M8002 (Инициализировать импульсный контакт) M8003 (Инициализировать импульсный обратный контакт)

M8004 (ошибка индикации контакта) M8011 (10 миллисекундный тактовый пульс)

M8012 (100 миллисекундный тактовый пульс) M8013 (1 секундный тактовый пульс)

M8014 (1 минутный тактовый пульс) M8020 (нулевой знак)

M8021 (брать флаг) M8022 (носить флаг)

M8029 (флаг конца выполнения команды) M8033 (контакт удержания памяти)

M8034 (нет выходного контакта).

5) timingimplement:

100 mstimer, common200spot, T0 ~ T199;

10 mstimer, common46spot, T200 ~ T245;

1 msCumulationtimer, Common4spot,T246 ~ T249;

100 msTotalizing таймер, common6spot, T250 ~ T255 。

6) Энергосбережение:

1024 внутренние реле: M512--M1535

10 таймеры: T246--T255

100 счетчики: C100--C199

800 регистры данных: D200--D999

Другие регистры, staySTOP или отключение питания будут очищены

1. Базовая инструкция управления последовательностью

LD 、LDI、И、ANI с металлическим ремешком регулируемой длины、Или、 ORI

ДДП 、LDF、ANDP、ANDF、Opr воды в бассейнах、 ORF

OUT 、Набор、RST、LPS、ЛПФ、Конец 、MC, MCR

2. Инструкция по потоку программ

Приглашаем посетить наших заказчиков выставку CJ 、CJP、Вызова、CALLP、SRET 、Для 、 NEXT

3. Команда сравнения передачи

CMP 、Чмпз、Дкмп、DCMPP 、

ZCP 、DZCPP 、 MOV、DMOV 、

SMOV 、CML、DCML、 BMOV 、

FMOV 、DFMOV 、 XCH、 DXCH 、

BCD 、DBCD、Мусорное ведро、 DBIN

4. Четыре инструкции по логике

Добавить 、DADD、SUB、DSUB 、

Муль 、DMUL 、 DIV、DDIV 、

INC 、INCP、DINC、DINCP 、

DEC 、DECP、DDEC、Палочка 、

DWAND 、 WOR 、DWOR、WXOR 、

DWXOR 、Торг уместен、 Дннег

5. Инструкция по циклической смене

ROR 、Дрор、РОЛ、Дрол 、

RCR 、DRCR 、

RCL 、DRCL、 DEMOV

6. Инструкции по обработке данных

ZRST 、Означает, что、SQR、DSQR 、

FLT 、DFLT、REFF、 ССО

7,1、 С плавающей точкойОперация1 Инструкция

ECMP 、 EZCP

7,2、 С плавающей точкойОперация2 инструкции

DEADD 、DESUB、DEDIV、DEMUL 、

DESQR 、DEMOV 、

INT 、Ценой、Дсин、DCOS、 DTAN

8. Высокая и низкая инструкция обмена байтами

Замена 、 DSWAP

9. Инструкция по эксплуатации часов

Тммк 、TZCP、TADD、Цуб 、

ТРД 、Твр、Сер、GBIN、 DGBIN

10. Команда сравнения контактов

LD = 、DLD =、LD>、DLD>、LD <、DLD <、

LD <> 、DLD <>、LD <=、DLD <=、LD при заказе на сумму> =、DLD; при заказе на сумму> = 、

И = 、D =、И>、D>、И <、D <、

И <> 、D: <>、D; при заказе на сумму> =、D; при заказе на сумму> =、D <、D <= 、

Или = 、DOR =、Или>、DOR>、Или <、DOR <、

Или <> 、DOR <>、DOR; при заказе на сумму> =、DOR; при заказе на сумму> =、DOR <、 DOR <=

11. Удобно для командного и внешнего оборудования инструкции

ALT 、PID、RS

12. Инструкции по обработке высоких данных

PLSY, ШИМ
