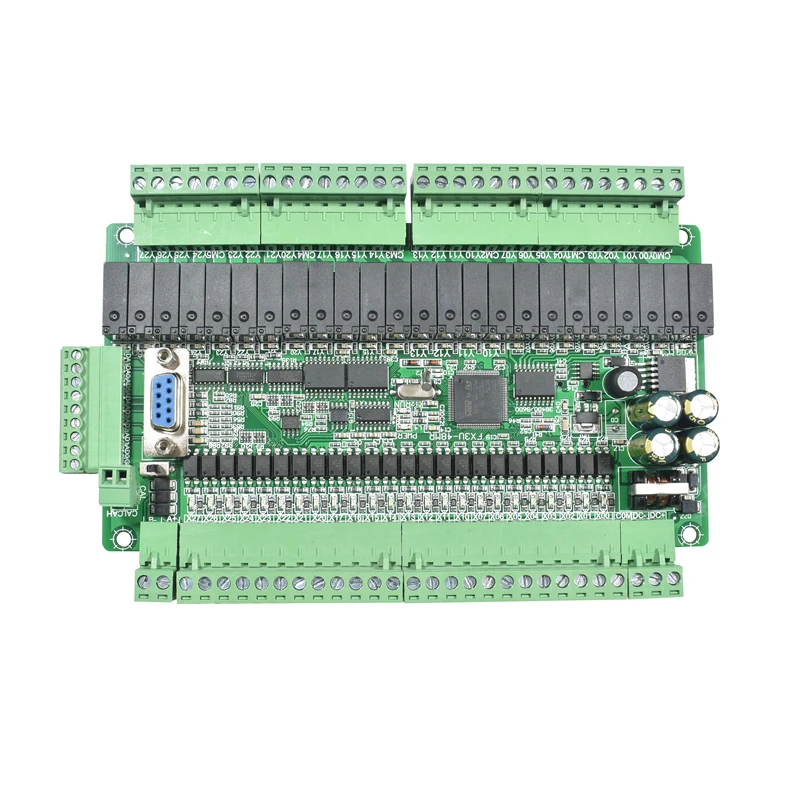

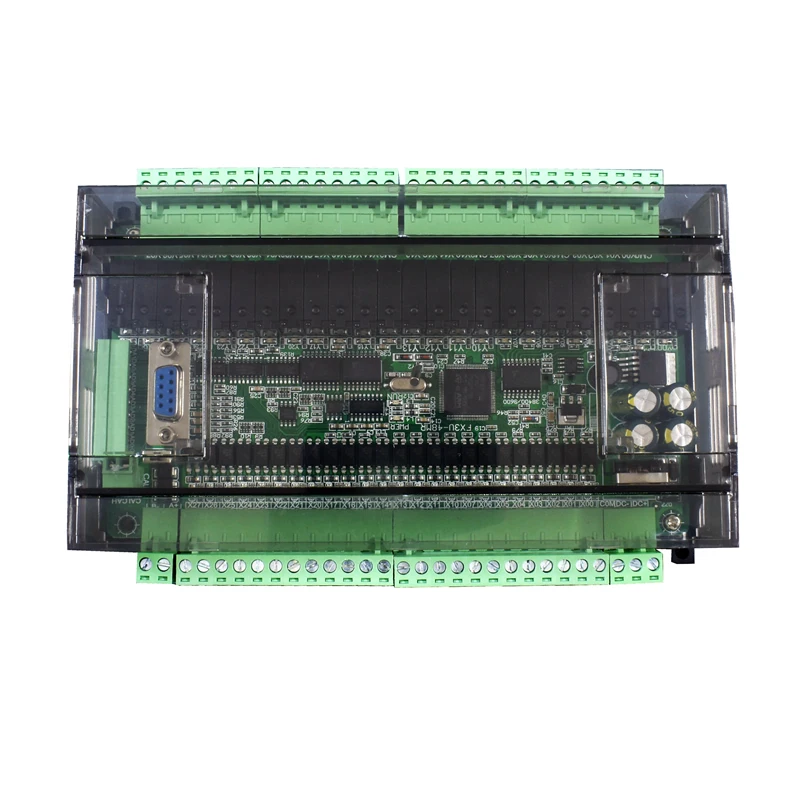

Plc промышленный контроллер платы управления, простой программируемый fx3u-48MR/48MT совместимость, аналоговый вход: AD0-AD2

Тип товара: FX3U-48MR/FX3U-48MT

Тип выхода транзистора: Управление шаговым двигателем. Гидравлический клапан. Промежуточное реле. Напряжение постоянного тока (максимум 3а)

Тип выхода реле: управляемый контактор переменного тока. Промежуточное реле. Электромагнитный клапан. (макс. 5А)

Мощность питания: DC24V

Входное напряжение: X0-X27, в общей сложности 24 точки

Транзисторный выход: Y0-Y7 поддерживает Высокоскоростной импульсный выход 100 K, Y10-Y17 импульсный выход 10 K, в общей сложности 24 группы

Y0-Y27 является общим выходом, который может контролировать шаговый двигатель, гидравлический клапан, промежуточное реле и т. д. напряжение постоянного тока

Выход реле: Y0-Y27 всего 24 группы

Аналоговый вход: AD0-AD2 (напряжение 0-10 В), AD3-AD5 (ток 0-20 мА), чтение аналога с инструкцией RD3A

Аналоговый выход: 2 канала (напряжение 0-10 В), выход аналог с командой WR3A

Объем памяти: 8000 шагов.

Скорость загрузки aud: 38,4 кбит/с

1: DC + подключен к DC 24 V положительного полюса, DC-подключен к блоку питания отрицательного полюса. COM switch group common, X000-X027 switch group input, A +. B-, RS485 интерфейс

2: COMO-общий конец YO-Y3, COM1-общий конец Y4-Y7, и COM2-общий конец Y10-Y13.

COM3-это общий конец Y14-Y17, COM4-общий конец Y20-Y23, а COM5-общий конец Y24-Y27.

3: DAO-DA1 [2-канальный аналоговый выход (регулятор напряжения 0-10 V)], ADO-AD2 [3-четырехканальный аналоговый ввод (регулятор напряжения 0-10 V)]

AD3-AD5 [3 аналоговых входа (ток 0-20 мА)], GND общий, CAL: CNA интерфейс связи

4: запуск переключатель

5:232 интерфейс связи
