Описание

ATP70-V1.0 Руководство пользователя
PLCpower линия несущей коммуникационный модуль испытательная опорная пластина

1. Характеристики:

Atp70-v1.0-это испытательная опорная пластина, предназначенная для основных модулей EC70/EC60. Эффективность применения несущего модуля может быть оценена atp70-v1.0.

Для удовлетворения потребностей различных пользователей, atp70-v1.0 предоставляет стандартный интерфейс RJ-45, интерфейс RS485, интерфейс RS-232 и терминал канала перевозчика PLC. Кроме того, есть некоторые варианты перемычек

2. Описание функции пола:

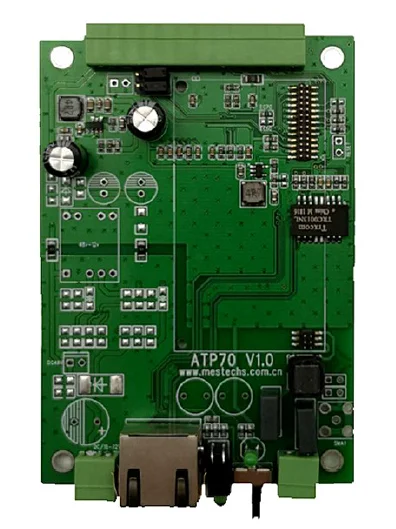

Внешний вид напольной и интерфейсной маркировки:

1. Интерфейс питания 12 В

2. Интерфейс R-45

3. Индикатор состояния

4. Переключатель селектора ХОСТА/раба

6. Левый и правый канал терминалов (12-канальный терминалы);

7. (232 слева/485 справа; (485 справа);

8. Место установки основного модуля

PLCpower линия несущей коммуникационный модуль испытательная опорная пластина

2,2Интерфейс Описание функции:

Atp70-v1.0 см. Таблицу 1 в приложении для всех описаний интерфейса.

3. Использование и методы тестирования:

Тест передачи сетевого порта 3,1:

Широкополосный ПЛК является своего рода высокоскоростным режимом передачи данных, поэтому для тестирования, использование высокоскоростного сетевого порта является лучшим выбором для отражения производительности передачи.

3.1.1 проверка передачи сетевого порта EC70:

При использовании основного модуля EC70 с atp70-v1.0 для тестирования производительности выполните следующие действия:

Подготовка перед тестом:

Во-первых, установите модуль EC70 на atp70-v1.0 опорной панели правильно. Для обеспечения связи с перевозчиком требуется по крайней мере два модуля и соответствующая опорная пластина.

Переключайте один из atp70-v1.0 основной/от переключателя выбора до основного положения, и atp70-v1.0 верхний светодиодный свет будет оставаться на. (светодиодный постоянный свет показывает, что модуль EC70 на опорной панели

Режим главного хоста, отсутствие света означает рабство, программа прошивки в модуле начнет в соответствии с инициализацией

Автоматически выбирается статус переключателя. Если положение переключателя изменяется во время теста, его необходимо перезапускать.

Подключите две atp70-v1.0 Плинтусы с установленными модулями, используя кабели, которые будут протестированы, с помощью коаксиальных линий, линий питания постоянного тока или других форм дифференциальной проводки.

Подготовьте два компьютера и подключите их к atp70-v1.0 задней панели с помощью кабеля.

Подготовьте два адаптера питания 12 В. Рекомендуется использовать адаптер 12 В/1 А или более.

Убедитесь, что выходное напряжение не превышает 12,5 в, в противном случае нижняя пластина и модуль будут повреждены.

Подключите источник питания к нижней пластине и включите питание.

Питание (красный) на EC70 загорается после включения.

После этого Запуск (синий) будет гореть один раз, а затем синий свет будет оставаться на (указывая на успешное подключение ПЛК).

До сих пор, это означает, что Модуль и нижняя пластина работают нормально через шаги инициализации.

* Так как различные версии прошивки имеют различные указывающие состояния, вышеуказанное Описание основано на вершинах программы 2111,3301 и 1150 +.


Сетевой порт испытаний:

Пользователи могут запускать на своем компьютере различные приложения для общего тестирования сети, а также подключаться к устройствам, таким как веб-камеры, сетевые аудио и так далее. См. Рис. 2.

Просто положите, пользователи могут использовать пару EC70 в качестве Виртуального сетевого кабеля при тестировании в сетевом порту.

Модуль EC70 был предварительно установлен с mac-адресом на фабрике (есть соответствующие метки на модуле). По умолчанию ip-адрес каждого модуля EC70 на заводе составляет 192.168.0.249, поэтому, пожалуйста, не используйте тот же ip-адрес, что и модуль EC70 при установке ip-адреса компьютера.

PLCpower линия несущей коммуникационный модуль испытательная опорная пластина

3.1.2 EC70 RS-485 тест на передачу:

Atp70-v1.0 занимается производством, rs-485 чип и UART интерфейс на основе модуль может преобразовать TTL сигнал в RS-485 сигнал. В дополнение к шагам, описанным в 3.1.1, будьте готовы подключить USB к 485 кабелю или 485 устройству к компьютеру во время теста. Подключите к соответствующему интерфейсу расположение 12-способ терминал, пожалуйста, свяжытесь с правильно. Перейти джемпер на atp70-v1.0, чтобы позиционировать 485.

Пожалуйста, свяжитесь с поставщиком, чтобы установить правильную скорость передачи данных и другие параметры последовательного порта, прежде чем оставить завод.

Когда версии прошивки модуля EC70 являются 2111 и 3301, предоставьте 485 автоматическую и самостоятельную команду тестирования.

Является: FE 68 54 45 53 54, для пользователей, чтобы определить, является ли Модуль и саму опорную пластину нормальным.

3.1.3 EC70 RS-232 передачи испытаний:

Rs-232 тест EC70 в основном соответствует 485, но обратите внимание, что DE перемычка на atp70-v1.0 прыгает в положение 232.

В rs-232 интерфейс находится в соответствующем положение 12-способ терминал. Пожалуйста, подключите его правильно. Когда Версия прошивки EC70 составляет 2313, она также предоставляет 232 тестовую команду, которая: 43 02 05 52 53 32 33 32 50, для пользователей, чтобы определить, является ли Модуль и саму опорную пластину нормальными.

3.1.4 проверка передачи сетевого порта EC60:

При использовании atp70-v1.0 для переноски модуля EC60 core для тестирования сетевого порта, шаги в основном совпадают с EC70. Пожалуйста, свяжитесь с поставщиком, чтобы установить atp70-v1.0, чтобы соответствовать режиму EC60, прежде чем оставить завод, в противном случае он не может работать нормально. Модуль EC60 core работает без выбора master-slave. Когда atp70-v1.0 применяется к EC60, индикатор "RUN" на плите не загорится. Остальные шаги тестирования такие же, как и для EC70.

3.1.5 EC60 RS-485 тест на передачу:

Те же критерии EC70. Выбор скорости Baud должен быть установлен с помощью специальных инструментов конфигурации EC60. Начальная скорость передачи данных по умолчанию в базовом модуле EC60 составляет 115200, что не поддерживает спонтанные и самособираемые команды тестирования. Когда EC60 протестирован на RS-485, убедитесь, что его внутренняя прошивка поддерживает 485 переноса.

3.1.6 EC60 RS-232 передачи испытаний:

Те же критерии EC70. Команды самосбора тестов не поддерживаются. Настройки скорости Baud также требуют специальных инструментов настройки.

Когда EC60 протестирован на rs-232, убедитесь, что его внутренняя прошивка поддерживает 232 переноса.
