Подлинный микрочип ICD 3 в цепи программист и дебюгер-DV164035-PIC dsPIC

Подлинный микрочип MPLAB ICD 3 In-Circuit программист и дебюгер

Номер детали: DV164035

MPLAB® ICD 3 In-Circuit Debugger система является наиболее экономически эффективным высокоскоростным аппаратным дебютором/программатором Для микрочипов Flash Digital Signal контроллера (DSC) и микроконтроллера (MCU) устройств. Он Отлаживает и программирует микроконтроллеры PIC® Flash и dsPIC® DSCs с мощным, но простым в использовании графическим пользовательским интерфейсом интегрированной среды разработки MPLAB (IDE).

MPLAB ICD 3 In-Circuit Debugger probe подключен к ПК инженера-дизайнера с помощью высокоскоростного интерфейса USB 2,0 и подключен к цели с разъемом, совместимым с MPLAB ICD 2 или MPLAB реальные ледовые системы (RJ-11). MPLAB ICD 3 поддерживает все заголовки эмуляции.

MPLAB ICD 3 улучшила скорость по сравнению с MPLAB ICD 2.

Продукты поддерживают

MPLAB ICD 3 в цепи отладчик/программатор поддерживает большинство Flash PIC MCUs и dsPIC DSCs.

Для настоящего списка поддерживаемых деталей ознакомьтесь с последними примечаниями к выпуску, расположенными в MPLAB IDE.

Прошивка постоянно обновляется, чтобы добавить поддержку новых устройств.

По мере выпуска новой прошивки устройства, ее можно загрузить с последней версией MPLAB X IDE, бесплатно.

Примечания о заголовки

Около 8-14-18-pin устройств при помощи мелких заголовок доски с помощью специального MCU для отладки. Этот специальный MCU имеет дополнительные штифт для связи MPLAB ICD 3 и поэтому позволяет использовать все контакты на части для приложения. Плата заголовка не используется или не требуется для программирования. Однако при отладке этих устройств необходимо использовать заголовок и доступны для покупки отдельно от микрочипа.

Продукт Особенности

Отладка в режиме реального времени-отладчик MPLAB ICD 3 в цепи предназначен для поддержки высокоскоростных процессоров, работающих на максимальной скорости, что позволяет встроенным инженерам отлаживать приложения на своем собственном оборудовании в режиме реального времени.

Ruggedized интерфейс зонда-защитные схемы добавляются к драйверам зонда, чтобы защитить комплект зонда от скачков напряжения от цели. Мониторы напряжения Vdd и Vpp защищают от перенапряжения, и все линии имеют защиту от перегрузки по току. Блок может обеспечить питание для цели (до 100 мА).

Microchip стандартное подключение-MPLAB ICD 3 в цепи отладок использует стандартный разъем для микрочипа (RJ-11).

Портативный, с питанием от USB и RoHS-совместимый-размещен в маленьком (3,7 "x.8") и привлекательный корпус, MPLAB ICD 3 В-замыкание Debugger питается от USB порта, таким образом, внешний адаптер питания не требуется. MPLAB ICD 3 In-Circuit Debugger CE и RoHS-совместимый.

Высокоскоростное программирование-быстрое программирование позволяет как быстро перезагружать прошивку для быстрой отладки, так и для повторного программирования в цепи. Время программирования улучшено до 15x по MPLAB ICD 2.

Эмуляция низкого напряжения-MPLAB ICD 3 поддерживает целевой источник напряжения с 2,0 до 5,5 вольт.

Модуль тестового интерфейса-в комплекте с каждым MPLAB ICD 3 является тестовым модулем для тестирования линий ввода/вывода, чтобы подтвердить, что устройство работает правильно.

Простота обслуживания и обновления функций-Добавление Новой поддержки устройства и расширенной функции s к MPLAB ICD 3 в цепи отладчик так же прост, как установка более поздних версий MPLAB IDE, загружаемый бесплатно. MPLAB ICD 3 In-Circuit Debugger-это поле, обновляемое через Скачать прошивку от MPLAB IDE.

Низкая стоимость-MPLAB ICD 3 в цепи отладок ломает ценовой барьер для полного и продвинутого в цепи отладчика, предлагаем новые способы работы с приложениями и отладочных приложений за небольшую часть стоимости традиционных эмуляторных систем.

Мощная Отладка-Высокая мощность отладки с MPLAB IDE, поддержка нескольких точек останова, секундомер, отладка исходного кода файла в MPLAB editor для быстрой модификации Программы/отладки.

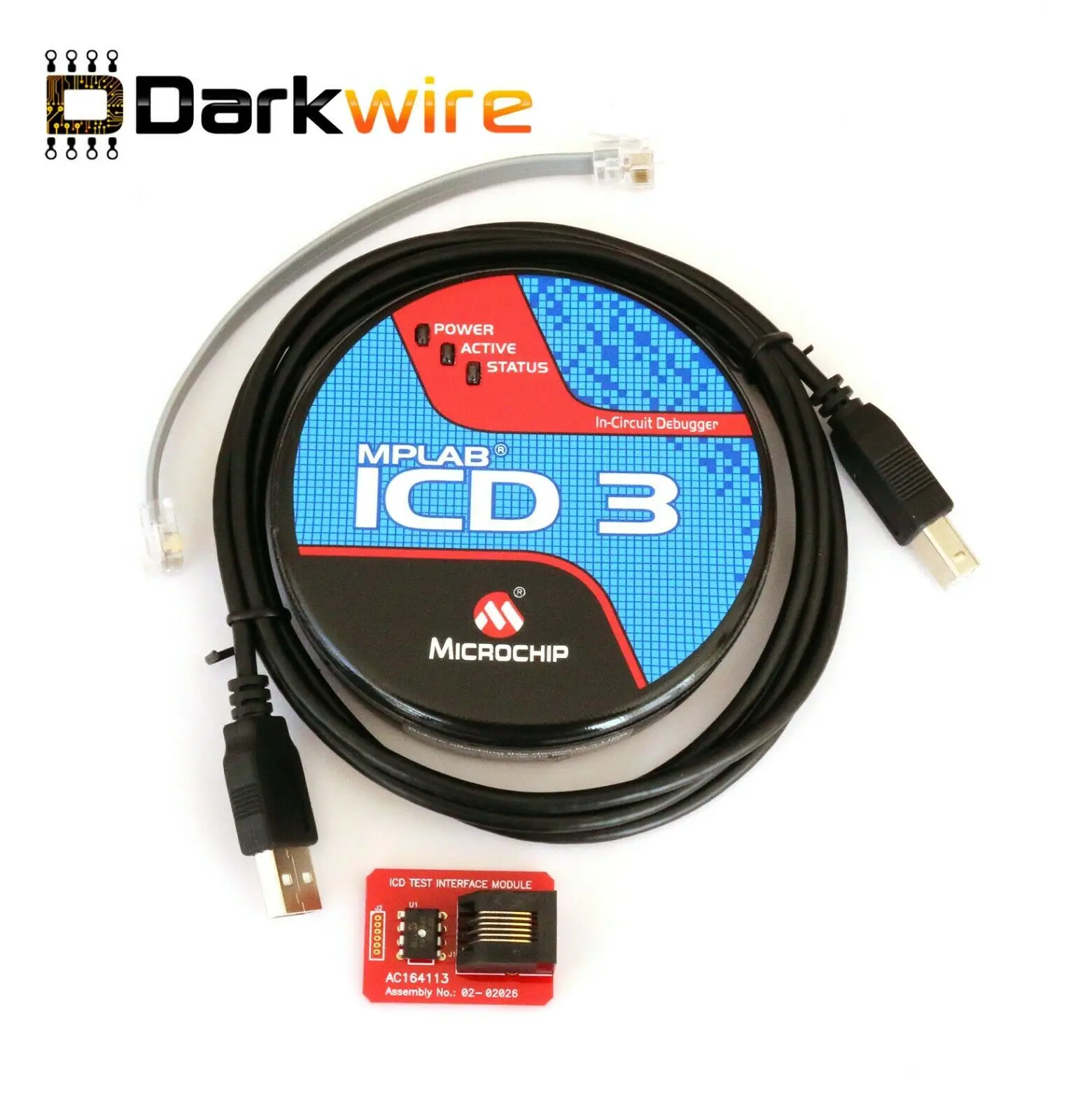

MPLAB ICD3 в цепи дебюгер

Диагностический Тесты Интерфейс модуль

USB 2,0 к интерфейсному кабелю ПК

RJ-11 кабель от MPLAB ICD3 до target

MPLAB ICD3 плакат

MPLAB ICD3 дизайн консультативной

Блокнот с ручкой руководство по устранению неполадок
