Купить Полнофункциональная версия полная версия/USB Виртуальный осциллограф анализатора логики

Описание

USB линия для завершения комплексного обновления для всей медной проволоки печати экрана печати, данные являются более стабильными.

Эксклюзивные особенности этого товара:

1 аналоговый x1 (ACH1), x10, x1/3 три входа, может соответствовать общим измерениям (+/-10 В, x1 вход), и измерение высокого напряжения (+/-100 В, X10 вход, программное обеспечение x10 показывает значение реального напряжения), также может соответствовать высокой точности измерения низкого напряжения (диапазон +/-3.3 В, разрешение 25mV, X1/3 Входное значение x1/3 программное обеспечение для отображения фактического напряжения).

2 пары цветных индикаторных огней, в дополнение к индикации мощности, В зависимости от состояния соединения изменяемый цвет.

3 силовой входной части плюс 500мА может восстановить предохранитель, все аналоговые и цифровые входы все имеют защиту диода schottky, всеобъемлющую защиту прибора и компьютера.

4 аналоговый вход с компенсационным конденсатором, измеренный сигнал точный, особенно измерение высокочастотного сигнала более точны, а аналоговая полоса пропускания-5 мГц.

Аналоговая цифровая полная функция, осциллограф/анализатор/рекордер/ШИМ выход/счетчик и т. д.. 16 м Частота дискретизации/5 м аналоговая полоса пропускания +/8 Максимальная частота дискретизации 24 м канал Цифровой анализатора логики. Аналоговый усилитель сигнала, цифровой мощный. Поддержка XP, Win7 32, Win7 64 и др. Pro AX также поддерживает Win8.1, win10.

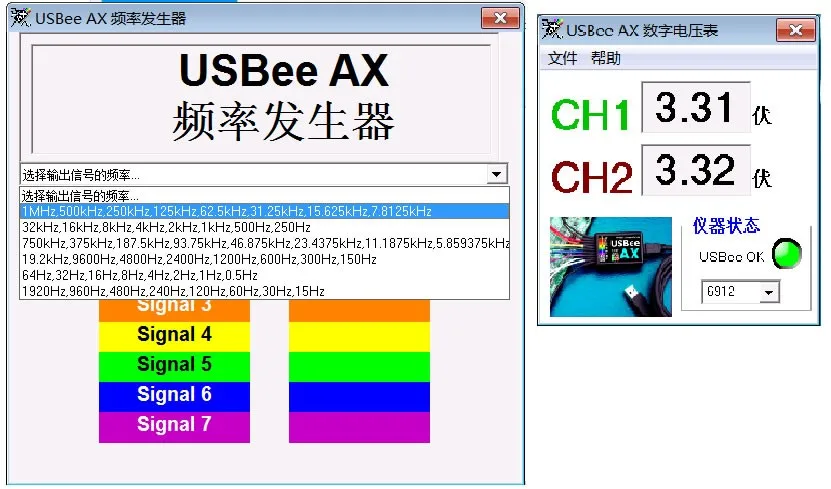

Один: 8 каналов цифровой логический анализатор (I2C, SPI, USB поддерживает полную скорость и низкую скорость, может, асинхронный последовательный порт, 1-проводной протокол и пользовательский анализ Протокола); одноканальный осциллограф 8 каналов аналоговый сигнал; цифровой генератор сигнала; измеритель напряжения, Частотный измеритель, импульсный счетчик, ШИМ, Дистанционное управление и другие функции.

Важное примечание:

1 только в 64/Win8/Win10 Win7 64, чтобы выбрать 64 версию, и остальные 32 версии. Применение по умолчанию пути. Будет ли это 32 или 64.

2 каждый раз, когда вы хотите вставить USB, чтобы открыть программное обеспечение, можно определить аппаратную вставку. Если оборудование было вставлено перед открытием программного обеспечения, чтобы закрыть программное обеспечение, чтобы вновь открыть. Правильно идентифицированный после указания статуса Pod будет ярко-зеленого цвета.

3 по крайней мере одна линия GND гарантирована для подключения к плате вашего целевого объекта. Например, сигнал 5 В протестирован, и сигнал GND связан с Agnd портом устройства для приборов, и сигнал подключен к ач1. Тестирование сигнала над Agnd связано с 10 В и x10. Похожи на остальные.

4 цифровой канал dch0-7, обычный диапазон испытательного напряжения 0-8 В; аналоговый канал ACH1 диапазон напряжения от-10 до + 10 В; x10 is +/-100 В; x1/3-это +/-3.3 В. тест высокого напряжения должен обратить внимание, чтобы быть уверенным, чтобы подключить x10 порт.

5.3.3v порт предоставляется на выходе прибора 3.3 В интерфейс, который может предоставить не более 100ma текущий выход.

6 анализатор логики анализатора, вы хотите быть в левой стороне signal0 ~ signal7, соответствующего 1234 компл. хорошего триггера режим, И затем нажмите приобрести. Например, восходящая кромка канала 0 срабатывает, соответствующий сигнал 1 должен быть установлен на низкий уровень, 2 компл. на высокий уровень.

5. буфер программного обеспечения по умолчанию 100 К или так, может быть скорректирован в соответствии с необходимостью, но обратите внимание на постепенную попытку от маленьких до больших, можно установить до максимального значения и производительности компьютера. Если буфер слишком большой, это вызовет программное обеспечение для запуска. В это время для использования реестра для изменения regedit инструмента, ручного буфера восстановления буфера.

Местоположение реестра: и настройки программы VBA \ us beeaxscope \ startup \ Software \ vb

Числовый ключ реестра выборок для по умолчанию 131072.

На транзитной доске и на вопрос зонда: этот инструмент не поддерживает также не нужно подключить плата адаптера и зонд. Использование линии DuPont и тестового крюка, связывающего сигнал, непосредственно измеренный сигнал, может быть разделен на третью точность передачи тест +/-100 В радиус действия через различные штырьковые ноги. Хотя зонда нет так долго, но есть и маленькие и портативные, легко подключить крошечное преимущество ноги. И не через транзитную доску, Высокий частотный сигнал хороший, т. к. паразитная емкость адаптера платы очень велика.

Список доставки (стандарт + 5 тестовый крючок для примера):

Тестовый сигнал: x1 вход 1 кГц, 4.2 В Fang Bo
