PORTAPACK офлайн gps симулятор 0.5PPM TCXO+ HackRF One 1 МГц-6 ГГц+ аксессуары для антенны

Описание

PORTAPACK офлайн gps симулятор 0.5PPM TCXO + HackRF One 1 МГц-6 ГГц + аксессуары для антенны

PORTAPACK:
Использование экологически чистых технологий ROSH в соответствии с международными стандартами, включая DQS, WSQ, ATF, IAF и UL.

Модернизированный 0.5ppm Высокоточный TCXO

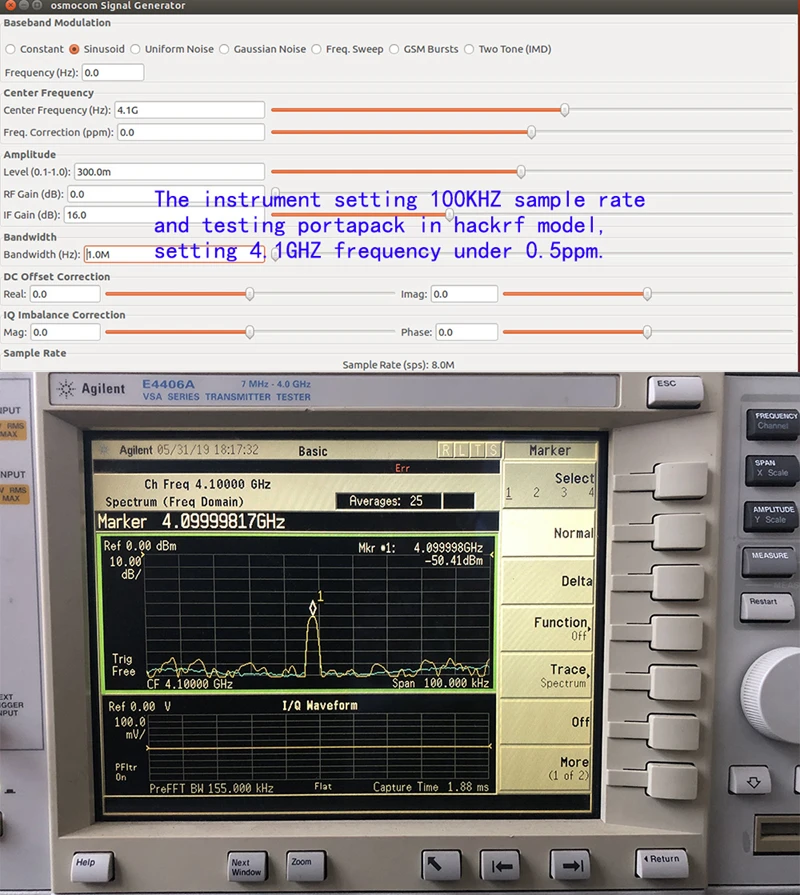

TCXO стабильность Тесты результаты

Установите portapack в модели hackrf, используйте osmosdr_siggen для генерации радиочастотного сигнала и протестируйте tcxo ref. clock ppm.

PPM = (1-(4,09999817/4,1) * 1000000 = 0,4463414634, под 0.5ppm.

Запись прошивки gps-симулятора для тестирования часов TCXO

Мы настраиваем источник portapack-havoc, помещаем файл сигнала gpssim в micro SD, через portapack отправляем в эфир результат очень удовлетворен!

Применение:
. /Gps-sdr-sim-e brdc3540.14n-s 2500000-b 8-o gpssim. c8

Создайте текстовый файл с именем «gpssim.txt»:
Sample_rate = 2500000
Center_frequency = 1575420000

И скопируйте эти два файла на sd-карту в некотором dir:
./Gpssim. c8
. /Gpssim.txt

Результаты тестирования (модуль gps-приемника)

Другой HACKRF получает gps baseband, и его Видимый сигнал чистый и аккуратный, и усиление большое.

Лазерная гравировка металла чехол

Бесплатная прошивка инструмент

Нажмите, чтобы скачать:Gridrf.com/Uploads/Download/PortapackFirmwareTool.zip

HackRF один:
Описание:
HackRF One-это программное обеспечение, определенное радиопериферийным устройством, способное передавать или принимать радиосигналы от 1 МГц до 6 ГГц. Предназначен для тестирования и разработки современных и радиотехнологий нового поколения. HackRF One-это Аппаратная платформа с открытым исходным кодом, которая может использоваться в качестве usb-периферийного устройства или запрограммирована для самостоятельной работы.

HackRF One-испытательное оборудование для радиочастотных систем. Он не был протестирован на Соответствие нормативам, регулирующим передачу радиосигналов. Вы несете ответственность за использование вашего HackRF One по легальному принципу.

HackRF One, полностью открытый источник SDR устройство, подходит для WINDOWS, LINUX, Mac, Android и других систем, Частота поддержки 1 МГц-6 ГГц.

HackRF One поддерживает программное обеспечение: включая HDSDR, GNUradio, SDR #, gqrx, SDRRADIO и GPS-SDR-SIM.

Основные параметры:
-Рабочая частота: 1 МГц-6 ГГц
-Дуплексный режим: полудуплексный трансивер
-Полоса пропускания RF: 20 МГц
-Частота дискретизации АЦП/ЦАП: 2Msps-20Msps
-Точность выборки АЦП/ЦАП: 8 бит
-Источник питания/порт передачи данных: USB2.0
-Открытый источник: программное и аппаратное обеспечение с открытым исходным кодом

Радиочастотный индикатор:
-Максимальная мощность передачи: 10 дБм
-Максимальная мощность приема:-5 дБм (пожалуйста, используйте его в пределах диапазона)
-64QAM передача EVM: 1.5%
-Сложная пропускная способность выборки: 20 МГц

Основные технические характеристики:
-RFFC5072: микшер обеспечивает сигнал локального осциллятора от 80 МГц до 4200 МГц
-MAX2837: 2,3 ГГц-2,7 ГГц беспроводной широкополосный радиочастотный трансивер
-MAX5864: ADC/DAC, 20 МГц с 8-битный Точность выборки
-LPC4320/4330: процессор ARM Cortex M4, преобладающая частота 204 МГц
-Si5351B: igc программируемый КМОП генератор часов
-MGA-8153: 0,1-6 ГГц 3 V 14dBm усилитель
-SKY13317: 20 МГц-6 ГГц RF переключатель
-SKY13350: 0,01-6 ГГц RF переключатель

Посылка включает в себя:
-1 х Набор PORTAPACK + HackRF One + аксессуары для антенны

Примечание: Это Незавершенное. Сборка не требуется.
