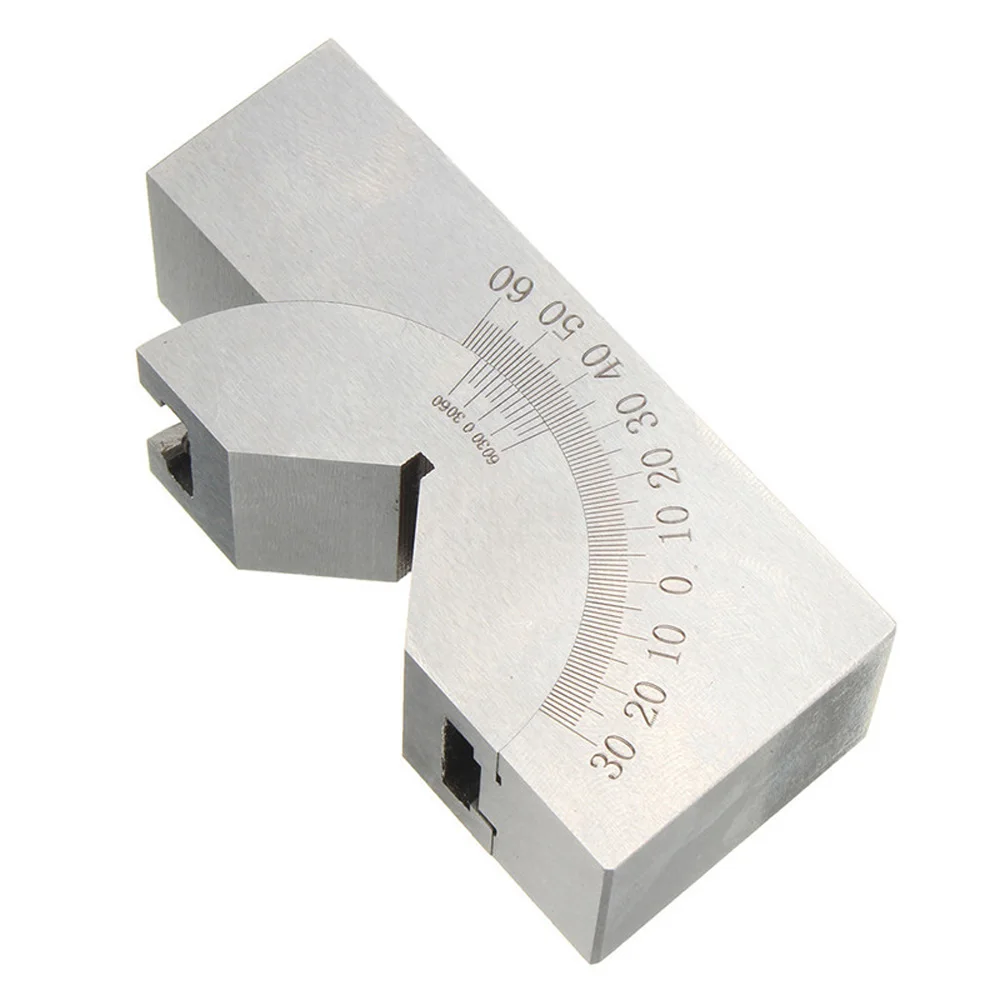

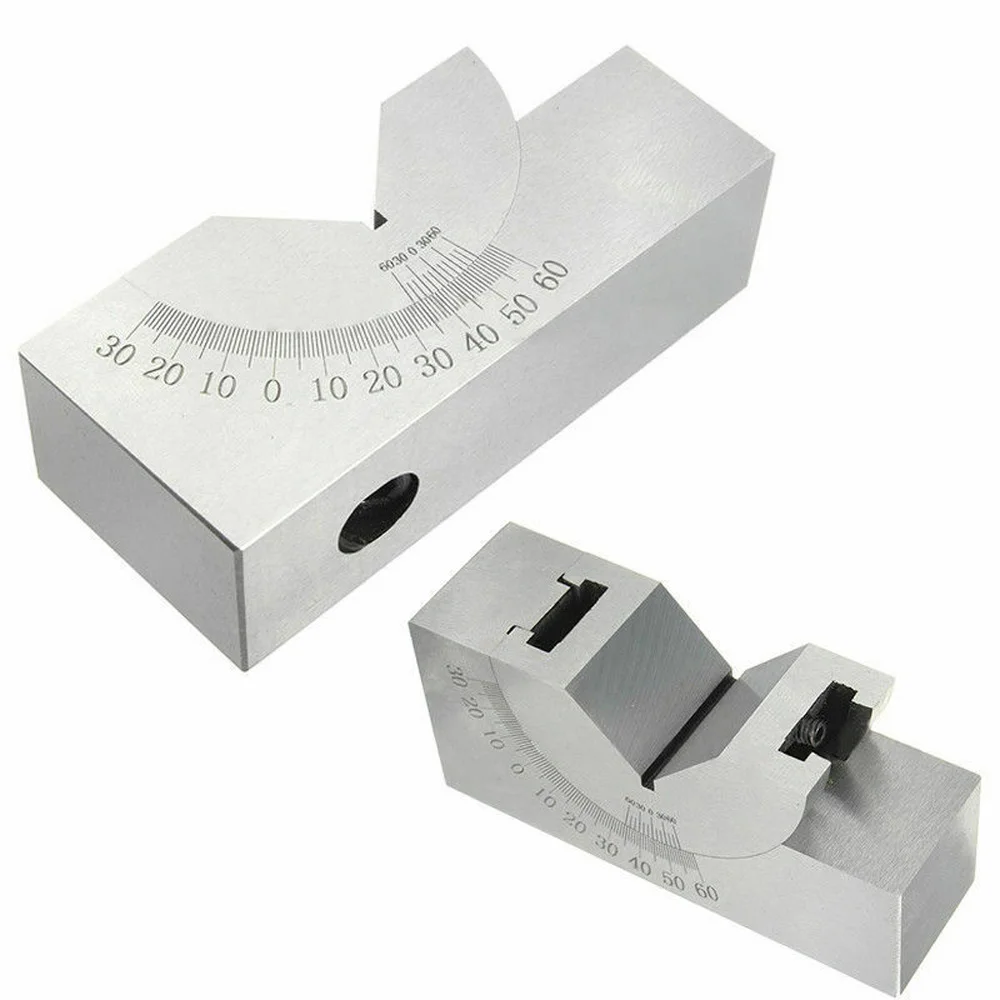

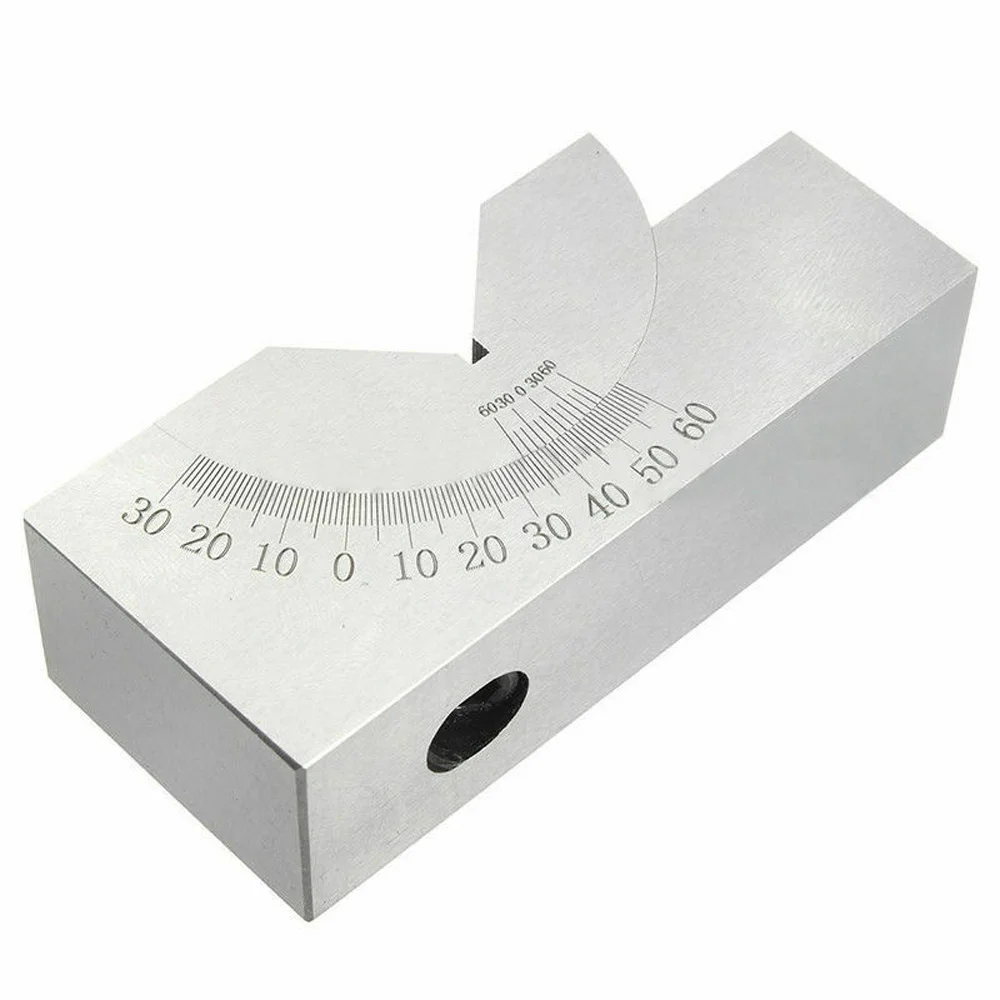

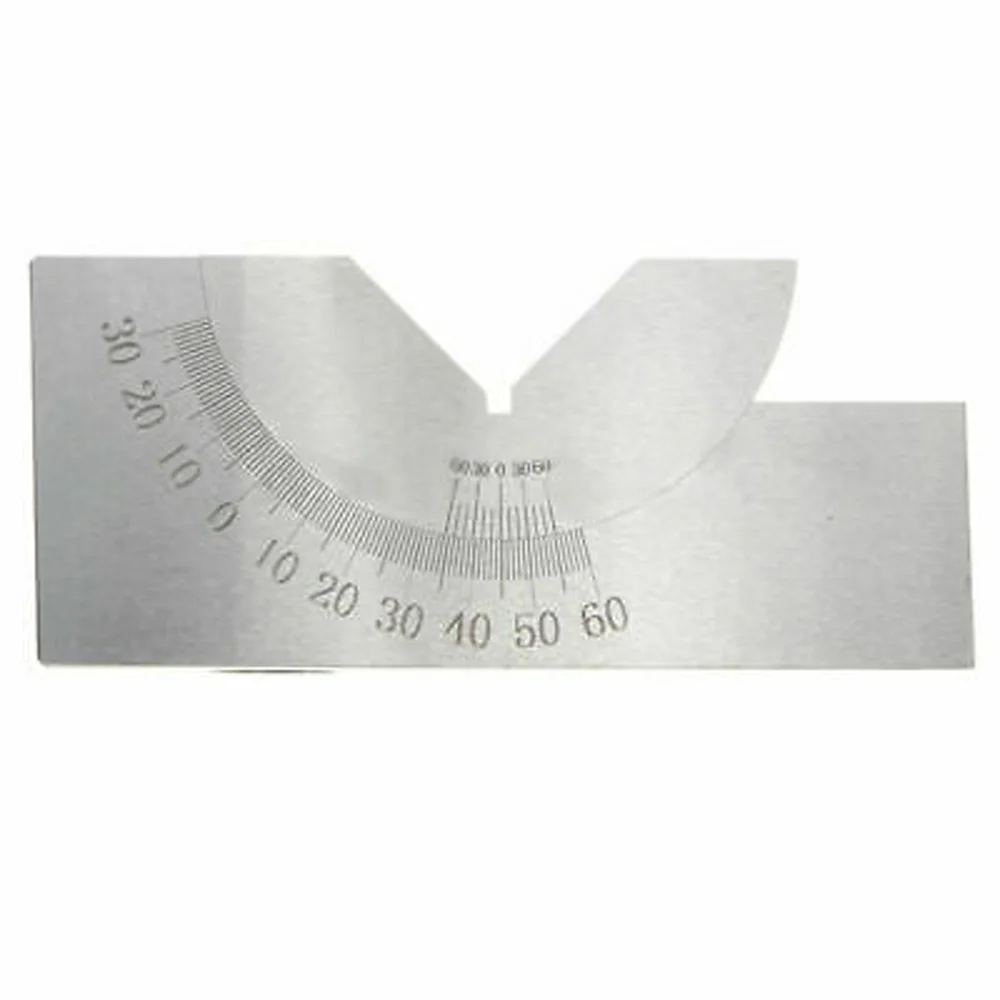

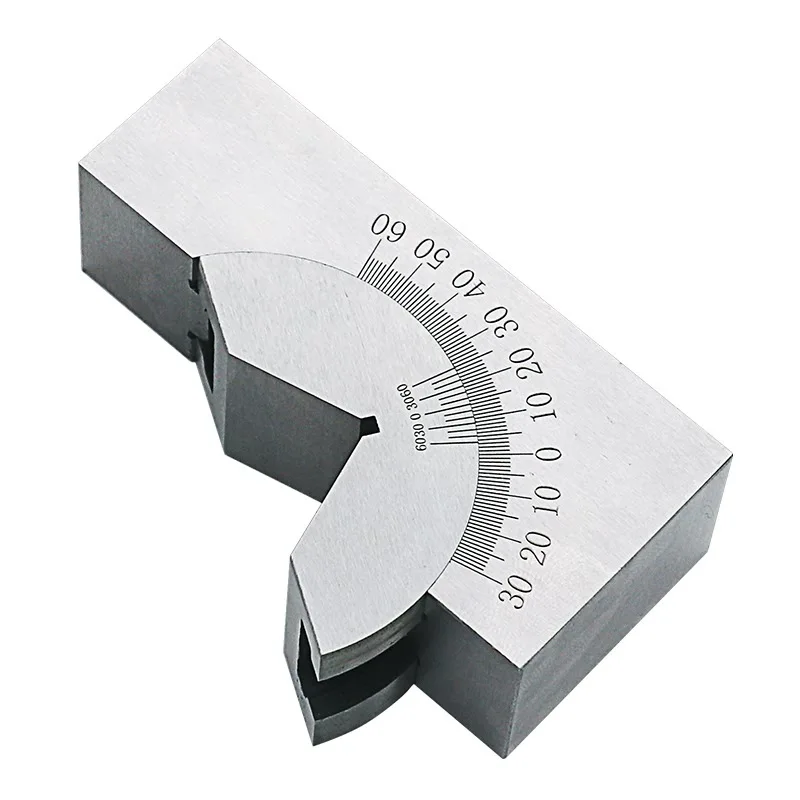

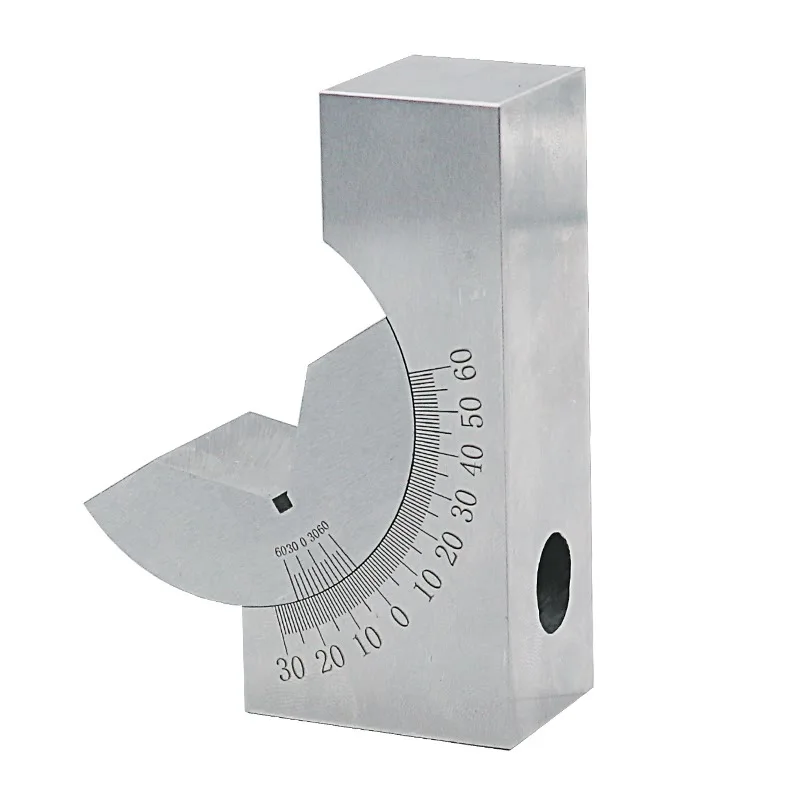

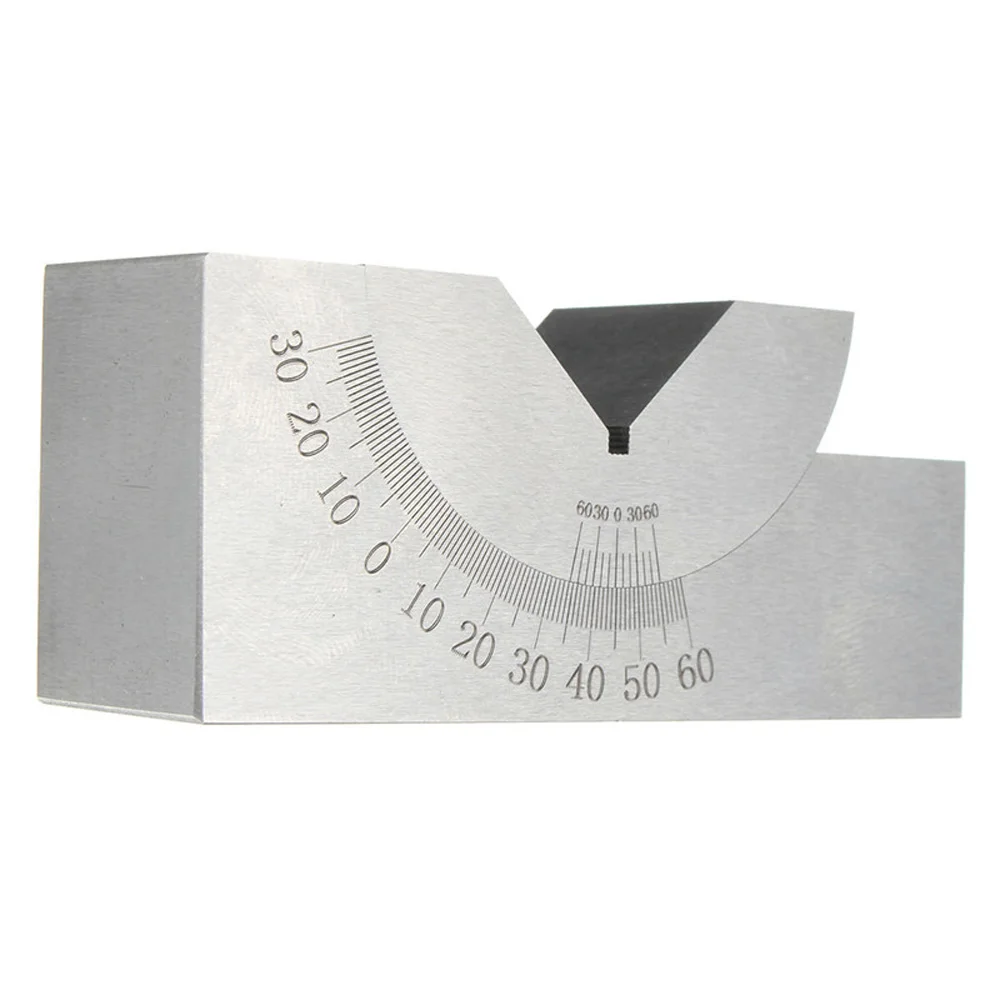

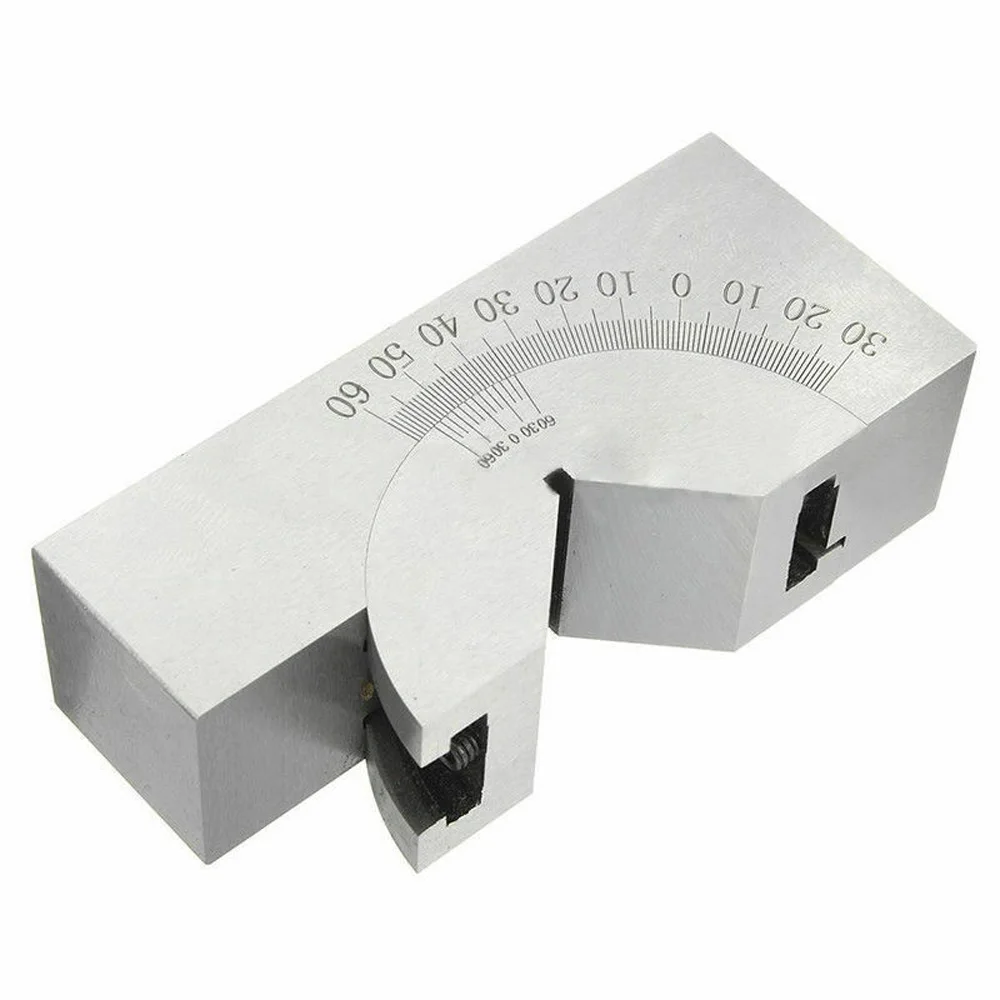

Прецизионный мини Регулируемый угол Калибр фрезерный 0 градусов до 60 Верньер индикатор

Описание

Особенности:

* 75x25x36 мм Точность мини Регулируемый угол Калибр V блок фрезерование 0 градусов до 60 градусов

* Изготовлен из высококачественной стали, хорошей износостойкости, не легко ржавеет, длительный срок службы

* Лазерная шкала глубокого письма, легче читать, и письмо не носится

* Прецизионное шлифование ровности и вертикальности между рабочими гранями до 0,01 мм

* Угол может быть отрегулирован в соответствии с индикатором верньера, и гайку можно затянуть

* Используйте s: на фрезерном станке, рубашке, шлифовальной машине и сверлильной машине, используйте Регулируемый угловой датчик для писца или сотрудничайте с другими приспособлениями для фиксации заготовки и процесса, такие как обработка скосов, сверление Наклонных Отверстий и т. Д.

Технические характеристики:

* Название: Регулируемый угловой датчик

* Материал: нержавеющая сталь

• Точность измерения: ±0. 01 мм

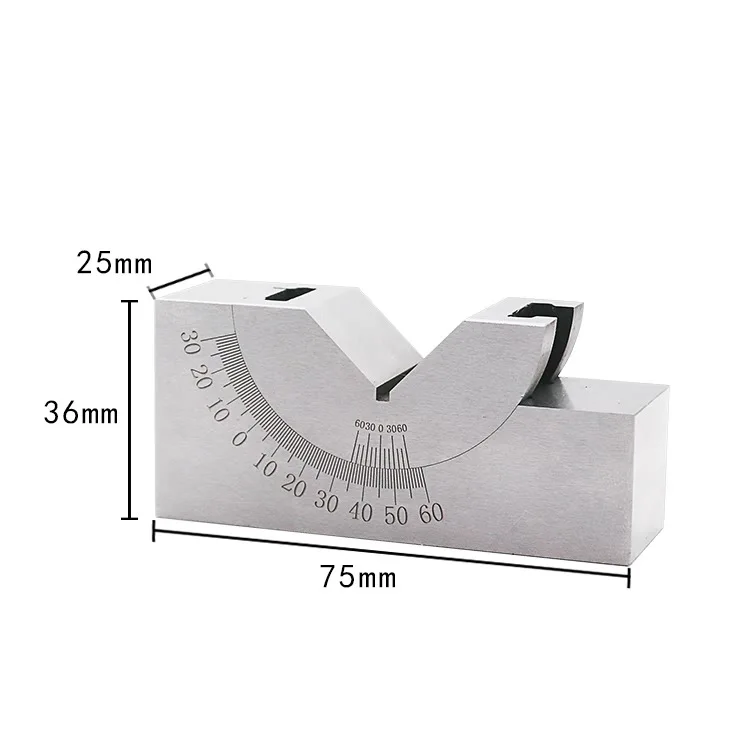

* Размер: 75*25*36 мм (прибл.)

Применение:

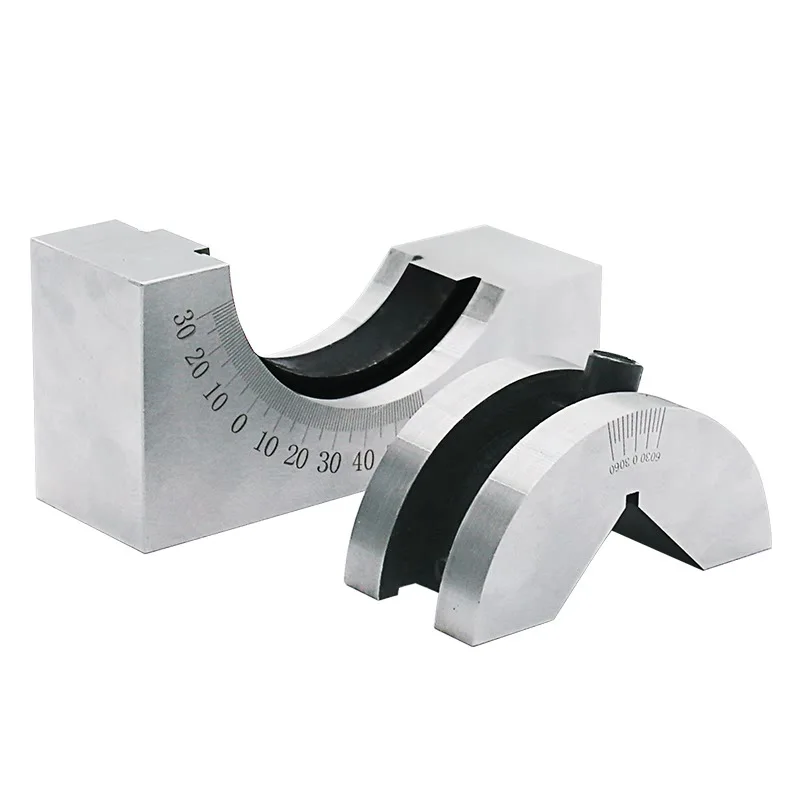

(1) Ослабьте винт, потяните v-образный блок, чтобы повернуть вдоль направляющей на основании, чтобы найти целевой угол

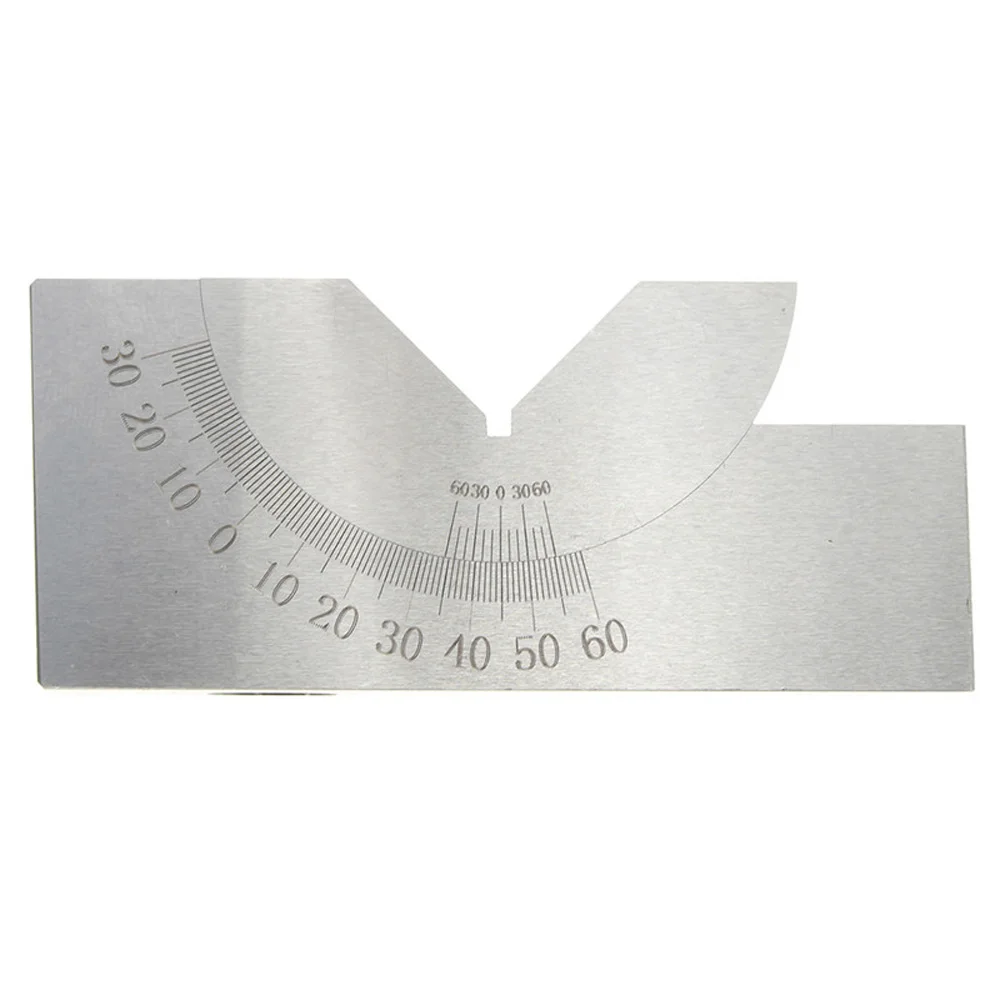

(2) Используйте принцип чтения курсора, градация на основной шкале 1 °, индекс курсора 10'. Линия "0" на верхней линии выровнена с линией "0" на основной шкале, что означает, что измерительная поверхность параллельна контрольной плоскостью, и опорная плоскость B перпендикулярна опорной плоскости

1. когда курсор «0» линии находится в правой части основной линии «0», степень считывается курсором «0» линии, и счет считывается по шкале в правой части курсора «0» линии (Показания такие же, как и штангенциркуль) градусы (°) и минуты (') показывают, что измерительные поверхности A и B поворачиваются против часовой стрелки.

2. когда курсор «0» линии находится слева от основной линии «0», степень все еще считывается с курсором «0» линии, и счет считывается со шкалой слева от курсора «0» линии. Степень: (°), минута: (')

A, B угол измерения поворачивается по часовой стрелке.

3. После того, как угол настроен на целевое значение, затяните, чтобы сделать v-блок и основание плотным

Основные технические показатели:

(1) Когда измерительная поверхность а параллельна основной поверхности, а измерительная поверхность в перпендикулярна исходной поверхности, линия «0» курсора и линия основной шкалы «0» не более 3', И шкала точек на обоих концах курсора и основной шкалы не 11 °. Степень совпадения не более 5'; в противном случае, после затяжки винта для выравнивания основной шкалы 0 ° линии с курсором «0» линии, параллелизм Между измерительной поверхностью А и исходной поверхностью не более 0,01 мм, а перпендикулярность между измерительной поверхностью в и исходной поверхностью также не более чем 0,01 мм

(2) в фиксированном состоянии погрешность индикации регулируемого угла измерения не более ±10'

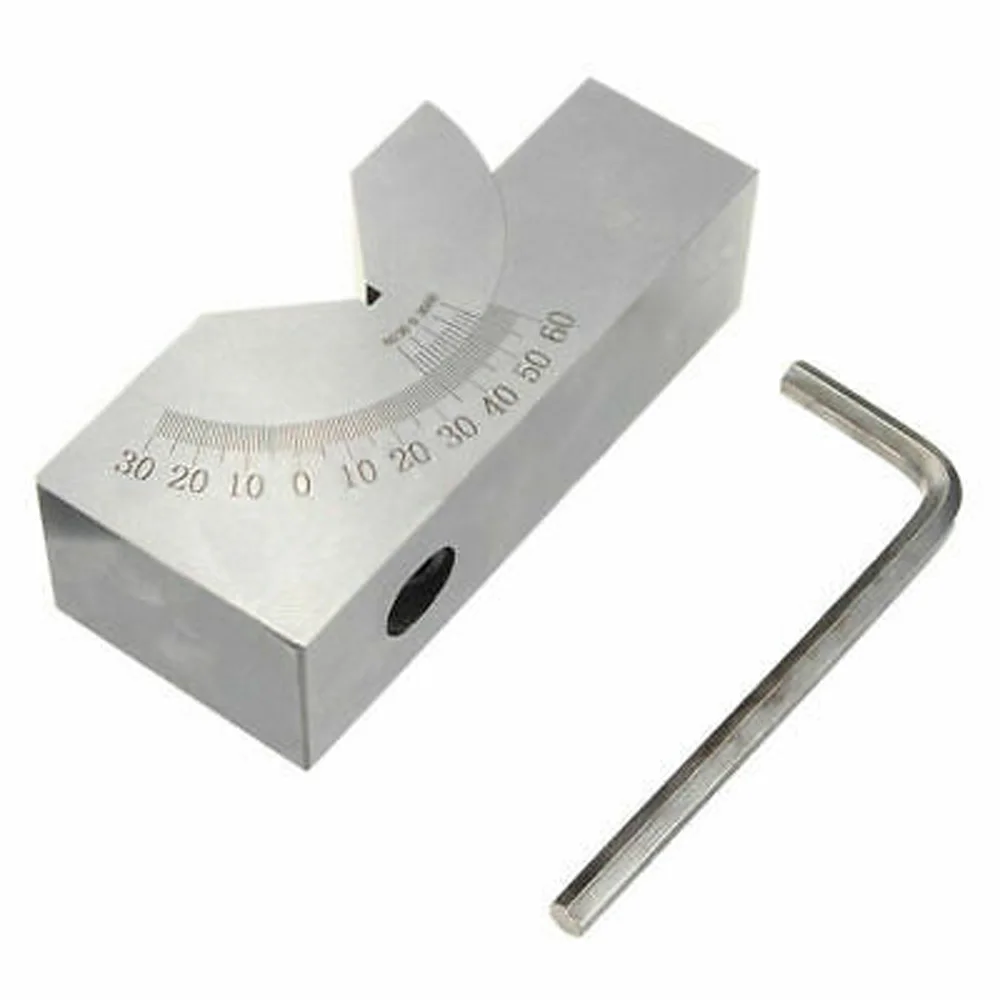

Посылка в комплект входит:

1 * Регулируемый угловой датчик

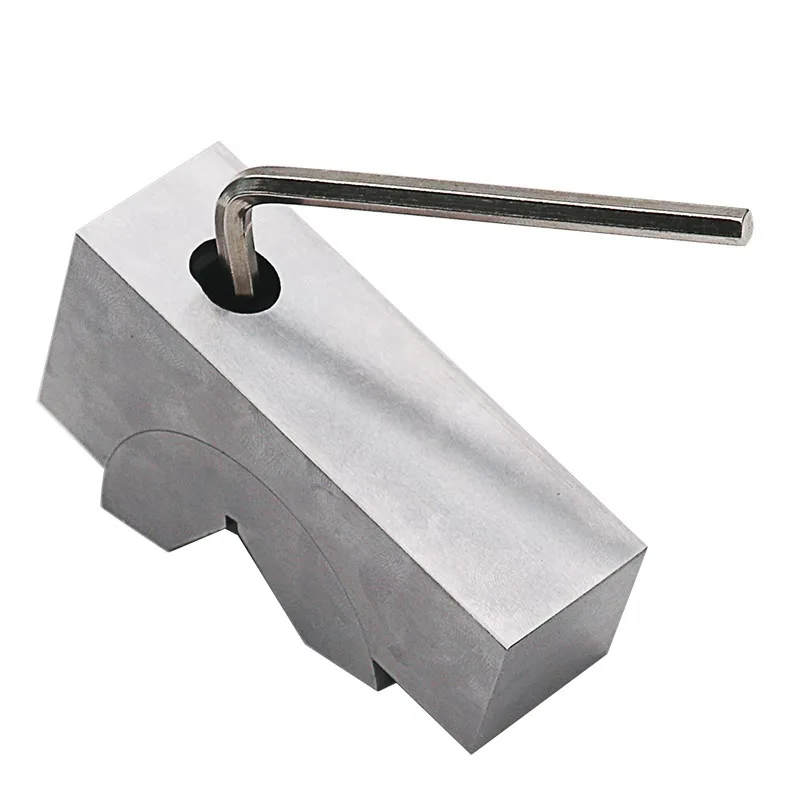

1 * шестигранный ключ, дюймовый стандарт

Примечание:

1.Настоящий цвет товара может незначительно отличаться от изображений на веб-сайте из-за таких факторов, как яркость монитора, яркость освещения и т. д.

2.Возможны незначительные отклонения в измерениях вручную.
