Проектирование осциллографа на основе одночипового компьютера STM32

Описание

Stm32 SCM цифровой осциллографПрименения:

1: измерение bandwidth25hz-200khz

2: Максимальный коэффициент выборки в реальном времени 1msps

3: вход voltage0-3.3V

4: DC соединение

5: низкочастотный период измерения получает частоту высокой частоты прямого измерения частоты, высокая точность

6: измерения приближения конечной точки Vpp

7: Havehold/runKeyboard может приостановить форму волны

8: регулируемая шкала решетки и уровень триггера и края горизонтальных и вертикальных блоков

9: сравнение частоты компаратора levelmcp41010 Настройка цифрового потенциометра, совместимая с уровнем триггера, высокая точность измерения частоты. Результаты следующие.

Above5KhzTriangular волна

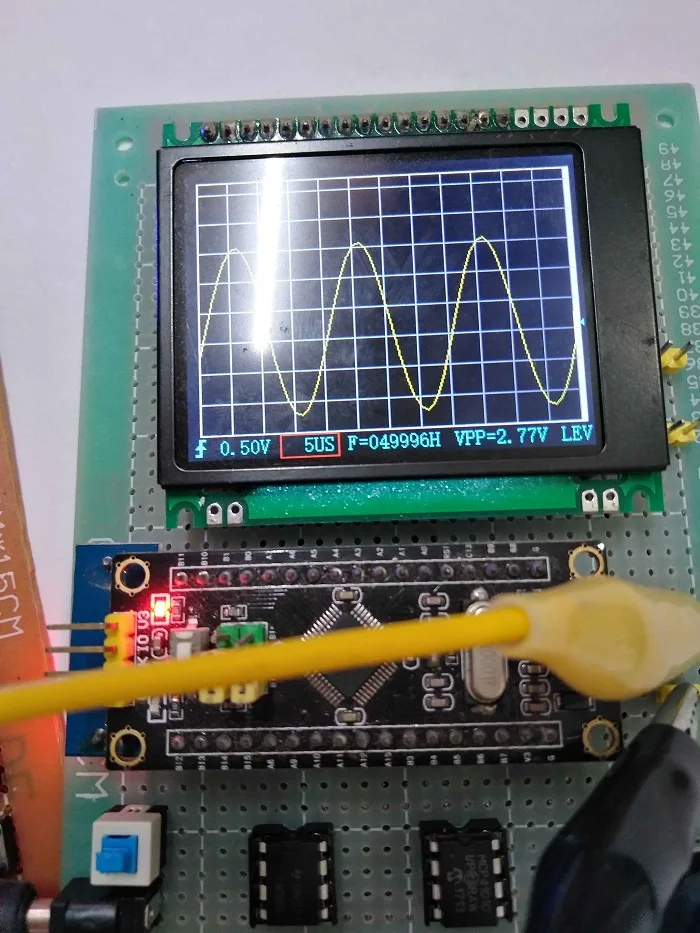

Above50Khz Синусоидальная волна

Above100Ksine волна

Above50hzsine волна
