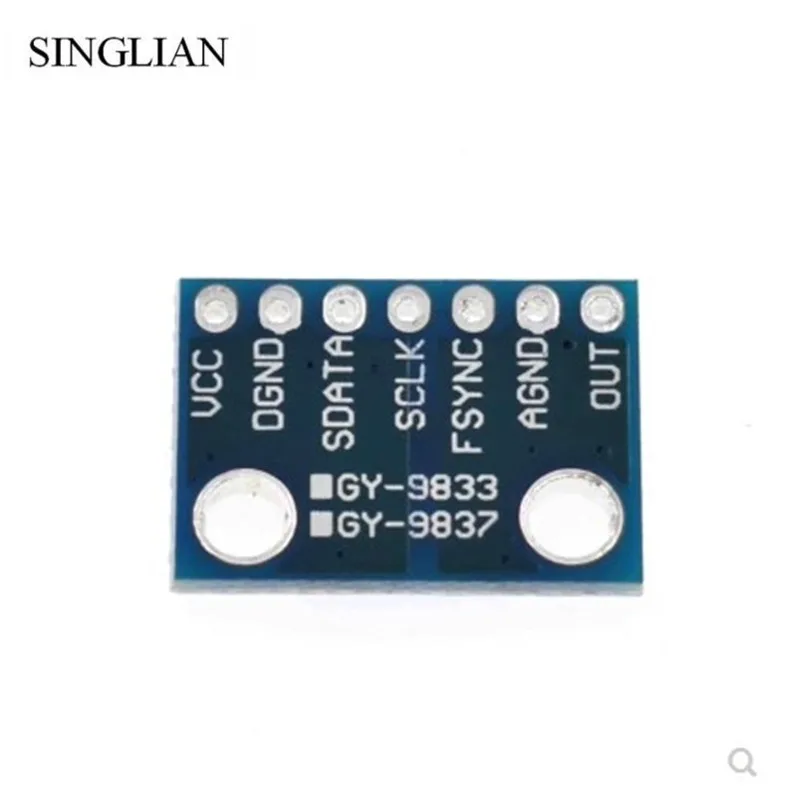

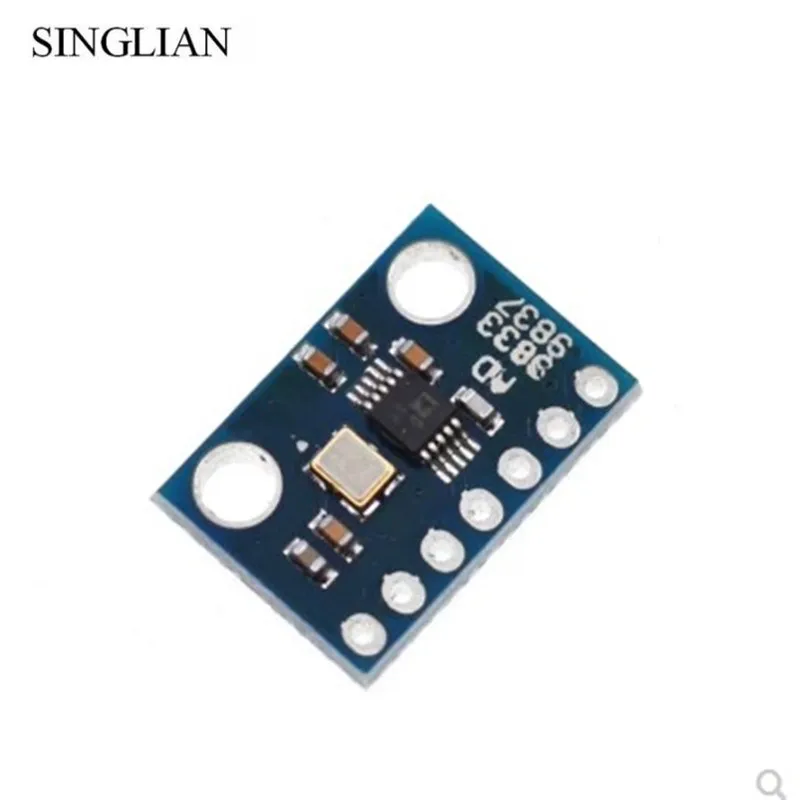

Программный модуль с последовательным интерфейсом чип AD9833 Синусоидальная волна DDS генератора сигналов модуль GY-9833

Описание

Программный модуль с последовательным интерфейсом чип AD9833 Синусоидальная волна DDS генератора сигналов модуль GY-9833

AD9833 низкая мощность, программируемый, может производить синусоидальный генератор сигналов, треугольная волна и выходной прямоугольный сигнал. В различных типах сигналов обнаружения, осуществления и времени рефлектометра домена (TDR) приложения должны быть генерированы. Выходная частота и фаза являются программируемым программным обеспечением, которое можно легко отрегулировать. Внешние компоненты не требуются. Частотный регистр-28 бит в ширину: частота часов-25 МГц, что может достигать разрешения 0,1 Гц; Частота часов AD9833-1 МГц, которая может быть настроена на разрешение 0,004 Гц.
AD9833 имеет стандартный последовательный интерфейс, позволяя устройствам подключаться непосредственно к различным микропроцессорам. Устройство использует внешние серийные часы для записи данных или информации на Контрольное устройство.
AD9833WBRMZ-REEL модель может отвечать требованиям качества и надежности автомобильных приложений через контроль. Пожалуйста, обратите внимание, что технические характеристики автомобиля этой модели могут отличаться от спецификаций коммерческих моделей; поэтому дизайнеры должны внимательно прочитать конкретные части этого листа данных. В автомобильной промышленности могут использоваться только автомобильные индикаторные продукты. Свяжитесь с местным представителем ADI для получения информации о покупке конкретных продуктов и получения информации о надежности для конкретных транспортных средств этих моделей.
AD9833 написан последовательным интерфейсом. Тактовая частота последовательного интерфейса до 40 МГц, которая совместима с DSP и микроконтроллером. Устройство питается от источника питания 2,3 V 5,5 V.
AD9833 имеет функцию отключения питания (режим сна). Это может выключить неиспользуемые части устройства, чтобы минимизировать энергопотребление, например, при генерировании выходных часов ЦАП можно выключить.
Характеристика:
Цифровая Программируемая частота и фаза
12,65 мВт 3 в энергопотребление
Диапазон выходной частоты от 0 МГц до 12,5 МГц
Плата сбора данных: 0,1 Гц до 25 МГц контрольные часы
Синусоидальный, треугольный и выходной прямоугольный сигнал
Источник питания от 2,3 В до 5,5 В
Внешние зарядные устройства не требуемые компоненты
SPI Интерфейс линии
Расширенный температурный диапазон: 6 140 C до + 105 C
Мощность Выкл опции
Частота обновления: 25 (максимум)
Максимальная мощность: 0,65 в.
Минимальный выход: 38 мВ
Коэффициент температуры: 200 градусов
Вход высокого напряжения: 1,7-2,8 В.
Вход низкого напряжения: 0,5-0,7 в.
Входной ток: 10 & amp; micro; 1
Исходная Емкость: 3pF
Рабочая температура 6 140 C до + 105 C; Стандартная спецификация 25 C
Размер: 17*12 мм/0,66*0,47"
Количество: 1 шт
В посылка включает в себя:
Генератор сигналов Модуль
