Описание
Промышленный Интеллектуальный широкополосный силовой модуль-EC70
Обзор
EC70Is usedSH-PLC технология, промышленный несущий коммуникационный модуль для промышленных приложений, модуль имеет высокопроизводительный широкополосный несущий чип, он имеет характеристики высокой интеграции и высокой надежности. ec70useofdmмодуляционная технология, диапазон модуляции up2 ~ 28 МГц, максимальный физический уровень up240Mbps, встроенный протокол автоматической релейной маршрутизации, максимальная поддержка 10 реле уровня 。 видео высокой четкости может быть передано, аудио сигналы и различные данные.
Ec70модуль используется d как простой и простой в использовании прозрачный модуль передачи., может сократить цикл разработки и уменьшить порог конструкции для использования rs. этот модуль обеспечивает интерфейс setUART и набор интерфейсов сети, использование rs может легко передавать данные через модуль на Линии электропередач., Коаксиальная линия, надежная передача на дифференциальных кабелях, таких как витые пары. может быть широко использован в приобретении данных энергетического оборудования, солнечная связь PV, сбор и мониторинг данных для зарядки, строительство визуального домофона, сбор и контроль промышленных данных, железнодорожный переключатель, мониторинг машины, ETCToll станции мониторинга и других случаев, требующих данных Связь 。
Преимущество в производительности
SH-PLC (технология Intelligent Broadband power line carrier) Технология Relativehomeplug AV имеет следующие преимущества:
Высокая надежность: Промышленный температурный дизайн, поддержка-40℃ ~ 70℃ температурный диапазон Сильные анти-помехи: в применениях с низкой пропускной способностью, обеспечить анти-помехи и расстояние передачи путем выключения высокочастотных каналов; Дальность передачи: самая длинная на бронированном кабеле 1,5 км, самая длинная на коаксиальной линии 2 км; Поддержка режима реле: большинство поддерживает реле уровня ed10, дальность передачи up10KM; Сильная Грузоподъемность: максимальное количество рабочих узлов в одной сети 512a; Низкое энергопотребление: единичное энергопотребление ниже 1,2 Вт| SH-PLC EC70 | Homeplug AVQualcomm раствор | |
| Максимальное расстояние передачи от точки до точки линии электропередачи | 1,5 км (внимание 1.2kminside) | 700Mi (Suggestion500Minet) |
| Максимальное расстояние передачи от точки до точки коаксиальной линии | 2 км (внимание 1.5kminside) | 800Mi (Suggestion600Minet) |
| Максимальное количество однопользовательских узлов сети | 512A | 16A |
| Режим реле | Поддержка многоуровневого реле, автоматическая маршрутизация | Реле не поддерживается |
| Самое низкое энергопотребление одного машина | 1,2 W | 2,5 W |
| Частота модуляции | Может быть установлен на полную частоту или половину частоты в соответствии с требованиями | Fixed2-28Mhz |
| Рабочая температура | -40 ℃ ~ 70℃ | -20℃ ~ 50℃ |
Модуль Размеры:

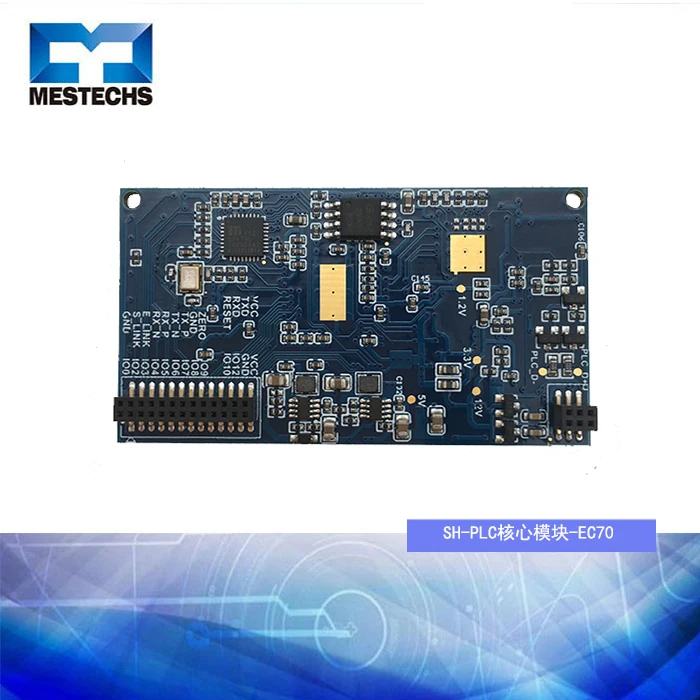

EC70 Габаритные Размеры модуля ядра 60 мм X 33 мм 。 внешний интерфейс one2X13Weak ток Женский и one2X3Channel женский 。 тарелки на одной стороне. на другой стороне 2 Диаметр is2.2 мм фиксированное отверстие, используется для установки крепежных винтов. размеры каждой детали показаны на рисунке. 1.
Модуль Электрические характеристики:
Модуль использование:
Ec70ядровый модуль должен работать с соединительными цепями, пользователи должны выстраивать цепи связи сигналов внешне., нулевое пересечение цепи и источник питания. В зависимости от сценария применения, различные схемы должны быть разработаны. В зависимости от напряжения, выберите Различные предохранительные конденсаторы и соединительные трансформаторы. ниже мы берем oneAC220VOfPLC/RJ45/485применение трех прозрачных передач берется в качестве примера., поясните схему блока конструкции внешней цепи, как показано на рисунке:
Модуль Интерфейс введение
DC5V Вход Сетевой интерфейс UART GPIO Сброс Линии передачи сигнала интерфейса Zero Обнаружение входного сигнала Модуль нужен только набор external5V питания, на основной плате, Группа будет be5vконвертер 1.2v. 3. 3 в и то, что усилитель needs12V, эффективно уменьшает дизайн источника питания клиента. this5V пожалуйста, подтвердите, что блок питания не меньше 400ma. турбулентность мощности составляет less50mV 。 Обеспечить one10M/100 M сетевой интерфейс, потребителям нужен внешний сетевой изолирующий трансформатор andRJ-45Terminal. Предоставьте oneUARTInterface, самая высокая скорость-up500Kbps. Конфигурация может быть выбрана с помощью программного обеспечения. Предоставьте несколько основных целей для клиентов. Основной модуль может быть сброшен сам по себе при включении питания. Но клиенты также могут перезагрузить Pin, чтобы эффективно сбросить его, активный низкий уровень. Пожалуйста, обратитесь к последнему детальному описанию для сброса времени. Dueec70только один набор дифференциальных линий требуется для передачи данных., является ли это линия питания, Коаксиальная линия, витая пара, есть ли ток на линии связи или нет, может связаться нормально. Обнаружение нулевого перекрестка inputAC220V Частота питания переменного тока нулевое пересечение может быть обнаружено в условиях низкого напряжения. (цепь обнаружения должна быть построена внешне.), внутренний алгоритм прошивки может быть основан на этом сигнале, избегайте зон перегрузки связи в среде civil Electric, эффективно улучшая эффективность защиты от помех.Модуль метод испытаний
Наиболее идеальным методом тестирования для широкополосного тестирования производительности линии электропередачи является Оценка производительности через сетевой порт., поэтому после того, как клиент получит модуль и протестирует нижнюю пластину, производительность перевозчика может быть оценена следующими способами.
1. Тест веб-камеры:
Как показано выше, можно подготовить веб-камеру (IPC) и компьютер. подключите веб-камеру с тестовым полом с помощью сетевого кабеля, другая тестовая Базовая пластина также подключена к компьютеру через сетевой кабель. мощность Линии или линии питания постоянного тока или любые два провода могут быть использованы для подключения двух тестовых плинтусов., питание на всем оборудовании, InPCThe конец может быть подключен с помощью соответствующего программного обеспечения камеры.
2. Проверка производительности сети:

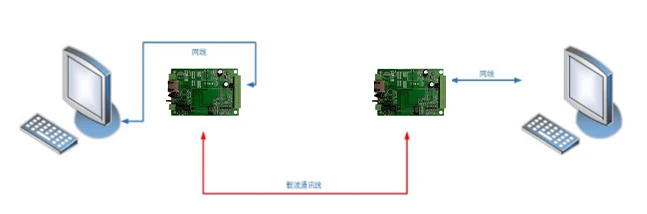

Как показано выше, можно использовать twoPCConnect тестовую нижнюю пластину с сетевым кабелем соответственно., используйте NettestAnd другие сетевые инструменты, оцените скорость передачи и производительность.
