Промышленный полностью изолированный RS232 к RS485 RS422 интерфейс конвертер данных 9-30 в

Описание

Модель: ECS8201I

Промышленные Фотоэлектрические изоляционный интерфейс конвертер

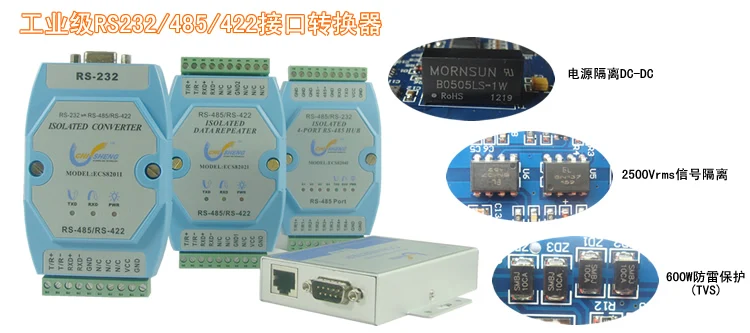

ECS8201I промышленный фотоэлектрический изоляционный интерфейс конвертер совместим с RS-232C, RS-422, RS-485 стандартом, возможность однократных сигналов balanced в сбалансированный дифференциальный RS-485/422 сигналов встроенный оптический изолятор может обеспечить до 2500 Vrms изоляционное напряжение с быстрой ограничитель бросков напряжения подавления, эта защита предназначена для защиты интерфейса RS-485/422 с использованием современных телевизоров (Ограничитель бросков напряжения) подавители переходных напряжений, при нормальных условиях, телевизионная трубка с высоким сопротивлением, когда телевизионная трубка кончается, подвержена переходному воздействию высокой энергии, это может быть чрезвычайно высокая скорость через сопротивление уменьшается для поглощения большого тока, таким образом, напряжение зажимается на обоих концах предварительно заданного значения, Защитная микросхема из-за переходных высоких воздействий без повреждений. Эта защита может эффективно подавить Lightning (LIGHTNING) и ESD, обеспечивая атмосферное перенапряжение на линию 600 Вт, а также различные причины перенапряжения напряжения, генерируемого на линии и переходного перенапряжения, и для обеспечения очень небольшой емкости RS-485/422 скорость передачи интерфейса. Side Сторона через разъем DB9, совместимый со стандартным интерфейсом RS-232C подключен, RS-485/422 сторона через выход терминала. Преобразователь с нулевой задержкой автоматического преобразования трансивера, Уникальная схема ввода/вывода автоматически контролирует направление потока данных, без каких-либо сигналов рукопожатия (например, RTS, DTR и т. д.), нет настроек перемычки для достижения полного дуплексного (RS-422), полудуплексного (RS-485) режима переключения, подключения и воспроизведения. Убедитесь, что он отвечает всем существующим программным обеспечением связи и интерфейсному оборудованию и не требует предварительной работы, основываясь на режиме RS-232 любые модификации программного обеспечения.

ECS8201I промышленный фотоэлектрический изоляционный интерфейс конвертер для точечной, Многоточечной Связи для обеспечения надежного подключения, многоточечный каждый конвертер позволяет подключать 128 RS-485/422 интерфейсные устройства, скорость передачи данных 300-115,2 K, с индикатором питания и потока данных, чтобы указать условия неисправности, поддержка двунаправленного преобразователя RS-232 в RS-485/422.

Параметры

Характеристики интерфейса: Совместимость со стандартами EIA/TIA RS232C/485/422;

Электрический интерфейс: Интерфейс RS232 вход DB9 гнездовой разъем,

RS-485/422 интерфейсные выходные клеммы

Класс защиты: интерфейс RS232 +/-15 кВ Защита от ЭСР;

RS485/422 порт 600 Вт на линию атмосферное перенапряжение защиты.

Изоляция: изолированное напряжение 2500 Vrms 500DC непрерывное

Режим работы: асинхронный полудуплексный или полный

Индикация сигнала: три индикатора сигнала:

Мощность (PWR), передача (TXD), получение (RXD)

Носитель передачи: витая пара или экранированный кабель

Скорость передачи: 0-115. 2 кбит/с

Размеры: 113 мм * 55 мм * 25 мм

Использование окружающей среды: от-40 до 85 °, относительная влажность 5% до 95%

Расстояние передачи: 0-1200 метров (115200bps-9600bps)

Три, разъемы и сигналы:

RS-232C DB9 штыревая идентификация

RS-485/422 выходной сигнал и контактный разъем терминала

Установка и применение оборудования:

Установите фотоэлектрический изоляционный интерфейс ECS8201I конвертер внимательно прочитайте инструкции перед продукцией с кабелем связи к интерфейсному порту RS-232, подключенному разъему преобразователя питания, В изделии используется универсальным разъемом DB-9/DB-9 для интерфейса ввода/вывода аудиосигнала, без перемычек автоматически RS-485 или RS-422 режим связи, Вы можете использовать витую пару или экранированный кабель, подключение, удаление очень удобно. T/R + T/R-от имени передающего и получающего A +/B-, RXD +/RXD-агент получает A +/B-, VCC представляет входную или выходную мощность, GND от имени общественных мест, точка к точкам, точка к мульти-точкам, затем две полудуплексные линии связи T/R +, T/R-, точка-точка, многоточечный, полный дуплексный доступ к связи четыре линии T/R +, T/R-, RXD +, RXD-.

Неисправностей и изоляции:

1, передача данных не работает

A, проверьте правильность подключения интерфейса

B, проверьте правильность проводки RS-485/RS-422 выходной интерфейс

C, проверьте, что источник питания нормальный

D, проверьте зажимы проводки хорошо соединены

E, проверьте, будет ли индикатор приема мигать при получении

F, проверьте, мигает ли указатель передачи при отправке

2, потеря данных или ошибки

A, проверьте данные по аппарату передачи данных, формат является последовательным

Специальное примечание: этот продукт является 9-30 в широким входом напряжения, поэтому нет адаптера питания в комплекте, если вам нужно, пожалуйста, свяжитесь с нами
