Описание
Легко изменить в Adobe Illustrator
\\
Эта макетная плата является проектом с открытым исходным кодом, аппаратная схема может быть получена с официального сайта, магазин проводки в соответствии с официальной схемой, вкладывать много времени в оптимизацию, в то же время, снизить стоимость продукции при условии гарантии качества, снизить порог для вентиляторов, strenghtenmicro (щит бесстыдных жалоб компании) по питонизации и популяризации. В последнее время Некоторые вредные предприятия (щиты бесстыдных жалоб компании) pythonaper для собственного товарного знака, высокая цена на Taobao, для этого вида недоброscruного предприятия, видение Китая в электронной промышленности, магазин не хотел иметь с этим дело, если использовать в больших количествах микро (щит бесстыдных компания жалобы) PythonTechnology компании Или индивидуальное лицо, может обратиться в Управление по товарным знакам для отмены товарного знака, потому что компания PythonIt является зарубежным проектом с открытым исходным кодом, он существует с момента его применения на товарный знак, прямое право собственности на проекты с открытым исходным кодом, для такого проведения, может только плюнуть и плюнуть снова! бесстыдные!
\\
\
\
Данная макетная плата совместима с официальнойМикро(Щита бесстыдных жалоб компании)ПитонOfPYBv1.1plate, UseSTM32F405RGT6chip, Draw allGPIO, полностью соответствуют официальной открытой схеме, но меняют все устройства to0402, и тщательная компоновка, организованное планирование, более красивые, не такие грязные, как оригинал.
\\
Продавец уже долгое время занимается встроенной разработкой MCU и разработкой модуля беспроводной связи, разработает большеМикро(Щита бесстыдных жалоб компании)Питон, Espruino, eLua, Micro: BitHardware, связанные с аппаратным программированием на языках программирования, и написать соответствующий Драйвер оборудования, так что пользователи, которые не имеют опыта программирования, могут быстро использовать SCM для достижения необходимых им функций, стремимся повысить простоту встроенного программирования.
\\
Thisspybv1.1development board использует устройства высокого качества, высоко ценят оригинальный дизайн, использовать оригинальную Совместимость с JapanTFcassette, высокая стабилизация Micro USBSeat, и он использует хорошую текстурную кнопку патч 。 высокое качество опыта использования rs из сырья 。
\\
Описание подключения:
\\
Для лучшего использования bv1.1development board, мы предлагаем следующие два типа разъемов, соответственно: желтый позолоченный ряд иглы, круговой hole7mmPlastic высота ряд мать, его цена также увеличивается в свою очередь, наиболее экономичная 7 мм пластиковая шина с высоким круглым отверстием.
\\
Предложения по выбору этих двух шин являются следующими:
\\
1. Желтая позолоченная Игла: подходит для клиентов с низкими требованиями к последнему расширения и сильной мощности, DuPont проводное соединение для самостоятельной покупки модуля, нужны клиенты, ознакомленные с электронной разработкой, В то же время, клиенты могут использовать плату в качестве обычного одночипового микрокомпьютера.
\\
2. Круглое отверстие gilding7mmPlastic высота ряд мать: высокое качество ряд мать, официальная версия, но белый нет, поэтому взводные шины все черные.
\\
Вышеуказанные шины могут поддерживать периферийные модули, которые мы разработали позже, но мы должны обратить внимание, чтобы напоминать нам, нужно ли сварить шины или организовать иглу. желтые Позолоченные иглы доставляются по умолчанию, пожалуйста, обратите внимание, нужна ли нам Сварка при выборе посылка.
\\
Качество рядного автобуса в середине рисунка ниже не высокое, не рекомендуется.
\\
Разъем:
\\
\
\
\
Посылка Описание:
\\
PYBv1.1Development платы:
\\
Эта посылка предоставляет только макетную доску, без других аксессуаров, по умолчанию желтая позолоченная игла, эта посылка показана на рисунке ниже,
\\
\
Пластина + линии:
\\
Вне макетной платы эта посылка, она также включает Специальный шнур питания для мобильного питания Xiaomi, эта линия питания имеет низкое сопротивление, поддержка зарядки и передачи данных. количество Reg22cm, поддержка allMicro USBMobile charge, это также один из обычных проводов, используемых разработчиками.
\\
\

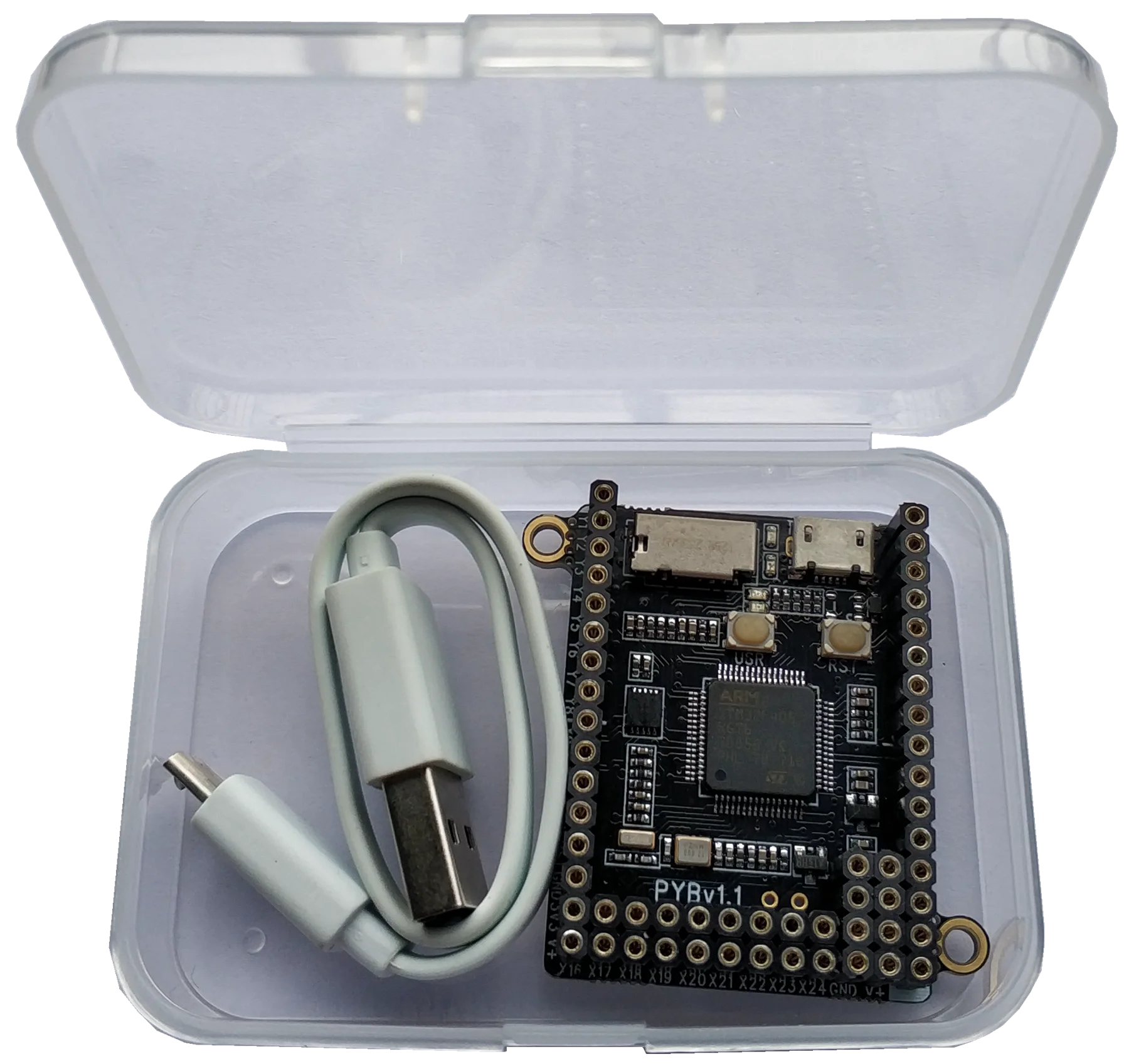

Пластина + линия + Корпус
\\
Магазин forpybv1.1 макетная плата специально приобретается с хорошей ручкой, высококачественной оболочкой, для хранения проволочного стержня и макетной доски 。 прозрачная оболочка, милая и милая, с закругленными краями, показывает чувство науки и техники.
\\
Рисунок эффекта после установки оболочки:
\\
\
\
\

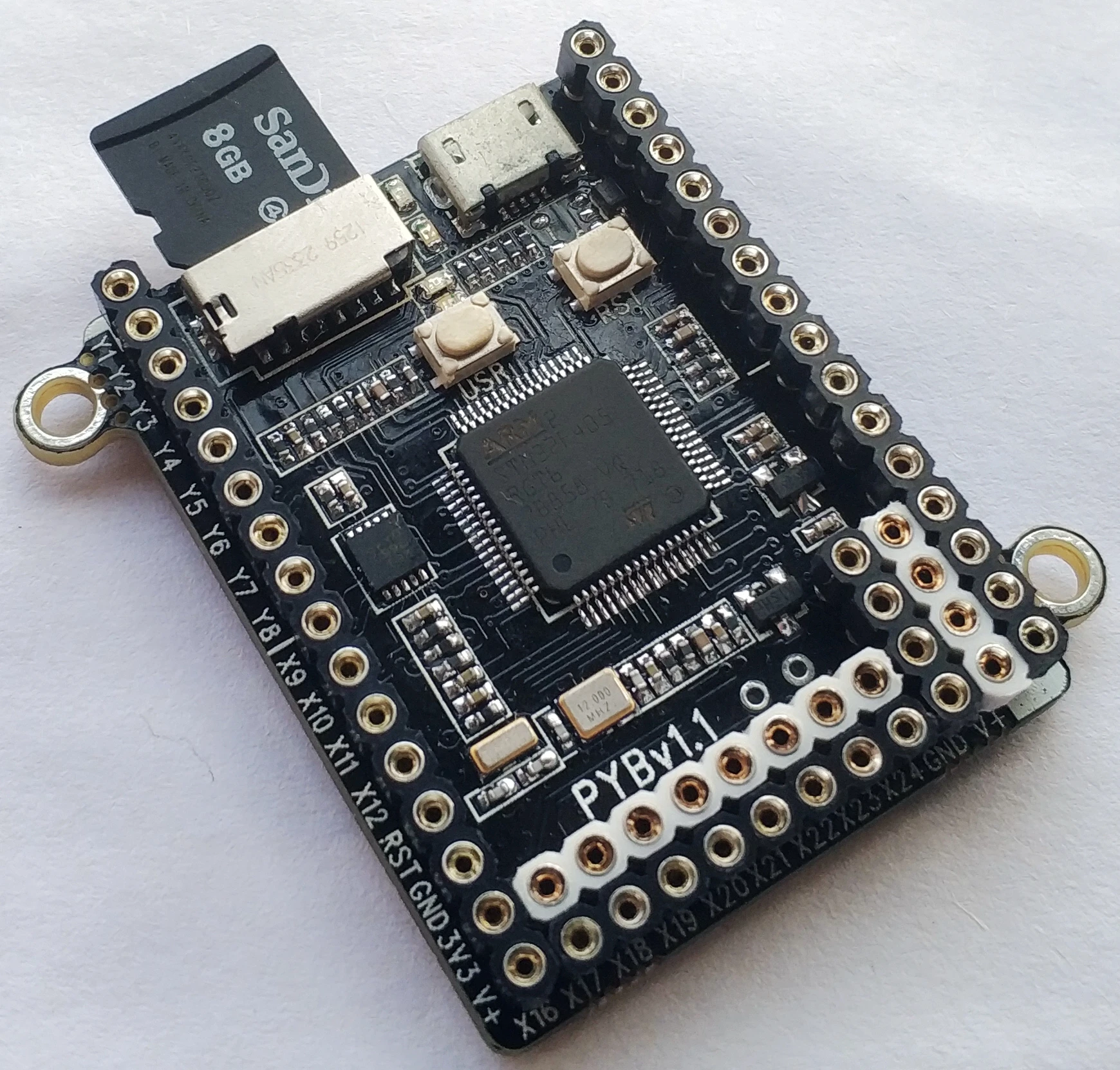

Пластина + линия + Корпус + TFcard:
\\
Эта посылка поставляется с картой памяти sandiskMemory 8G, выберите высокоскоростную карту sandiskclass 10high, до to10mbps, программа работает быстрее. Только карты высокой емкости имеют высокую скорость, пожалуйста, обратите внимание на идентификацию. Следующая таблица:
\\
\
\
\
\
\
\
PYBv1.1Main характеристики:
\\
1. Плата loadingSTM32F405RGMicro контроллер, его ядро является высокой производительностью 4
\\
2. Основная частота to168MHz, работа с плавающей точкой с аппаратным обеспечением.
\\
3. Плата loadingMicro USB, блок питания и Последовательная связь, к ней также можно получить доступ directlyTFcard 。
\\
4. Плата loadingMicro SDCard слот, NamelyTFCard слот, поддержка стандартных и высокой емкости карт.
\\
5. Загрузка платы 3 вала датчика (MMA7600) 。
\\
6. Часы реального времени, дополнительный резервный источник питания.
\\
7. Левая и правая стороны board24individualGPIO, bottom5individualGPIO, LEDKey pressGPIOAlso снизу.
\\
8. 3x12Bit a/D Конвертация, может быть отображена to16individualGPIO 。
\\
9. 2x12Digit в аналоговое преобразование, может быть отображен toX5andX6Pin.
\\
10. 4 roadled, красный, зеленый, желтый, синий.
\\
11. Кнопка сброса 1Path, ключ пользователя 1Way 。
\\
12. Загрузка платы 3.3В LDO, ток to250mAElectric, выходное напряжение is3.6Vreach16V (наша плата такая же, как и официальная oneLDO, но не рекомендуется использовать более чем 5.5В напряжение, особенно forOTGFunction time, defaultOTGFunction не используется 。 mcp1703встроенная защита от перегрузки по току и защита от короткого замыкания) 。
\\
13. Обновление OrdinaryDFUFirmware, использование официального программного обеспечения, быстрое обновление прошивки 。
\\
Эта макетная плата может не только использоваться formicropyton, она также может использоваться в качестве обычного микрокомпьютера с одним чипом, связанные контакты загрузки все светодиодные, легко использовать. кроме того, мы разработаем соответствующие периферийные платы для этой платы развития, asNB-IOT, GPRS, gps, Bluetooth, wifi, сенсорной платы, панели управления и т. д., удобно для того чтобы воплотить в жизнь ваши различные потребности и воображение.
\\

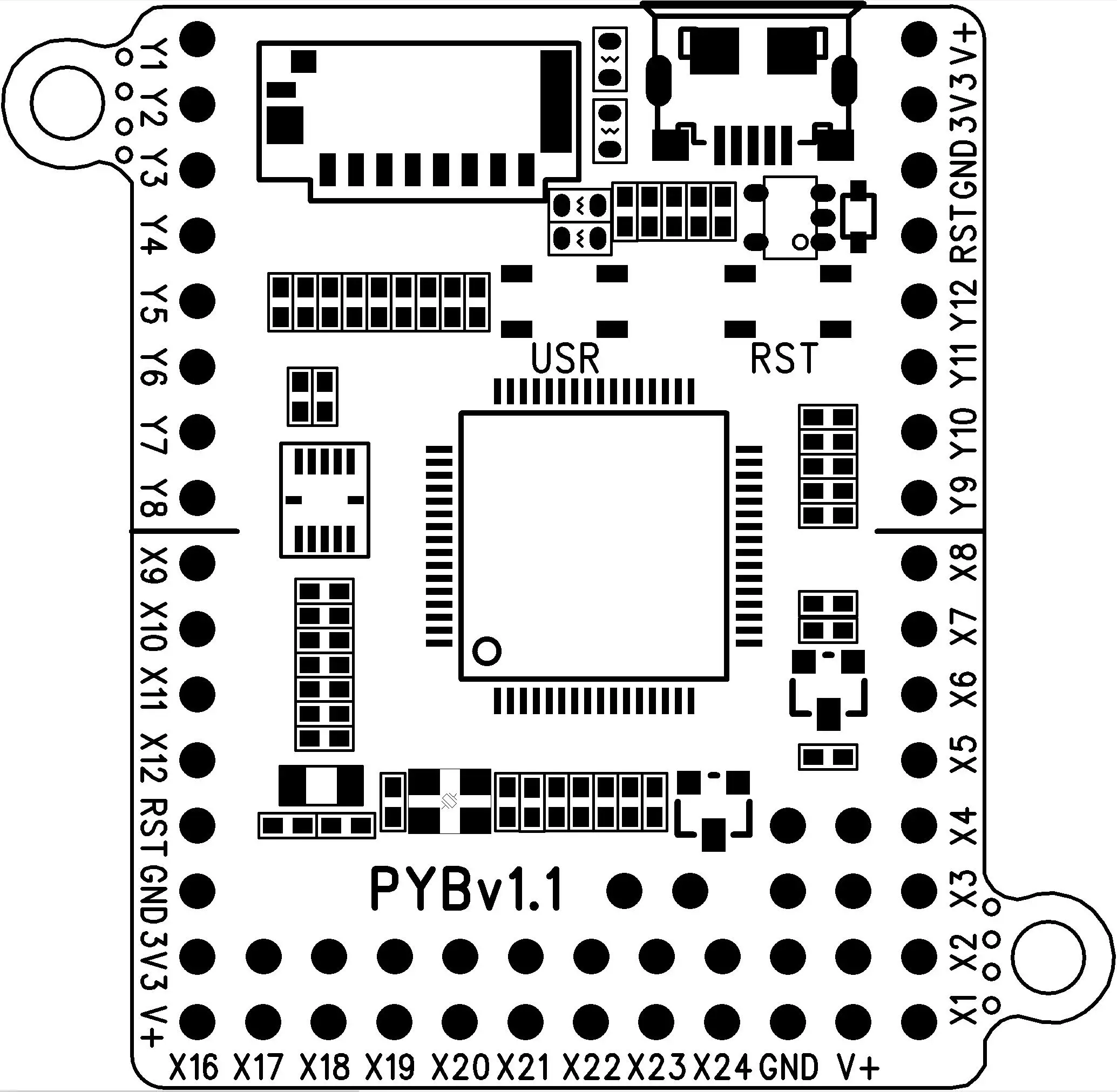

Определение типа Описание:
\\
\
\
Аккуратные расположение компонентов:
\\
