Описание
Одноканальный модуль и четырехканальный модуль имеют одинаковую производительность, полный протокол быстрой зарядки qc3.0 。
\
\
Будьте внимательны: 1.Из-за небольшого размера этого модуля, выходная мощность usbдо 24 Вт, это нормально, что температура полной нагрузки и быстрой зарядки доступна
\
\
Индивидуальный HUAWEISCP (супер быстрая зарядка), что is22.5W соглашение высокой температуры зарядки, обратите внимание на тепловыделение индуктора и главного чипа управления, потому что температура летом более 30 градусов, зарядный ток мобильного телефона большой, когда мощность низкая, есть некоторое количество тепла.
\
\
2. не прикасайтесь к компонентам вручную во время зарядки, чтобы предотвратить статическое повреждение модуля, для электронных компонентов температура полной нагрузки 100 это нормально ниже, 30 это горячий, когда я прикасайся к нему несколько раз, главный контроль Встроенный температурный верхний предельный механизм защиты, поэтому, пожалуйста, не беспокойтесь, это модуль., нет дополнительного охлаждающего устройства.
\
\
Полное обновление этого модуля,Осаждения золота technology2Ounce, Добавлены много охлаждающих отверстий, pcbflower увеличивается, в основном нет температуры для зарядки мобильных устройств.
\
\
Сильная совместимость с быстрой зарядкой, Совместимость с market90 % мобильного телефона, автоматическая идентификация протокола
\
\
50 пожалуйста, не торгуйтесь в течение! Свободное открытие золотого порта
\
\
Одна. Модуль характеристики
\
1. Встроенный синхронный переключатель понижающий преобразователь чип
\
2. Диапазон входного напряжения: 4,5 в reach32V (входное напряжение должно быть выше, чем выходное напряжение, потому что это модуль падения давления)
\
3. Диапазон выходного напряжения: 3 в достигает 12 В, автоматическая регулировка в соответствии с условиями быстрой зарядки
\
4. Выходная мощность: максимальная 24 Вт (4V@3.6A, 5V@3.4A, 9V@2.5A, 12 v @ 2A и т. д.)
\
5. Выходное напряжение проводной компенсации
\
6. Выход hasCV/CC характеристика (выходной ток меньше, чем установленное значение, выход cvpature; выходной ток больше, чем установленное значение, выход CC шаблон)
\
7. Максимальная Эффективность преобразования 97%
\
8. Функция плавного запуска
\
9. Частота переключения: 220 кГц
\
Два. Быстрая зарядка на выходе
\

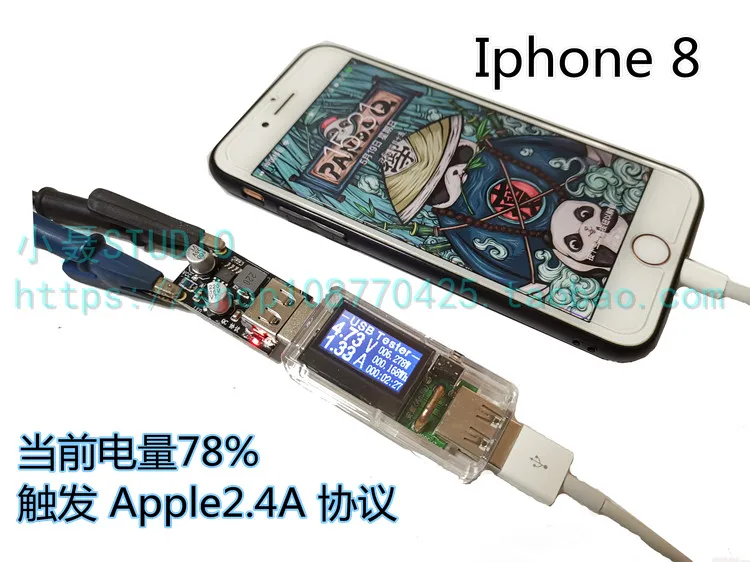

1. Поддержка BC1.2, Apple, samsung, соглашение
\
2. Поддержка QualcommQC2.0 и QC3.0
\
3 、 SupportMTK PE1.1/PE2.0
\
4. Поддержка быстрой зарядки huawei protocolFCP
\
5. Поддержка быстрой зарядки samsung Protocol AFC
\
6. Поддержка Spreadtrum быстрой зарядки agreementSFCP
\
Три. Множественная защита, высокая надежность
\
1. Выходная защита от перегрузки по току, Входное перенапряжение, Входное понижение напряжения, защита от короткого замыкания
\
2. Защита от перегрева всей машины
\
3. ESD 4КВ, постоянный ток Выдерживает напряжение 48В
\
Четыре. Применение
\
Автомобильное зарядное устройство, быстрый зарядный адаптер, интеллектуальное размещение, солнечное зарядное устройство, подождите
\
\

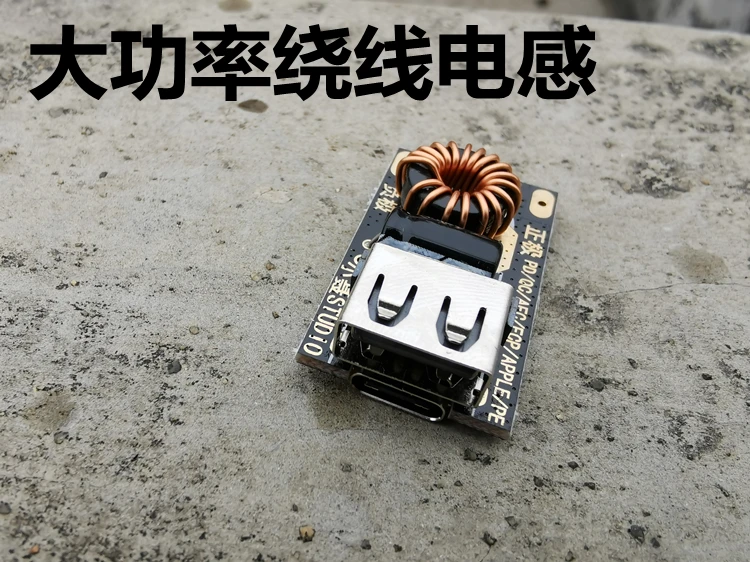

18 Вт USB A + C модульные детали Дважды нажмите на картинку, чтобы подробности
\
\
\
\
\
\
\
\
\
\
Обратите внимание: Сделайте фотографии двух модулей вместе, эта ссылка-цена модуля.
\
\
\
\
\
\
\
\

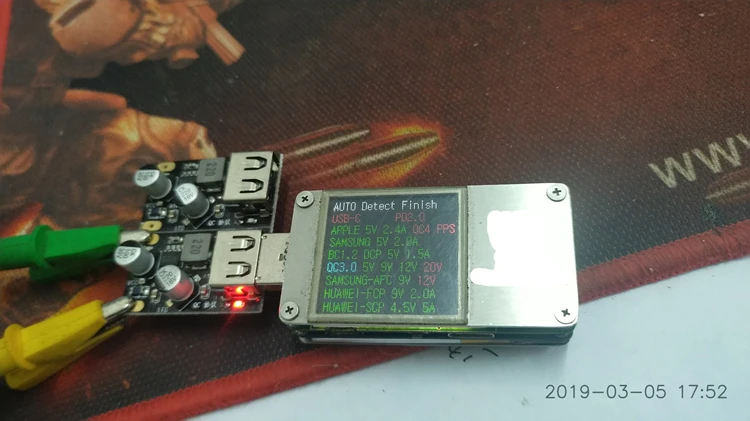

Протокол испытаний:ЗеленыйПоказывает поддержку СоглашенияКрасныйОзначает, что протокол не поддерживается.
\
\
\
\
\
\

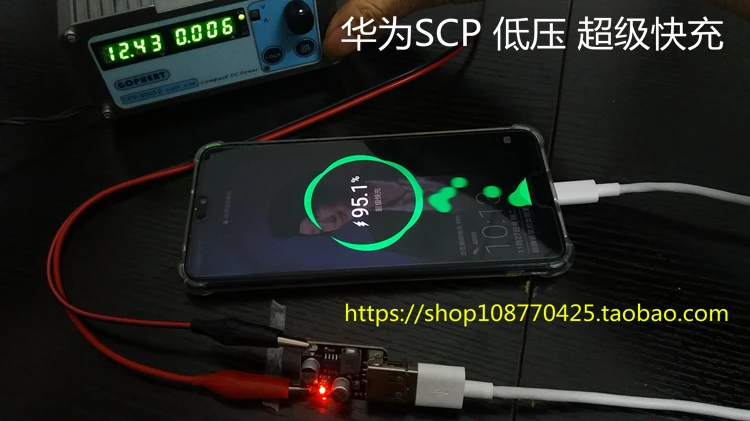

Ток источника питания на рисунке ниже-входной ток при запуске, чтобы запечатлеть супер быстрый логотип зарядки, фотографии, сделанные при включении питания, Measured500-600MA, во время процесса зарядки, мобильный телефон автоматически регулирует ток в соответствии со статусом зарядки.
\
\
Misunderstanding1:Зарядный ток и напряжение автоматически настраиваются мобильным телефоном, параметры модуля являются максимальными, это не весь процесс зарядки, зарядка аккумулятора является криволинейной, мягко говоря, зарядный ток будет регулироваться в зависимости от количества и состояния использования во время процесса зарядки, чтобы быть более ясным, зарядный ток является динамическим.
\
\
Misunderstanding2:VOOCandSCP все относится к низкому напряжению и высоковольтной зарядке, флэш-зарядке и супер быстрой зарядке, о чем часто говорят непрофессиональные сотрудники, этот модуль не поддерживает voocsuper быструю зарядку, SCP Совместимость не сильна, особенно после обновления системы, некоторые Мобильные Телефоны huawei заблокировали третью сторону SCP, нет супер быстрой зарядки, но он может заряжаться нормально, медленная скорость зарядки, huawei FCP не влияет на использование.
\
\
Misunderstanding3:Зарядный ток напряжения аккумулятора в разных диапазонах отличается(Сяобаи обратила внимание), Это не несколько ампер на вашей оригинальной быстрой зарядной головке, Есть так много тока в зарядке, если вы действительно путаете, вы можете взять oneUSBThe Амперметр будет протестирован, слова зарядной головки-это максимальная выходная мощность, которую может предоставить зарядная головка, это не Динамическая мощность, которую Вы заряжаете, электронные профессионалы могут оставить без внимания.
\
\
\
\
\
\
Старый размер 31,0 мм x 20,0 мм Two-sided1Ounce, процесс распыления олова
\
\
\
\

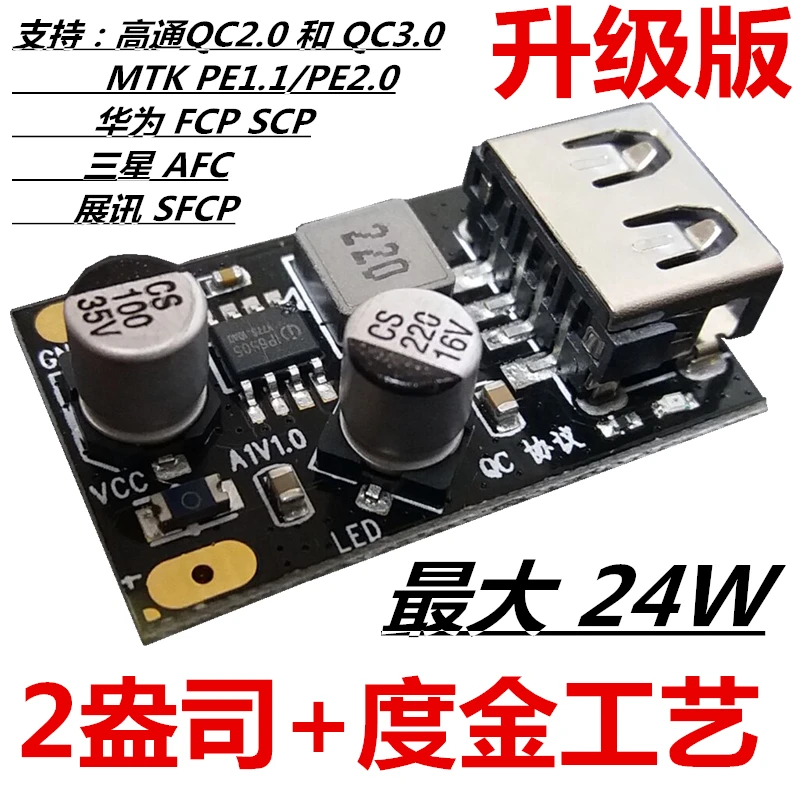

Новый размер 34, 0 мм x 20, 0 мм Two-sided2Ounce медной фольги, процесс золотого покрытия, vias очень плотные, хорошее тепловыделение, улучшенная производительность 80%.
