QFP144 TQFP144 Программирование тест сжигания сиденья адаптация 0,5 мм к DIP144

Краткое описание продукта

Использование продукта	Общий блок программирования и общий тестовый блок для сжигания, записи и тестирования микросхемы QFP144
Применимые модели	QFP144, TQFP144, LQFP144, штифт расстояние 0,5 мм
Тесты стенд	IC51-1444-1354-7
Характеристика	Все IO порты нарисованы по четырем Сторонам, чтобы облегчить пользователям, чтобы организовать и вставьте провода.

Параметры Размер

STM32-QFP144 специальное Программирование/тестирование блок подходит для детальных спецификаций чипа, а также форма и размер Адаптерный блок:

Модель	Pin расстояние	Количество контактов	Применимые IC размеры (ссылка)	Внешний размер (ссылка)
Noumenon A x B	Pin в комплекте C x D	Ширина зажима E	1/2 IC высота F	G x H
IC51-1444-1354-7	0,5	144	20 × 20	22 × 22	21,3	-	43 × 47 (Европа)

Схема
(Только для справки, пожалуйста, проверьте PDF блока программирования и объектов для точных данных.)

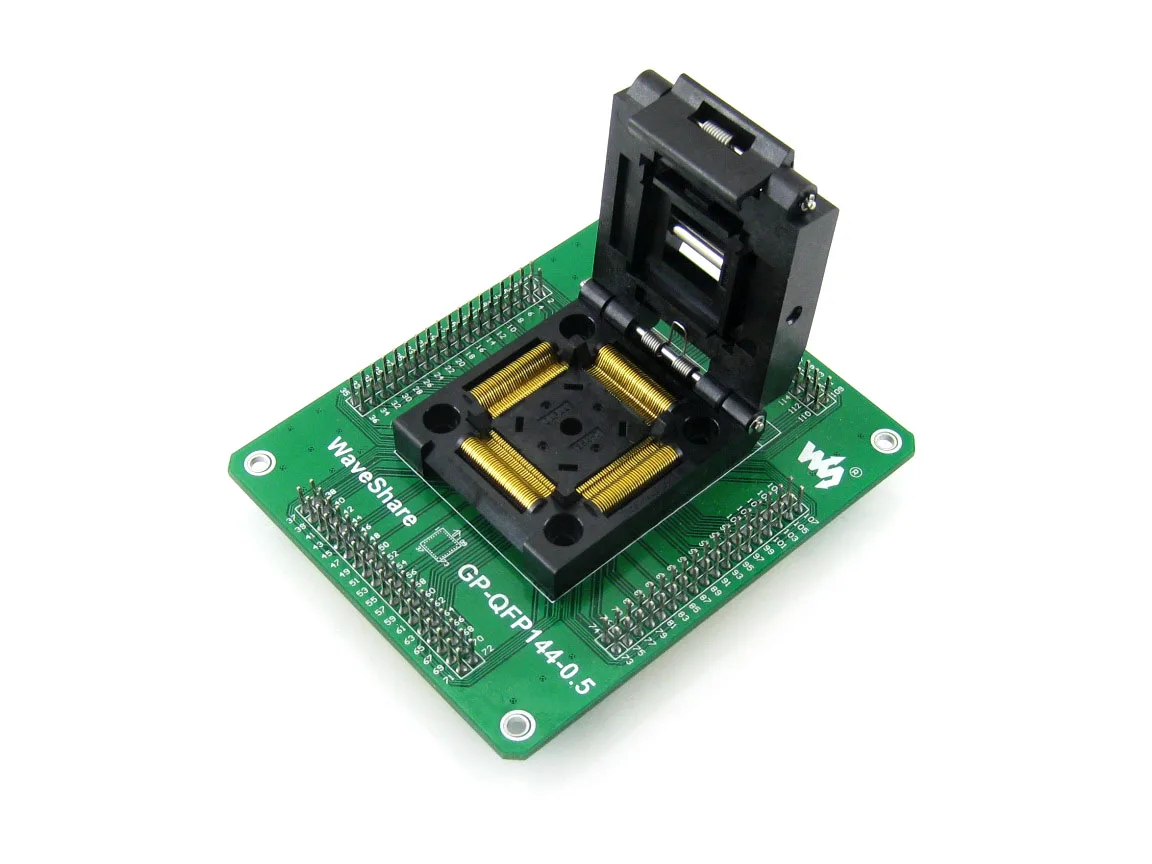

Фотографии продукта

QFP144 универсальное программирующее сиденье/тестовое сиденье естественное изображение, нажмите на картинку, чтобы просмотреть карту HD:

Список конфигурации

GP-QFP144-0.5 блок программирования и время; 1 Фитинги посылка (в том числе 20 цветов линии DuPont и 20 длинные иглы) и времена (1 шт.)

'
