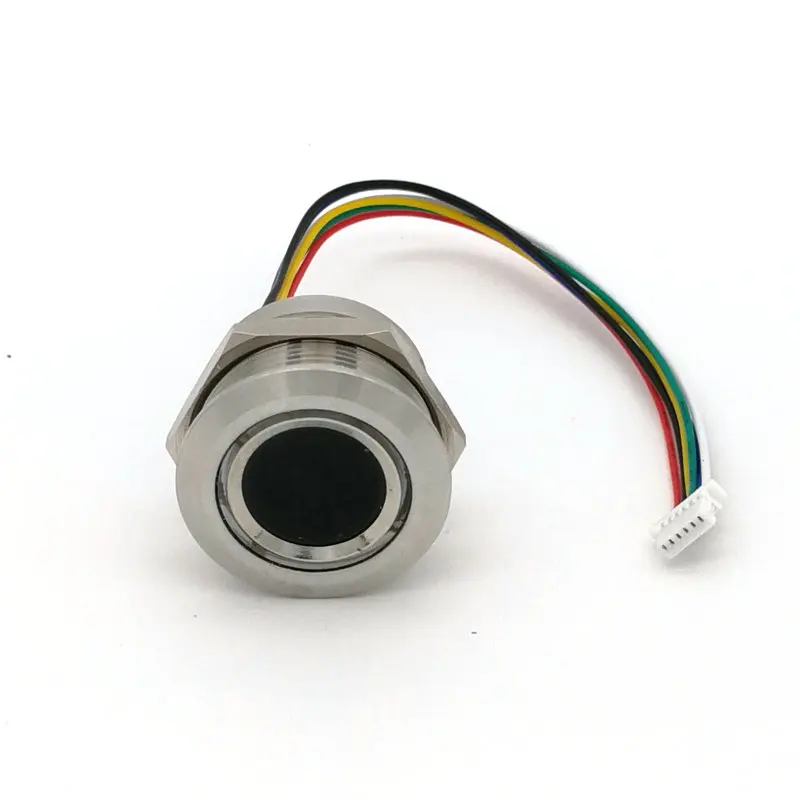

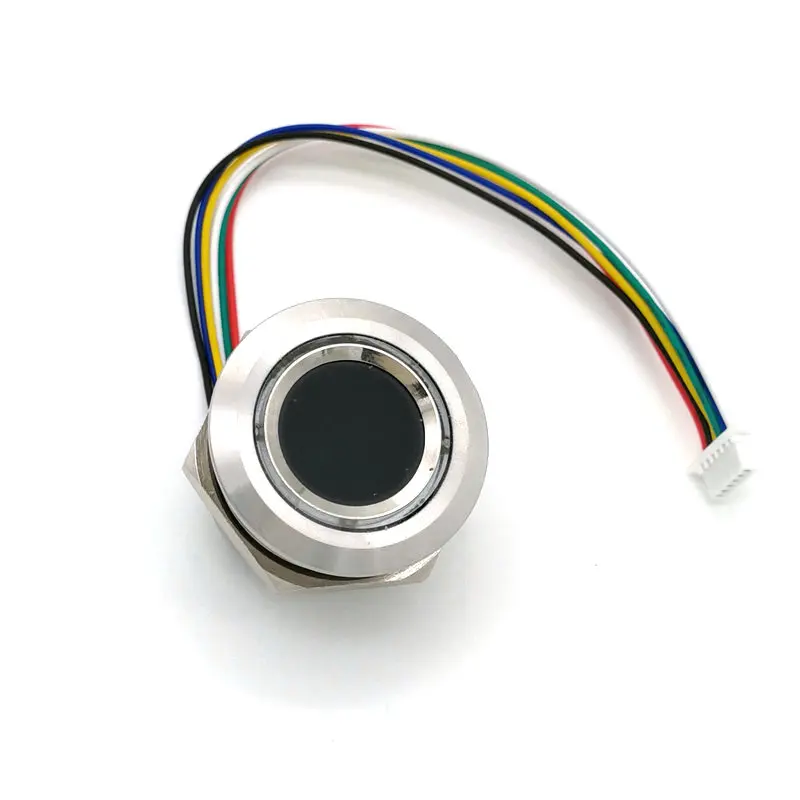

R503 конденсатор модуль отпечатков пальцев интегрирует чип отпечатков пальцев,Пиксели: 192*192 пикселей;

С записью отпечатков пальцев, обработка изображений, хранение отпечатков пальцев, сравнение отпечатков пальцев (1:1) или поиск отпечатков пальцев (1: N) Другие функции.

Технические параметры

Мощность напряжение питающей сети:DC 3,3 V

Мощность Потребляемый ток:

Рабочий ток 30 мА (стандартное значение)

Максимальный ток 40mA

Время ввода отпечатков пальцев: <0,3 секунд

Площадь окна: диаметр 15 мм

Пиксели: 192*192 пикселей

Разрешение изображения: 508 точек/дюйм

В комплекте:

Метод сравнения (1:1)

Метод поиска (1: N)

Емкость для хранения: 200 Золото

Уровень безопасности: Уровень 5 (от низкого до высокого: 1, 2, 3, 4, 5)

Скорость Ложного распознавания (FAR): <0.0001%

Процент отклонения (FRR): <1.0%

Время поиска: <0,3 секунд (1: 1000 время, среднее значение)

Верхний компьютерный интерфейс: RS232 (TTLLogic уровень, 3,3 В)

Скорость передачи данных: (9600╳N) bpsAmong themN = 1 ~ 12 (значение по умолчанию = 6, что is57600bps)

Рабочая среда:

Температура градусов-20℃-+ 45℃

Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)

Интервал между линиями 6 P, 1,0 мм, резьба isM25,

Диаметр отверстия дверной панели is25мм, подходящая толщина is10mmследующее

Встроенный: красный, синий, может управлять огнями с инструкциями, картинка выглядит следующим образом:

Дополнительно: 5, 6 футов используется в качестве источника питания батареи., сенсорный зондирующий источник питания isDC3.3V-5 V, ток is5uALeft и правый, должен быть обычным источником питания, чувствительный выход низкого уровня, когда есть палец, пробуждение MCU для питания модуля отпечатков пальцев, таким образом, достигается цель экономии электроэнергии.

R503Size диаграммы

R503Line схему последовательности

R503Can followK216Control подключения платы

R503Can followK200-3.3VConnection

R503FollowK215Connection
