RAMBo V1.4 материнская плата Шаговые драйверы интегрированная печатная плата для Lulzbot Taz6 3d принтер GV99

RAMBo V1.4 материнская плата Шаговые драйверы интегрированная печатная плата для Lulzbot Taz6 3d принтер GV99

Описание:

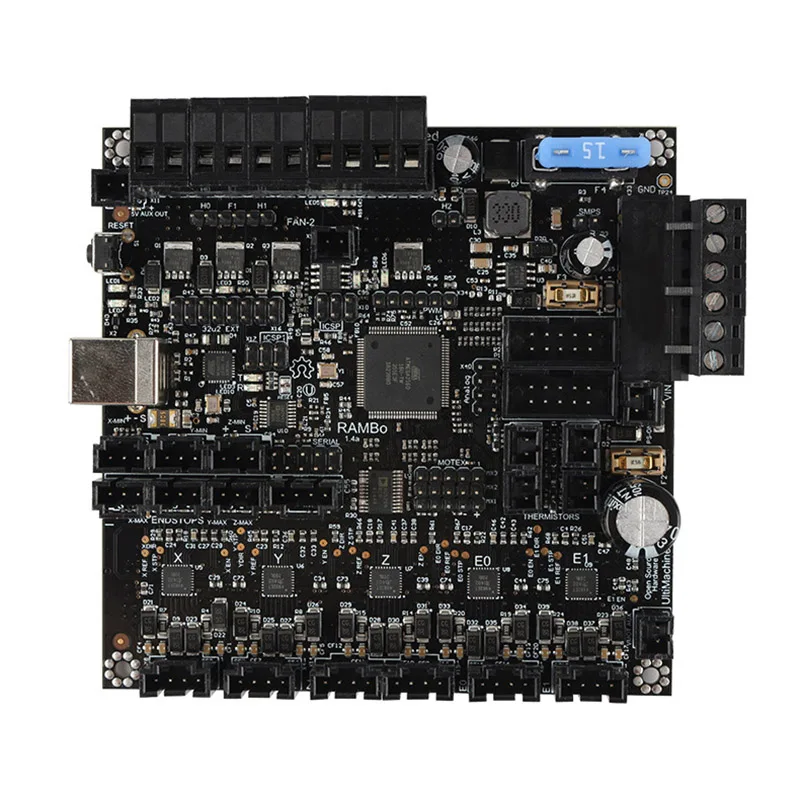

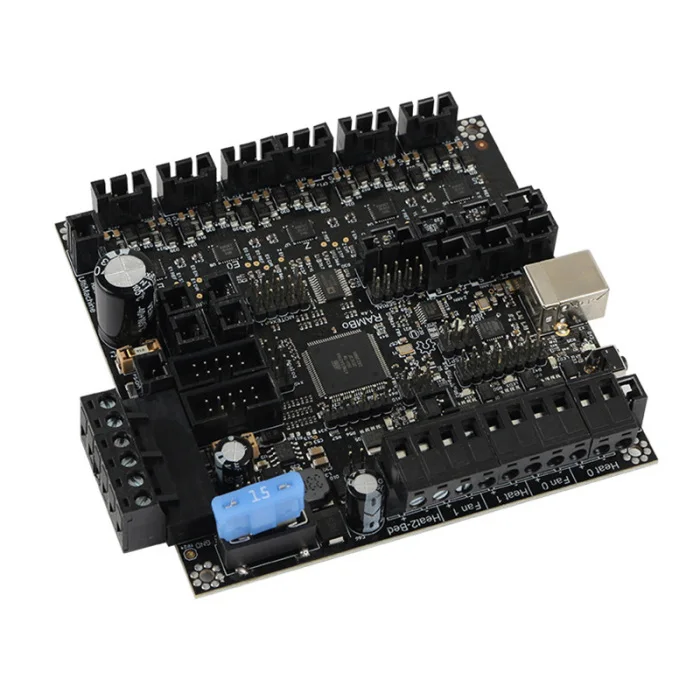

Это Рэмбо v1.4. Плата RAMBo-это все в одном 3d-принтере. Это полный ремикс нашего дизайна RAMPS с мега и шаговыми драйверами все на одной Интегрированной печатной плате. Именно там он получил название RAMBo-(R) epRap (A) rdu- (M) ega-совместимый (M) другой (Bo) ard. Это та же плата, которую вы найдете в принтере Lulzbot Taz6

Особенности:
5 встроенных 1/16th микроступенчатых двигателей, 5 PWM Mosfet выходов, 4 входа термистора, цифровой trimpot (без крошечных ручек для переключения), SMPS поддерживает печать без хоста на напряжениях электропитания от 10-24 В постоянного тока, 3 независимых предохранителей защищенных силовых рельсов, LUFA USB, высококачественные разъемы
Материнскую плату

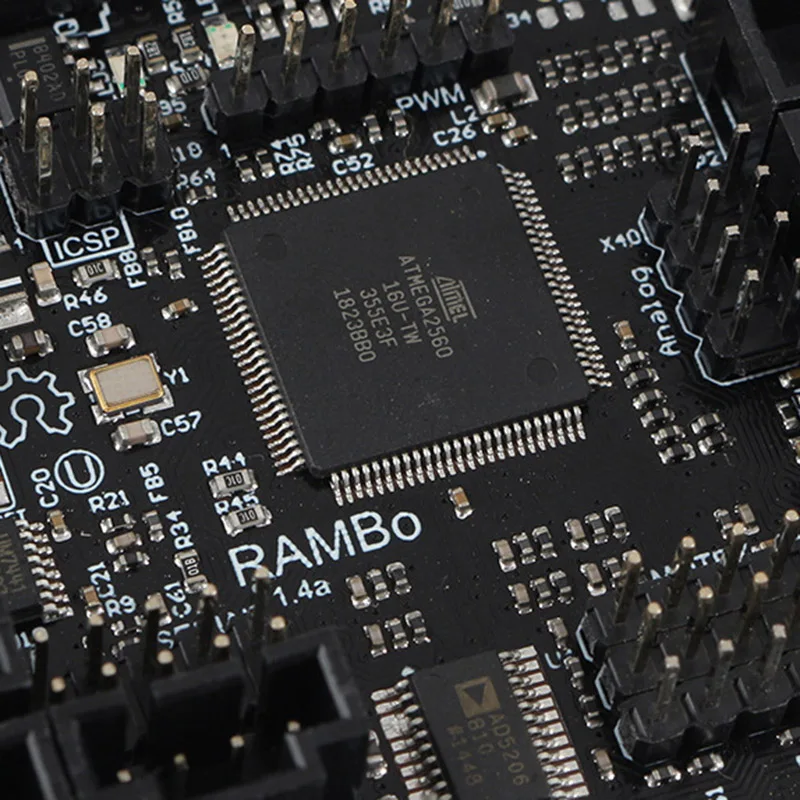

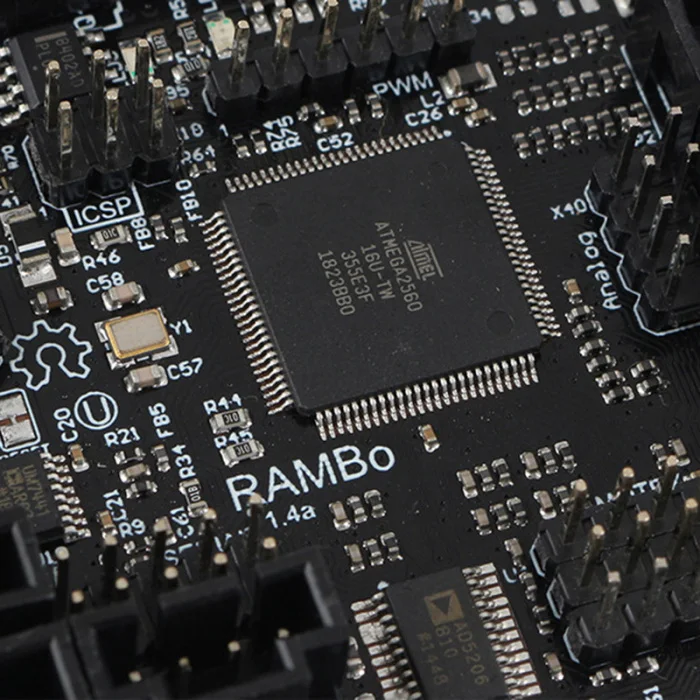

Совместимые Процессоры Atmega2560 и Atmega32u2 совместимы со всеми прошивками класса RAMPS
Кристаллы для usb и mcu (Точность синхронизации до 10ppm)
4 термистор домкраты
Все дополнительные контакты разбиваются на обоих процессорах (позволяет использовать 32u2 для программатора LUFA AVR и т. Д.)
2 канальный SDRAMPS Совместимость SPI прорыв
Драйверы двигателей
5 A4982 1/8th микрошагов драйверы двигателей с 1,1/2,1/4,1/16 в качестве опции (2 разъёма для Z-осям)
Цифровой тримпот для Шагового управления током
Ограничение тока на драйвере IC VCC для предотвращения постоянной задержки
Микростеп режим, настроенный MCU через прошивку (не нужны перемычки)
Тестовые точки для сигналов управления водителем
Штыри шага и направления находятся на своих портах для синхронного перемещения
Дополнительные порты драйвера для до 3 дополнительных драйверов (некоторые из контактов расширения двигателя делятся с max endstop и pin, выделенный для расширения SPI-SS)
PWM DC выходы (экструдеры, вентиляторы и т. Д.)
6 выходов
МОП-транзистор с низким сопротивлением для прохладного бега
Светодиодный индикатор для каждого канала
Мощность
Три независимого питания рельсы
С подогревом, 15A 12-35 V
Экструдеры + вентиляторы и логика, 5А 12-35 В (предохранитель можно обменять на емкость до 10А)
Моторы, 5А 12-28 в (предохранитель можно обменять на емкость до 10А)
Встроенный SMPS для 5 V поколения от 10 V-26 V вин
Печатная плата
4 слоя
2 унции меди на всех слоях
Высокое Качество, Высокая температура FR4-TG130 PCB
Золото по подслою никеля отделка
Предохранители
2 пользователя Сменные предохранители NANO2
Номер детали: 0448005.MR
F2: двигатели и бортовой источник питания
F3: экструдер нагреватель + выходы вентилятора и логика
1 пользовательский сменный автомобильный предохранитель
F4: автомобильный предохранитель типа 15A ATO для подогрева

Посылка включает в себя:

Выбор 1:
1 х RAMBO 1.4A материнская плата
1 х кабель
3 x 4pin терминал
2 x 2pin терминал

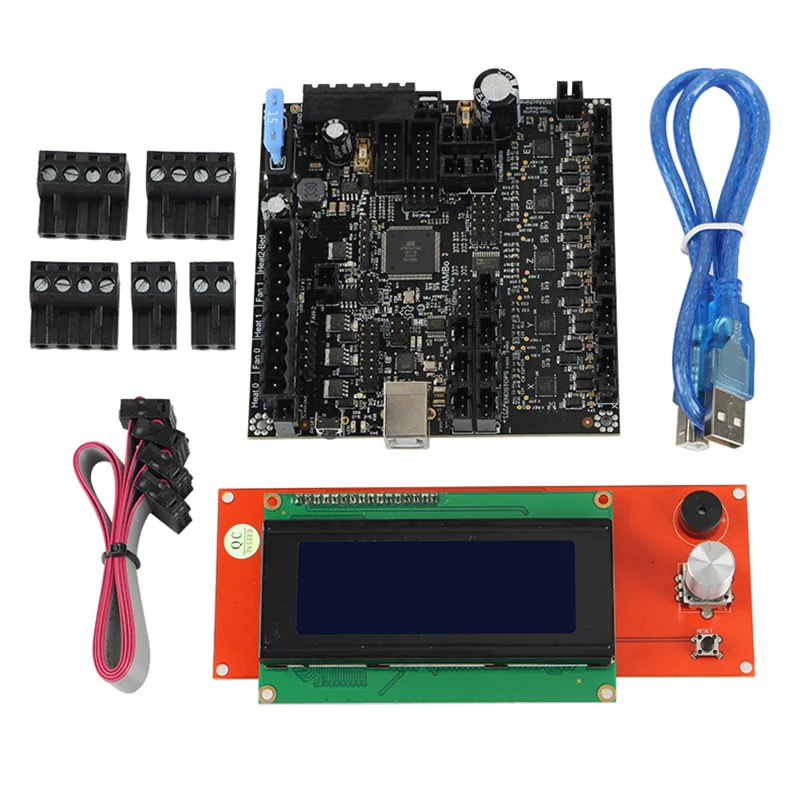

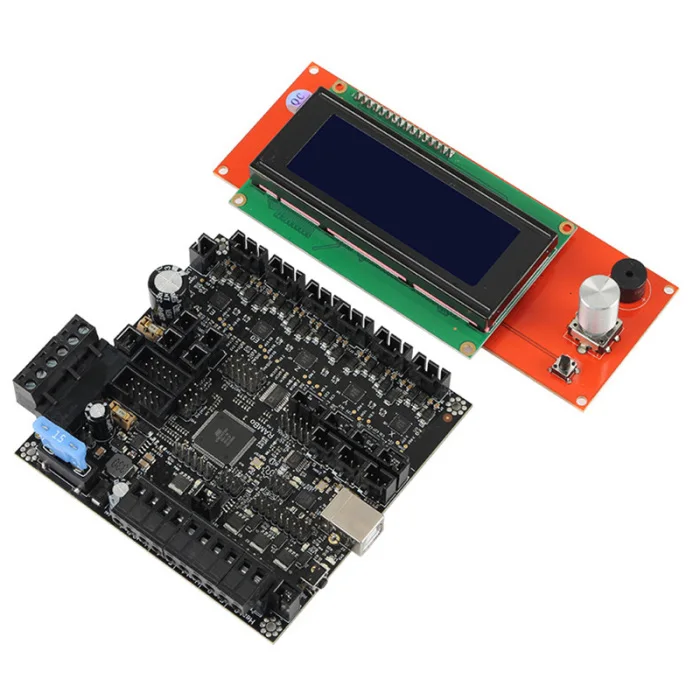

Выбор 2:
1 х RAMBO 1.4A материнская плата
1 х кабель
3 x 4pin терминал
2 x 2pin терминал
1x2004 ЖК-дисплей
2 х плоский кабель
