Расходомер DN15/20/25 Modbus/188 протокол RS485 Связь цифровой Дисплей

Счетчик воды характеристики:RS485 коммуникации; Рабочая мощность 3,6 V-24 V;ПоддержкаModbusСоглашения/188 протокол; расстояние передачи далеко, до 1000 метров; качественного водонепроницаемого материала хорошо IP68 водонепроницаемый класс; электронный импульсный массажер подсчета тип; цифровым дисплеем; В этом сообщении содержится в мгновенная подача сообщения данных; пустой поворота меняется, точность измерения достигает 0.00001m3.

1, низкое энергопотребление, длительный срок службы, не требующий технического обслуживания цепи

Магнитный туннельный датчик с нулевым энергопотреблением, технология отключения питания ЦП, Низкий рабочий ток, встроенная большая емкость литиевой батареи, Предварительный расчет в течение 30 лет, и фактическая работа для более 10 лет.

Нет необходимости Замените батарею и другие цепи техническое обслуживание. Когда внешний источник питания автоматически переключается на внешнюю мощность, внутреннее энергопотребление сохранено. Внешний рабочий ток такой же низкий, как и 0.3ма, и литиевая батарея работает на удаленной системе передачи более 6 лет.

2. Полномасштабное точное измерение с нелинейной кривизной компенсации

Серия Электронные счетчики воды принять Многоуровневая нелинейных компенсации кривой, и поток точность определения его местонахождения составляет 0.05%. Количество воды отображается в 9 бит жидкокристаллического дисплея, показывая, самая маленькая шкала 0.00001m3 и минимальная единица 0.0001m3 метра для чтения.

3. водонепроницаемый класс IP68 запечатывания цепи,ВыдерживатьРазличных сложных климатических испытаний

Серия Электронный счетчик воды разработана самостоятельно с помощью базовой таблицы и блок для электрической цепи; защита блок для электрической цепи IP68 класс, Водонепроницаемая глубина сжатия 50 метров (0.5MPa), и Полностью герметичная водонепроницаемая защита вызвана водой и влажностью. Отделенная конструкция делает счетчика воды поздно замена и обслуживание простой и низкие эксплуатационные расходы.

4. метод отклонения скорости для интеллектуального распознавания неправильного использования, вызванного Секцией управления воздушным движением и водяным молотком

Это обычное явление, что чувствительный измеритель влияет на Воздух трубопровода и колебания давления. Интеллектуальный электронный счетчик воды может точно измерить скорость потока крыльчатки, и в зависимости от данных о разности скоростей и анализа феномена пустого вращения счетчика воды, и автоматически фильтрует количество воды, произведенной при пустом вращении. Решение этой проблемы-интерпретация интеллектуального электронного преимущества счетчика воды.

5. национальная стандартная установка размера и замена операции просты

Серия 15 мм, 20 мм и 25 мм стандартный размер Электронных Счетчиков Воды соответствуют национальным стандартам счетчиков холодной воды. Метод установки такой же, как у обычных механических счетчиков воды, и может быть непосредственно заменен. Данные о объемах воды отображаются по ЖК-номерам, а калибровка счетчиков воды интуитивно понятна и проста.

6. двусторонний дозатор для соуса с закрывающимися крышками и анти флип

Серия Электронных Счетчиков Воды использует запатентованный обратный клапан для контроля водозабора, который не только определяет необходимость падения воды и выхода воды, но и эффективно предотвращает обратную установку счетчиков воды. Минимальный начальный расход воды 15 мм достигает 2 литров в час.

7. обладает высокой чувствительностью и износостойкие структура, длительный срок службы

Эта серия электронный счетчик воды Базовый стол принимает длительный срок службы механизма дизайна. Два полюса крыльчатки соединены с валом из нержавеющей стали и рукавом вала агата. Тест износостойкости в 100 тысяч тонн и выше протестирован, механизм передачи не является фрикционным, и чувствительность счетчика воды высока. Без механического износа, метрологические характеристики остаются стабильными. Верхний магнит крыльчатки основания счетчика воды отделен специальной герметичной полосой, чтобы избежать сбоя крыльчатки вращаться из-за адгезии ржавчины и другого мусора на магнит.

8. антимагнитные и анти-повреждения

Серия Электронный счетчик воды основание настольной добавляется к анти-магнетический анти Магнитная стальная пластина, которая не только препятствует внешним, но и создает сильное магнитное поле помех, но также укрепляет устойчивость к давлению и морозостойкость внутри счетчика воды, благодаря давлению контрастность и испытание на давление замораживания тесты.

9. расходомер функция

Серия электронных счетчиков воды может обеспечить функцию измерения потока в реальном времени, и номинальная точность потока 2. расходомер счетчик воды обеспечивает MODBUS Международный стандартный протокол передачи данных, RS485 интерфейс, и может быть непосредственно интегрированы с ПЛК оборудования. Интеллектуальный электронный дистанционный счетчик воды имеет простое подключение к проводке, безопасный и надежный сигнал, отсутствие экранирования сигнала; измерение литиевой батареи, длительный срок службы; данные в реальном времени и мониторинг состояния, автоматически заполняется каждый день.

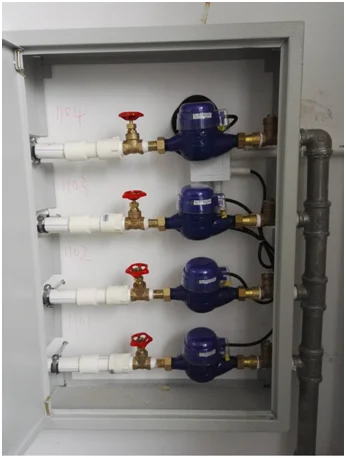

1, передача данных, степень чтения счетчика: электронная Удаленная передача принимает 485 автобусных соединений в коридоре, после того, как сбор данных упакован через GPRS данные, точность данных может достигать 100%, по сравнению с воздействием интенсивности света на фотоэлектрическую удаленную передачу легко влияет на местную среду водомера, И Беспроводной удаленный измеритель объема воды легко зависит от среды установки счетчика воды.

2, избегайте холостого молота и других явлений: наш счетчик воды использует алгоритм фильтрации холостого хода, чтобы решить проблему водомера холостого хода.

3, измерение объема микро-воды: 0,00001 куб. м, может эффективно контролировать небольшое потребление воды пользователя, может достичь капельного замера.

SM-10HДатчик modbus протокол полного электронный счетчик воды

1 формата протокола

1,1 чтение регистра

Верхний компьютер команда:

Примечания: Номер станции: 1-255, количество слов: 1 ~ 20, номер функции = 03 H

Сначала обратитьсяH: первый адрес первого адреса-L: первый-низкий. Адрес: 0000H-FFFFH

Нижняя машина ответ:

Примечания: Номер станции: 1-255, отправка данных с основной станцией, функция = 03 H

CRC-L: CRC низкая позиция CRC-H: CRC высокая.

1,2Определение регистра (первый адрес)

0000-0001: накопленные объем воды, bcd код, высокий байт. Только для чтения, чтение нужно читать 8B один раз.

Представительство диапазон:0000,0000 m3-9999,9999 m3

0002-0003:Мгновенная подача,BCD код, высокая байты в передней части. Читайте только в том случае,Чтение нужно читать 8B один раз.

Представительство диапазон:00 00 00 0,0-99 99 99 9.9L/ч

При чтении необходимо считывать накопившуюся воду и резервные поля. Адрес0000, юбка длиной до колена(При выборе руководствуйтесь длиной4.

Режимы:

Цвет волос:01 03 00 00 00 04 44 09

Оплата:01 03 08 12 34 56 78 00 00 71 57 7B C4

Объяснить:12 34 56 78На текущее количество воды,BCD код, 4Бит целое,4Десятичного числа,

Фактическая стоимость является1234.5678m3;

00 00 7157Со стороныМгновенная подача,BCD код,7Бит целое,1Десятичного числа,

Фактическая стоимость является715.7L/ч;

Примечание:Конечный номер сертификата счетчика воды2 цифр-это общение адрес и шестнадцатеричный код.Как правило, завод 0x01 ~ 0x99. Если вам нужно изменить на тот адрес, который указан, вы можете попросить завода-изготовителя для инструмент для операции программного обеспечения.

Тесты использование

RS485 связи источник питания постоянного тока предложении 7-12 V

КрасныйМощность питанияЧерныйМощность отрицательное заземлениеЦвет: желтыйКоммуникация положительная + A Синяя: связь отрицательная-B

'
