Описание
Если вы хотите купить, пожалуйста, свяжитесь с нами, у нас есть коллега, отвечающая за этот продукт. Она даст вам лучшую цену. с нетерпением ждем вашей информации.

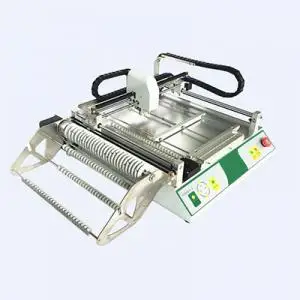

RDG802A машина SMD
Вращающаяся головка на 360 °
Аппаратные средства свойства
Граница этого оборудования составляет 875 мм * 640 мм * 310 мм, в основном состоит из рабочей головки, верхней и нижней визуальных систем, рабочего стола, кормовых стеллажей и т. д. подвижный диапазон осей X и Y составляет 395*445 мм, в то время как подвижный диапазон осей Z-15 мм., печатная плата размером 330*340 мм в большинстве случаев, доступна для Объединенная доска.
Технические параметры
| Версия | RDG 802A |
| Применимая печатная плата | 20 мм * 20 мм -- 330 мм * 340 мм |
| XY Диапазон перемещения | 425*500 мм |
| Z Диапазон перемещения | 15 мм |
| Возможность крепления | 5500 компонент в час |
| Точность монтажа | 0,025 мм |
| Применяемые компоненты | 0402,0606,0805,Sop8. .. QFN |
| Поставка компонентов конфигурации | Липучка натуральная,Большой пакет (IC) |
| Ширина ленты, комбинации подачи | 8 мм, 12 мм, 16 мм (8 мм = 22 12 мм = 3 16 мм = 1 ic = 1) |
| Фидеров | 26 |
| Размеры машины | 875 мм * 640 мм * 310 мм |
| Визуальный камера | 2 HD CCD камера |
| Визуальная система (вниз) | Автоматическое распознавание fiducial mark |
| Визуальная система (вверх) | Автоматическое распознавание компонентов и регулировка |
| Вакуумный насос | 3 какуумного насоса (один положительный, два отрицательных) |
| Мощность питания | AC220V или AC110V |
| Мощность | 150 W |
| Вес | G.W: 60 кг N.G: 50 кг, вакуум W.: 76 кг |
| Размер упаковки | 0,4 |
Преимущества:
Промышленная визуальная система, с профессиональными визуальными схемами, чтобы определить центр компонентов, рассчитать смещение положения и смещение ангела, чтобы мы могли выбрать и место эффективно.
Промышленная прочность при визуальной системе
Он может определить точку отметки и определить координаты компонентов вручную или автоматически
Немой вакуумный насос
С 2 встроенными импортными бесшумными вакуумными насосами и воздушным насосом. 5. ручной интерфейс man-machine. Чип место зоны
Список аксессуаров: TVM802A список аксессуаров:
1) Машина для выбора и размещения 802A: 1 комплект
2) 4 типа сопла: всего 4 шт
(Версия: No.1-1 шт., No.2-1 шт., No.3-1 шт., No.4-1 шт.) 3) кнопка включения на Мощность линии: купальное полотенце, 1 шт
4) сетевой кабель: 1 шт.
5) USB провод (видео кабель): 2 шт
6) пружина: 1 шт.
7) 1,5 мм Шестигранная отвертка: 1 комплект
8) гаечный ключ: 2 шт
9) Смазка: 1 шт.
10) резиновое кольцо: около 10 шт.
11) видеотренировка: 1 комплект
12) Руководство пользователя: 1 шт.
Дэвид Андерс'Отзывы могут дать немного зажигания на этом рабочем столе выбрать n место машины для вас
Прибыла машина для выбора места! Несколько недель назад я заказал RDG802A (вариации TVM802A), от + RobotDigg Шанхай, и он был только доставлен! Я работаю с +Эшли LiuОт RobotDigg, чтобы получить правильное сочетание функций и цен. Я не могу дождаться, чтобы открыть и настроить!
Характеристики
- Номер модели
- RDG802A
