Описание

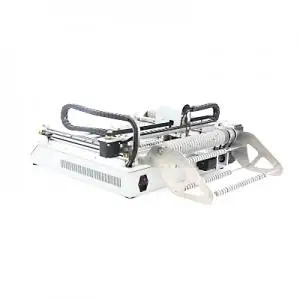

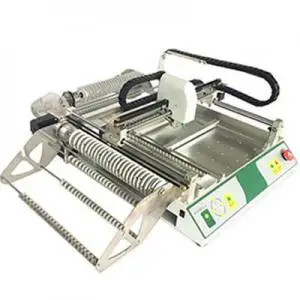

RDG802B (TVM802B) разработан для удовлетворения потребностей клиентов в большем количестве материалов, в моделях RDG802A (TVM802A), основанном на введении высокопроизводительной, экономичной, высокой надежности, машина для размещения с полным видением.
Paypal купить сейчас, стоимость доставки включает FedEx, DHL или TNT, 4190 USD в Австралию, Канаду, США и Западную Европу, пожалуйста, подтвердите адрес доставки и укажите контактный номер доставки
Особенности: двойной выбор и место головки или двуглавый, конструкция двойного видения, автоматическая точка распознавания, Международная общая насадка, замена более удобных материалов стека до 46, внимание продукта на деталях, классический и надежный!
1. Аппаратная свойства
Граничный размер этого оборудования составляет 950*930*300 мм. Он в основном состоит из рабочей головки, верхней и нижней визуальных систем, рабочего стола, кормящих стеллажей и т. Д. подвижный диапазон оси X и Y составляет 395*4450 мм, а подвижный диапазон оси Z-15 мм., PCB размера 260*330 мм на самом деле, доступных для Объединенная доска операции.
2. Технические параметры
| Версия | RDG802B |
| Применимая печатная плата | 10 мм * 10 мм-330 мм * 260 мм |
| Ось XY Диапазон перемещения | 395*4450 мм |
| Перемещение по оси Z Диапазон перемещения | 15 мм |
| Размещающая головка Кол-во | 2 |
| Возможность крепления | 5500 компонент в час |
| Точность монтажа | 0,025 мм |
| Применяемые компоненты | 0402,0606, 0805,5050 sop8 TQFP, QFN |
| Компоненты поставить конфигурации | Намотка ленты, массовая посылка (IC) |
| Фидер ширина | 8 мм, 12 мм, 16 мм |
| Подающее устройство | 46, включая 8 мм = 38, 12 мм = 6, 16 мм = 2 (можно настроить) |
| Размеры машины | 875mm * 930mm * 310mm |
| Визуальный камера | 2 HD CCD камеры |
| Дно визуальная система | Автоматическая идентификация точки метки |
| Топ визуальная система | Отрегулируйте положение и угол смещения |
| Stick фидер | Opention |
| Вакуумный насос Кол-во | 2 Вакуумный насосИ 1 воздушный насос |
| Мощность питания | AC220V или AC110V, 130 W |
| Вес | Вес брутто: 65 кг Вес нетто: 55 кг, объем: 0,38 м3 |
| Поддержка PCB программного обеспечения | Protl99/AltiumDesigner/Орел/колодки/Протей/аллегр и т. Д. |
Характеристики
- Применение
- Pick and place machine
- Номер модели
- RDG802B
