436 руб.

Описание

PCBSimple и easyemcnext зонд магнитного поля (Itype) краткое введение:

Большой зонд магнитного поля, в, маленькие и электрические зонды поля в основном используются для выпрямления излучения эмиспейса.

Магнитный зонд extra large (IIItype) в основном используется выпрямление

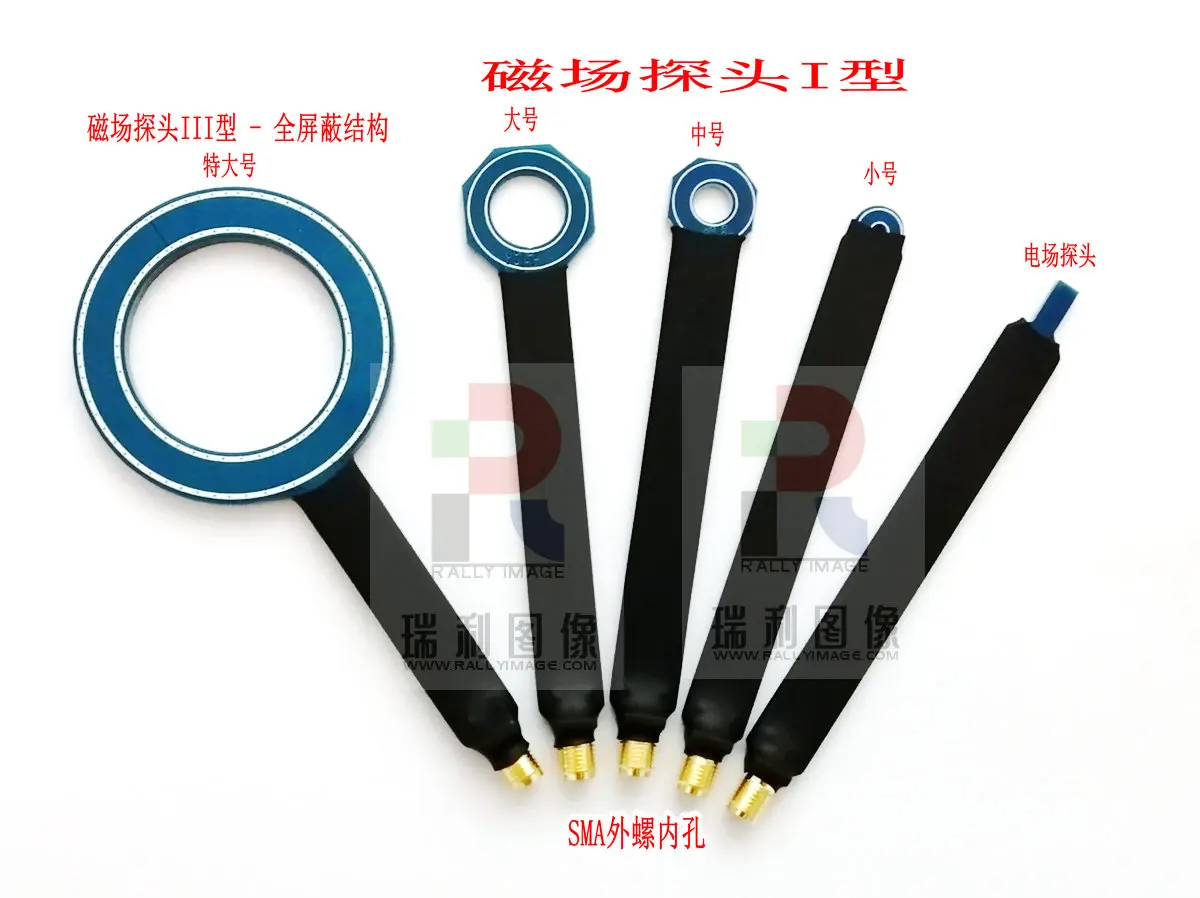

Очень большой (IIItype):Зонд частьКонтур ширинаAbout5См, Толщина approximately4.2mm, Длина approximately10cm 。

Очень большой isIIItype,

Очень большой (IItype):Зонд частьКонтур ширинаAbout5.5См, Толщина approximately2.3mm, Длина approximately10cm 。

Тубы: ширина зонд часть about2.1cm, Толщина approximately2.3mm , Длина approximately10cm 。

Средний размер, ваш заказ, пожалуйста, прочитайте следующие шаги по ширине зонд часть about1.4cm, Толщина approximately2.3mm , Длина approximately10cm 。

Труба: ширина зонд часть about0.8cm, Толщина approximately2.3mm , Длина approximately10cm 。

Электрического поля зонда (бесконтактная): длина зонда часть about10mm, Толщина approximately2.3mm , Длина approximately10cm 。

Магнитное поле probeItype (большой средний маленький), 1MHz-6GHzFrequency ответ схема (измеряется):

Rectification of Conduction and Radiation of EMC EMI Near-field Probe

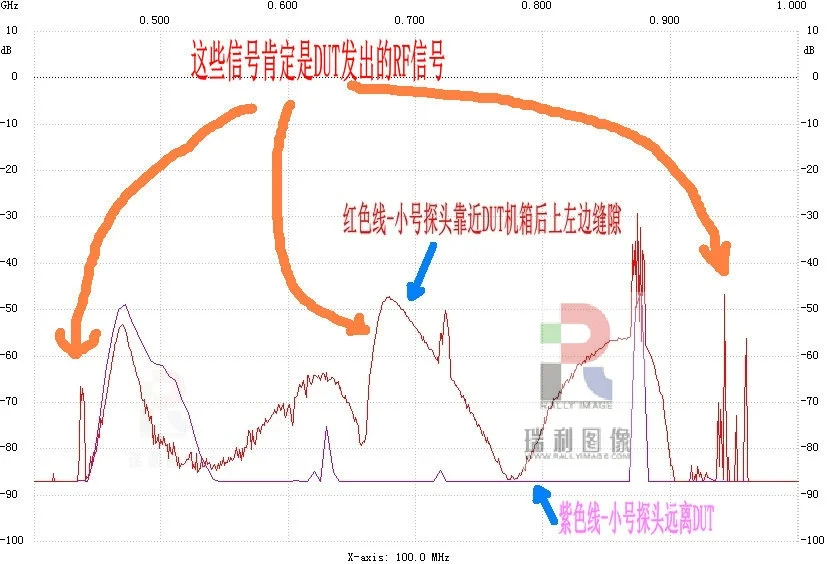

Трубный зонд, meetRFLow noise30dBamplifier, введите фактическую схему использования спектрометра снова:

\
\

Rectification of Conduction and Radiation of EMC EMI Near-field Probe

\
\

Электрического поля probeItype, 1MHz-6GHzMeasured амплитудно-частотная характеристика схема:

\
\

Rectification of Conduction and Radiation of EMC EMI Near-field Probe

\
\

\
\

AboutItype 、 IItype 、 IIItype, мое предложение:

\
\

\

Для начинающих, пожалуйста, selectIType зонд, BecauseIMagnetic поле зонда (большой средний маленький) датчики подвергаются (без Экранирование), это не только в том случае получает магнитного поля сигналов, а также получать электрического поля сигнала, ощущение Заключается в том, что чувствительность лучше, я думаю, что это должно быть под названием электромагнитный зонд в теории. 。 IThe минус Модель: восприимчив к незначительных помех при электрического поля сигналы во внешней среде 。

\
\

IIТипЗонд магнитное поле принимает половину щит структура, трехсторонний Спиннер пластиковый магнитного поля индукционной катушки защищены от медный лист, без Медная Кожа с одной стороны 。 эффект экранирования внешнего электрического поля, быть расположенным betweenI, IIIBetween типов.

\
\

IIItypeМагнитное поле зонд принимает полностью экранирующей структуры,Значительно подавления помех электромагнитных помех во внешней среде, это настоящий Магнитный зонд. 。

Rectification of Conduction and Radiation of EMC EMI Near-field Probe

Rectification of Conduction and Radiation of EMC EMI Near-field Probe

Применение метод:

1. Если ваш спектрометр старый и не имеет встроенного предусилителя, увеличение рекомендуется d30dbleft и rightRFamplifier.
Зонд и усилитель 、 схема спектрометр
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
2. Если у вас Шум уровень спектрометр меньше than-110dBmOr уже Со встроенной предусилитель , Внешние зарядные устройства не предусилитель 。
Зонд 、 анализатор спектра ( Со встроенной предусилитель ) Схема подключения:
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
Зонд магнитного поля для печатной платы ближнего поля обнаружения магнитного поля, зонд магнитного поля также может быть использован для обнаружения утечки магнитного поля в зазоре чехол 。 при использовании Зонд магнитного поля совместим с направлением потока тока, так что как можно больше линий магнитного поля может пройти через петлю зонда 。
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
Электрического поля зонда (бесконтактная) используется для Ближнего радиуса действия электрического поля обнаружения, Зонд перпендикулярна проводник в тех случаях, когда ближнего поля электрического поля зонд используется 。
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
\

SMBTransfer модуль:

Зонд isSMA Интерфейс, не против часовой стрелки на Интерфейс, для удобства при измерении сделано aSMBTransfer модуль, то, пожалуйста, свяжитесь с продавцом, если это необходимо
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
Каждому подарит ящик для хранения, удобный для вас, чтобы хранить зонд 、 усилитель 。
Rectification of Conduction and Radiation of EMC EMI Near-field Probe
Будьте внимательны: выходной сигнал этого зонд очень мала (uVlevel) размер подойдет детям в возрасте от fit20dBAbove низкая noiseRFAmplifier Применение 。 Применение rs также должны понимать спектрометр, EMCRelevant знания,
