RF203; 2,4 ГГц светодио дный RF touch диммер; DC5-24V вход

Описание

Рабочая температура:-20-60°C

Напряжение питания:DC5V-24 В

Выход:1 каналов

Режим подключения: общий анод

Внешние размеры:L120 & Чи;W62И Чи;H24mm

Размер в упакованном виде:L185 & Чи;W145И Чи;H52 мм

Вес нетто:220G

Вес брутто:314G

Статическая Потребляемая мощность: <1 Вт

Выходной ток:<16A

Выходная мощность: В 12 В: <192Вт, В 24 в: <384W

TouchRЭмоцииУправление

Рабочая температура:-20-60°C

Режим питания:AAA* 3

Напряжение питания:1,5V* 3

Частота передачи: 2,4 ГГц

STandbyПотребляемая мощность:0,015MW

Ток в режиме ожидания:60UA

РаботыСоставТок:200uA

Выбросов ток:10MA

Дистанционное расстояние:Около 30 м

Время работы в режиме ожидания: 6 месяцев

Антенна: приемная антенна сигнала дистанционное управление 2.4g; Функция: вкл/выкл и Клавиша режима, длительное нажатие кнопки, вы можете включить/выключить выход контроллера, короткое нажатие кнопки, вы можете переключить режим; Совпадение: совпадение кода ключа, обратитесь к 4 для методов использования; Очистить код, в процессе использования контроллера, если вы больше не хотите использовать пульт дистанционного управления, который уже код, затем вы можете достичь его путем очистки кода, методы работы: контроллер выключен, Нажмите и удерживайте клавишу «Match», затем включите питание, протестируйте его с помощью пульта дистанционного управления, если вы не можете управлять с помощью пульта дистанционного управления, указывает на успешность работы, в противном случае повторите эту операцию. DIP: как показано на рисунке 3. Он используется для сопоставления четырех групп адресных кодов контроллера.

Рисунок 3

Питание: индикатор питания, он светится при подключении к внешнему источнику питания; Сигнал: индикатор радиочастотного сигнала, он мигает при получении правильного сигнала дистанционного управления; Интерфейс ввода/вывода: вход питания контроллера и выходной порт нагрузки, пожалуйста, обратитесь к рисунку 4 и таблице 1 для подробного описания.

Инструкции по эксплуатации функционального ключа

Этот ключ имеет две функции, длительное нажатие кнопки, вы можете включить/выключить выход контроллера, короткое нажатие кнопки, вы можете переключить режим;

Кнопку mode таблице:

Нет.	Яркость	Примечания
1	100%	Яркость регулируется
2	90%
3	80%
4	70%
5	60%
6	50%
7	40%
8	30%
9	20%
10	10%

Типичные Применение

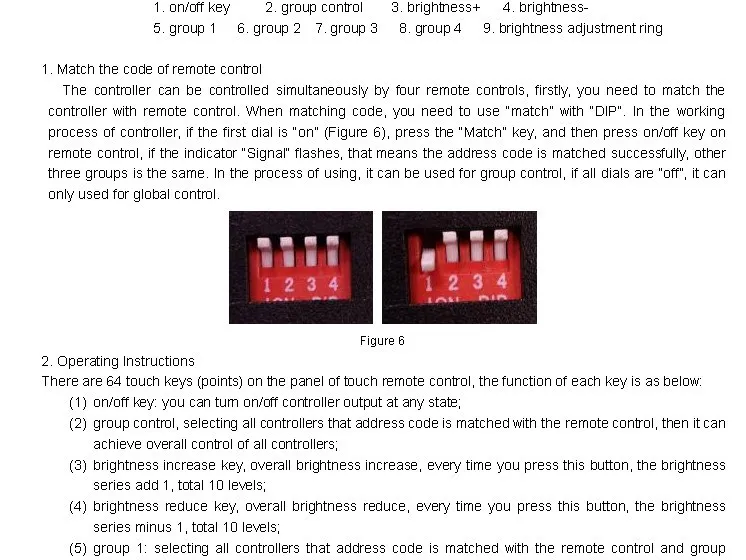

Как показано на рисунке 6: DIP-переключатель используется для группового управления. Контроллер серии имеет четырехзначный циферблат, вы можете отклонить контроллер в четыре группы и управлять ими. Он может осуществлять одиночное управление и общее управление с помощью пульта дистанционного управления.

Как показано на рисунке 8: Есть четыре контроллера, установите их соответственно как группу 1, группу 2, группу 3, группу 4. он может осуществлять групповое управление и общее управление с помощью пульта дистанционного управления. Вы должны работать в соответствии со следующими шагами:

Шаг 1: соответствующий код

Вы должны соответствовать коду перед использованием контроллера, в противном случае вы не можете дистанционно управлять. См. «Четвертый шаг в инструкции контроллера для использования».

Шаг 2: групповое управление контроллерами

Контроллер DIP-нет. 1-4, если «1» включен, контроллер относится к первой группе, и если «2» включен, контроллер относится ко второй группе и т. д. Если более одного в то же время, небольшое число является эффективным.
