Описание

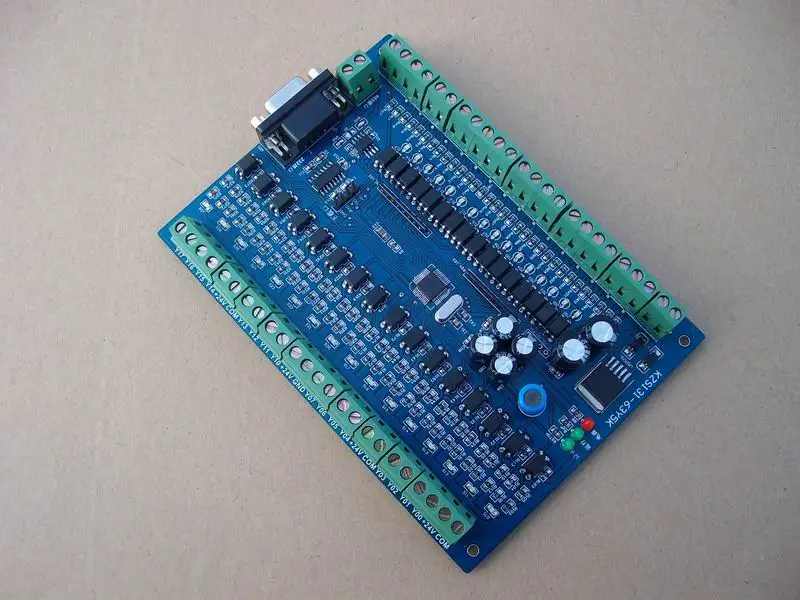

Введение в 16-in-16 трубка с полевым эффектом промышленный Управление макетная плата
lРазмер: 145 мм X 103 мм X 25 мм
lИсточник питания: плата питания DC6To40V
l16-way цифровой входной оптической связи (PC817) изоляции
l16-way трубка с полевым эффектом выход с оптической связи (PC817) изоляции
lВход и выход с индикацией
lС украшением в виде кристаллов oscillator11.0592Mhz
lMCU Внутренний belteeprom
lУправление блоком питания и изоляцией источника питания
lС последовательным интерфейсом связи port232 (для программы и связи)
lС интерфейсом 485, может быть подключен параллельно с несколькими контрольными платами
lТрубка с полевым эффектом (IRF1205) Выход controllable55V44ALoad
Функция:Шестнадцать входов могут быть подключены к датчику типа sixteenNPN, или управлять концевым выключателем оборудования, запуск, стоп-переключатель и т. д., может осуществить Программирование любого устройства управления (имитация Siemenss7-200Switch типа трубки), может управлять DC12VTo55V, 107 Вт
2.Аппаратные средства связи инструкции по маркировке
lПолная версия этикетка:
Примечание: rs485рекомендуется использовать соединение витой пары, соединенное с экранированной витой парой, и заземление защитного слоя, когда несколько модулей подвешиваются на автобус, используйте ручное соединение。
lМетод подключения внешнего сухого контактного переключателя сигнала
lВыход Управление нагрузки
3.STC12C5A60S2Series1TIntroduction на MCU
STC12C5A60S2/AD/PWMСерия одночиповых микрокомпьютеров-это одиночные часы, произведенные по технологии Hongjing. /машинный цикл (1 T) одночиповый микрокомпьютер, высокая скорость/низкое энергопотребление/новое поколение супер anti-interference8051Single микрокомпьютера, код инструкции полностью совместим с традиционными 8051, но fast8-12Times. внутренняя интеграционная max810special reset circuit, 2 RoadPWM, 8 Road high speed10BitA/dконвертация (250 к/с), для управления двигателем, сильные помехи случаев.
nEnhanced8051 cpu, 1 T, однотактный/машинный цикл, код инструкции полностью совместим с традиционными 8051
nРабочее напряжение: STC12C5A60S2Series Рабочее напряжение: 5,5-3,3 В (микрокомпьютер с одним чипом 5 В) STC12LE5A60S2Series Рабочее напряжение: 3,6-2,2 в (микрокомпьютер с одним чипом 3 В)
nДиапазон рабочих частот: 0-35 МГц, эквивалент обычной 8051 из 0 ~ 420 МГц
nПользовательское приложение space8K/16 K/20 K/32 K/40 K/48 K/52 K/60 K/62 kbytes...
nНа чипе integration1280BytesRAM
nUniversalI/рот Нью-Йорк (36/40/44One), после перезагрузки: квази-Двухканальное полостью рта/слабая тяга (Ordinary8051TraditionI/рот) может быть установлен в четыре режима: квазидвухсторонний рот/слабый тяга, толкающий/сильный тяга, вход только/высокое сопротивление, открытая утечка EachI/OPort возможность привода может быть достигается 20 мА, но весь чип не должен превышать максимум 55ма
nISP(Программируемый в системе)/IAP (программируемый в приложении), никаких специальных программаторов не требуется, нет необходимости в выделенном эмуляторе может пройти последовательный порт (P3.0/P3.1) Скачать пользовательскую программа напрямую, одна штука может быть завершена за считанные секунды
nYesEEPROMFunction (STC12C5A62S2/AD/PWMNo interiorEEPROM) 9. Watchdog10.Internal Integration max810special reset circuit (внешний кристаллический 12mwhen, ноги сброса могут быть направленными 1kresistance к земле)
nВнешняя схема обнаружения потери мощности: InP4.6The рот имеет низкий порог напряжения компаратор 5 в одночиповый микрокомпьютер is1.32V, ошибка +/-5%,
3,3 VОдночиповый микрокомпьютер is1.30V, ошибка +/-3%
n12.Источник часов: внешний Высокоточный кристалл/часы, InternalR/COscillator (температурный дрейф +/-5% до +/-10% в пределах) 1 при загрузке пользователем программы, опционально использовать insideR/COscillator или внешний кристалл/часы
Внутренняя при нормальном температураторе/коскилляторе частота:
5,0 VМикрокомпьютер с одним чипом: 11 МГц ~ 15,5 МГц
3,3 VМикрокомпьютер с одним чипом: 8 МГц ~ 12 МГц
Требования к точности не высоки, опциональное использование внутренних часов, но из-за производственных ошибок и температурного дрейфа, при условии фактического тестирования
n13.Total4one16 бит таймера два и традиционный 8051 совместимый таймер/счетчик, 16 бит таймера t0andt1, нет таймера 2, но есть независимый генератор скорости передачи данных
Генератор скорости передачи данных для последовательной связи
Plus2RoadPCAModule может быть осуществлен again2One16Bit таймер
n2Тактовый выходной порт, может beT0Overflow inP3.4/T0 выходные часы, может beT1Overflow inP3.5/T1 выходные часы
nВнешний перерываI/OОткрытым носком7Дорожного движения,Традиционное прерывание края падения или прерывание триггера низкого уровня,И добавить поддержку для прерывания подъемного краяПКАМодульМощность внизРежим может быть пробужден внешним прерыванием,INT0/P3.2, INT1/P3.3, T0/P3.4, T1/P3.5, RxD/P3.0, CCP0/P1.3 (Также может быть установленP4.2), CCP1/P1.4 (Также может быть установленP4.3)
nШИМ (2Дорога)/PCA (программируемый счетчик массив, 2 дороги) --- также может использоваться 2roadd/AUse --- также может быть использован для achie2timer --- также может использоваться для achie2external прерывания (прерывание восходящего края/прерывание падения края может быть поддерживается отдельно или одновременно.)
nA/DПреобразование, 10 бит accuracyADC, Total8Road, скорость преобразования up250K/S (каждый второй 25 миллионов раз) 18. универсальный Полный дуплексный асинхронный последовательный порт (UART), серия BecauseSTC12The-высокая скорость 8051, многоразовый таймер
nSTC12C5A60S2Серия имеет двойной последовательный порт, суффикс hass2логотип имеет двойной последовательный порт., RxD2/P1.2 (может быть setP4.2), TxD2/P1.3 (может быть setP4.3)
nДиапазон рабочих температур:-40-+ 85 ℃ (промышленный класс)/0-75 ℃ (коммерческий класс)
nПосылка: LQFP-48 I/OWhen во рту не хватает, Available2To3Root ordinaryI/рот линии внешних 74HC164/165/595 (может быть каскадные) expandI/рот, также доступно сканирование кнопок DDo для saveI/omount, или doubleCPU, три линии связи, больше последовательных портов.
