Описание
Спецификация версии: версия beltATSuffix, означает, что инструмент может passPCOfUSBmouth (отправить один. тест модуля последовательного порта USBturnTTL) Пульт дистанционного управления и захват данных спектра; Внутренний выход прибора isTTLLevel последовательного порта (ссылка resourcesATmanual, скорость передачи данных может быть установлена.).
1.ПортативныйКраткое введение спектрометр

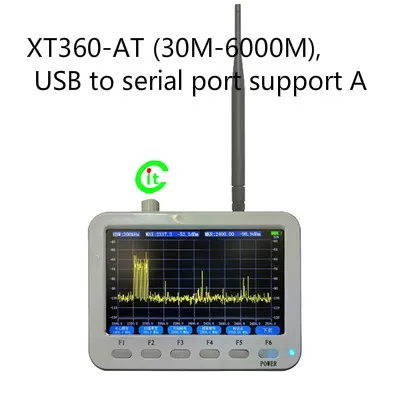

Версия инструмента разделена на базовую версию (XT360), ATEdition (XT360-AT) и beltGPSandSDCardATEdition (XT360-Pro, полнофункциональная версия). порт зарядки прибора и интерфейс данных в одном, физическая форма интерфейса ismicroUSB, модуль последовательного порта adoptUSBThe может осуществлять контроль (USBGift модуля последовательного порта), протокол связи встроен-inATInstruction Набор (Руководство по самостоятельному программированию) 。 кроме того, функция proVersion exceptATData interaction, встроенный inGPSandSDcard (32 Гб) оборудование для позиционирования координат может быть осуществлено, UTCTime синхронная запись и хранение данных спектра, он также может осуществлять функцию измерения записи и воспроизведения., экспорт данных дорожных испытаний, И т. д. 。
2. Функция продукта
Общая функция спектрометра делится на режим спектра в реальном времени, модель термографа и модель водопада.
Режим анализа спектра в реальном времени: сканирование кривой спектра в реальном времени, может установить диапазон (ширина развертки)/RBW (пропускная способность разрешения)/CENT (Центральная частота)/MARKER (маркерные точки) функция, или установите частоту начала и конца, MAXHLOD (Max hold) функция, максимальная мощность (MAX/пиковая) Автоматическое обнаружение, идентификация и другие функции 。 Спектральный узор водопад: показ в течение периода времени (длина времени и ширина развертки andrbwрелевантные, кратчайшие секунды, до десятков минут) различное по времени Распределение спектра в, сила сигнала определяется цветом красного и синего, записывает Распределение спектра с течением времени, как водопад, легко проверить помехи частоты или утечки излучения Спектральный режим термографа: показывает плотность рецидива частотного спектра в течение периода времени, одно вхождение в синем цвете, чем больше повторений, тем больше Красный дисплей, удобно разбирать статические характеристики спектра в течение периода времени.3.Индекс портативного анализатора спектра
| Проект | Экстракт женьшеняНомер |
| Модель | XT-360 |
S11Коэффициент отражения (В обычном режиме и соотношение цена/качество) | -15 ~-20 дБ |
| Диапазон частот (МГц) | 30 ~ 6000 МГц |
| Мощность ошибка | Не более than1dB (30 МГц ~ 3 ГГц, после калибровки) Не более than2dB (после полной калибровки частоты) |
| RBW(КГц) Настройка | 3 、 10 、 20 、 50 、 100 、 200 、 500kHz |
| DANL(Средний Нижний шум,3 кГц полосы пропускания) | -130 дБм @ 3 кГц RBW (стандартное значение) -132 дБм @ 3 кГц RBW (минимальное значение) |
| Нормализованного нижний уровень шума | -163 дБм/Гц (стандартное значение) -165 дБм/Гц (минимальное значение) |
| Амплитуда точность | +-1dBm |
Измерения сигнала Линейный диапазон | -132 ~-25 дБм (30 м ~ 1,4 ГГц) -128 ~-20 дБм (1,4G ~ 4,4 GHz) -120 ~-10 дБм (4,4G ~ 6 GHz) (Больший сигнал плюс доступ аттенюатора) |
| Максимальное время сканирования каждой точки | 1 мс (RBW = 500 кГц) |
| Показать частота обновления | Fastest8Hz (обновление на second8screen) |
| Настройки ширины центра и сканирования | Поддержка |
| Маркер(Маркер точки) | Поддержка |
| Пиковая автоматического обнаружения | Поддержка |
| MAXHOLDФункция | Поддержка |
| Ссылка регулируемый уровень | Поддержка |
| Водопад (хроматограмма) | Поддержка |
| Термодинамический диаграммы | Поддержка |
| ВстроенныйРТКЧасы | Поддержка |
| ВстроенныйSDКарта | Поддержка (onlyXT360-ProModel) |
| Последовательный портНаНабор инструкций | Поддержка (XT360-ATType andXT360-ProModel) |
| Gps | Поддержка (onlyXT360-ProModel) |
| Время сна настройки | Поддержка |
| Язык типа | Английский?, упрощенный китайский, традиционный китайский |
| Жидкокристаллический разрешение | На тонкопленочных транзисторах на тонкоплёночных транзисторах 800 × 480 |
| ЖК-дисплей настройки яркости | Поддержка |
| Жидкокристаллический Размер | 5 дюймов |
| РЧ-интерфейс | SMA-K |
| Батарея Емкость | 4800 мАч (стандартный) |
| Батарея типа | Panasonic21700lithium батарея |
| Время зарядки | 4 ~ 5 часов |
| Характеристики адаптера | 5 В/2 А (Простота в использовании) |
| Разъем для зарядного устройства | Микро-usbинтерфейс |
| НаИнтерфейс передачи данных | Интерфейс Micro usb( внутренний realityUARTSerial порт) |
| Батарея жизни | 5 ~ 6 часов |
| Размер контура | 135 мм * 101 мм * 30 мм (без ручки и высоты антенны) |
ATCommand set (функция NeedATCommand, пожалуйста, сделайте фотографии в option. ATEdition)
Команда заключается в том, что модуль последовательного порта компьютера используется для подключения инструмента для осуществления управления прибором и функции считывания данных.
Предварительно использовать шаги подготовки подключения; модуль, подключенный к компьютеру, модуль подключения данных lineUSBHead, микроподключение интерфейса к зарядному порту прибора., вы должны проверить, успешно ли на компьютере установлен серийный драйвер, если нет, вы можете загрузить программное обеспечение Драйвера для установки драйвера.
Программное обеспечение последовательного модуля отладки для тестирования терминала должно быть установлен на компьютере, Browser direct searchXCOM V2.0 вы можете скачать его. (у меня есть другое программное обеспечение терминала)

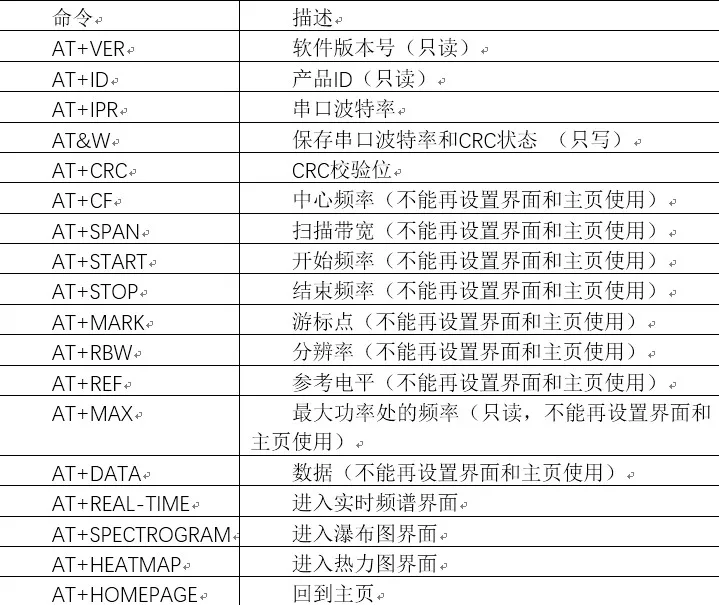

Приведенный выше рисунок-это схема конфигурации программного обеспечения и схема списка команд., команда может быть отправлена только с английским знаком вопроса.
Как followsATProgramming команды руководство
