Описание

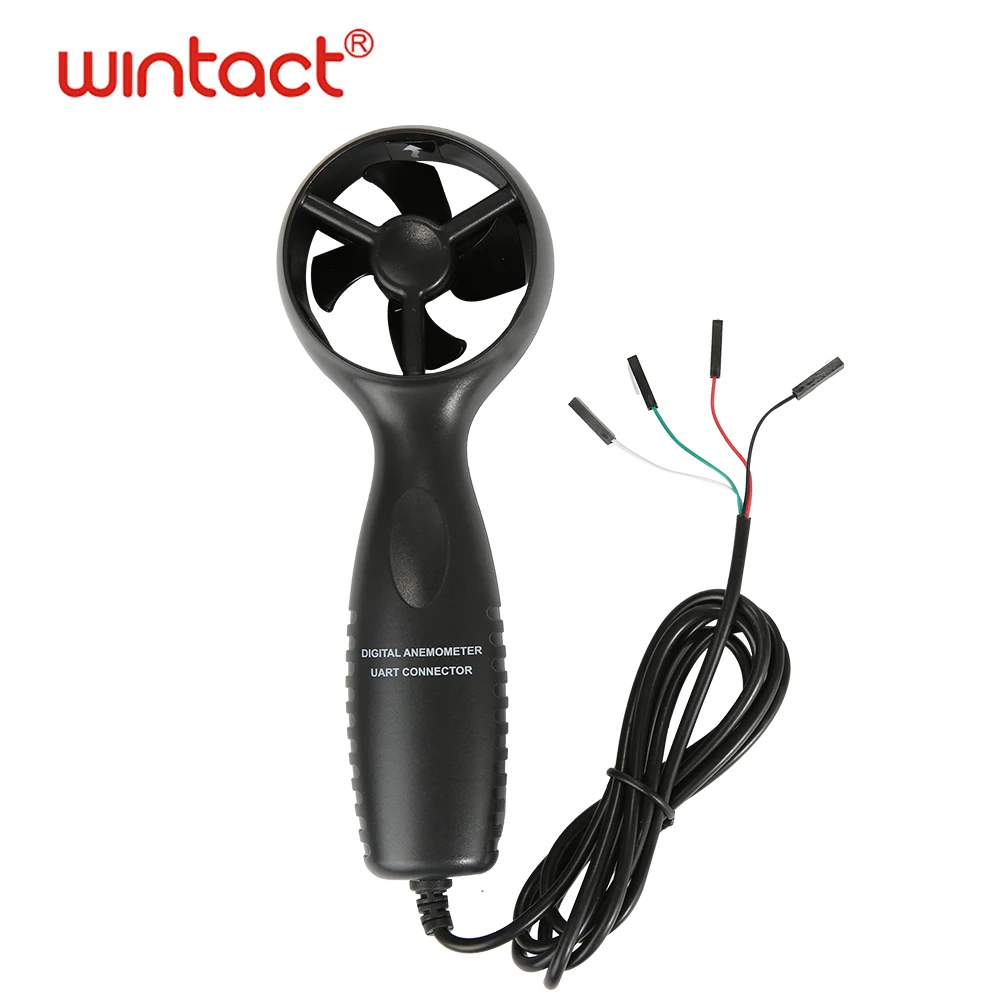

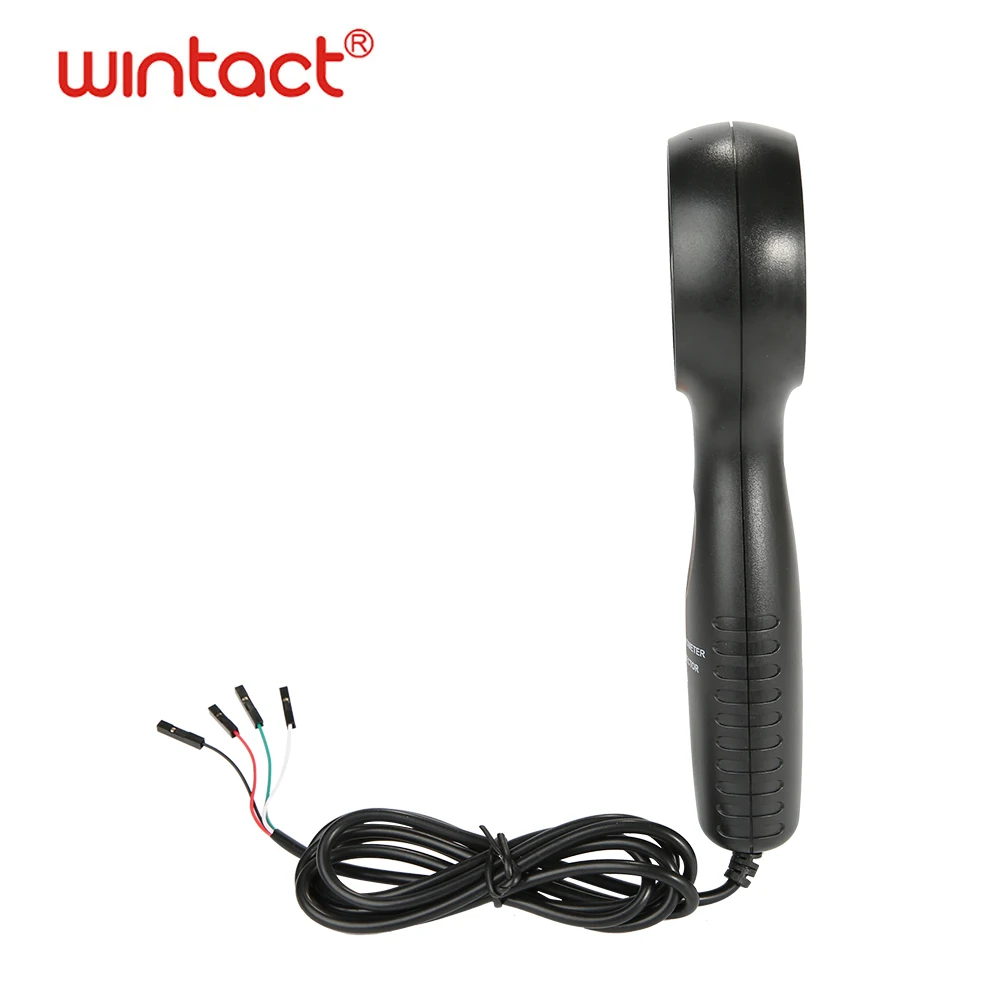

RXD TXD GND UART датчик скорости ветра с измерением температуры ветра

Упаковочный лист:

1. Датчик скорости ветра * 1 шт.

2. Программное обеспечение для связи между устройством и компьютером.

3. Инструмент последовательного ввода в эксплуатацию.

Загрузка программного обеспечения, ссылка:

Https://drive.google.com/drive/folders/1Snqq9Qvbgn0rp5JEYgEMylyNFj7gWK_F? Usp = обмена

1. Технические параметры:

Рабочий ток
Блок		Минимум	Типичное	Максимальная
MA		7	8	10
Рабочее напряжение
Блок	Минимум		Типичное	Максимальная
V	3,6		5	9,5

Ошибка

Скорость ветра погрешности измерения
Блок		Диапазон	Разрешение	Порог	Точность
M/s		0 ~ 4 5	0. 1	0. 8	± 3% ± 0. 1 цифр
М/мин		0 ~ 8 8 0 0	19	157	± 3% ± 1 0 цифр
Узлов		0 ~ 8 8	0. 2	1,6	± 3% ± 0. 1 цифр
Км/ч		0 ~ 1 4 0	0,3	2,9	± 3% ± 0. 1 цифр
Миль в час)		0 ~ 1 0 0	0,7	1,8	± 3% ± 0. 1 цифр
Температура ветра погрешности измерения
Блок	Диапазон		Разрешение		Точность
℃	-1 0℃ ~ 50℃		0,2		± 0,2 ℃
°F	14 °F ~ 122 °F		0,36		± 3,6 °F

3. Связь порт

Черный

GND

4. Параметры

Размер	6629,5178 мм
Вес	83,7 г
Рабочая температура	0℃ ~ 5 0 ℃ (3 2 °F ~ 1 2 2 °F)
Температура хранения	-2 0℃ 6 0 ℃ (−4 °F 1 4 0 °F)

5. Связь протоколы

5,1 краткое

Этот протокол должен манипулировать командой и обменом данными между нижней машиной (устройством) и верхним компьютером, и принимает стандарты UART для облегчения переразработки программиста.

5,2 диапазон участницами

К функциям, регулируемым в этом протокол, относятся:

1) верхний компьютер контролирует режим измерения скорости ветра для выполнения указанных им задач, таких как измерение скорости ветра и температуры с помощью команд.

2) повторная отправка команды из-за сбоя связи, таких как получение сверхурочных/неправильного ответа, полученная/получение калибровки и ошибки/неавторизованная длина получателя.

5,3 с точки зрения

Верхний компьютер: специализированное интеллектуальное оборудование для управления режимом измерения скорости ветра.

Нижняя машина: это устройство

RS232: своего рода 2-проводной последовательный стандарт связи доступно bi-серийный на короткие расстояния связи.

5,4 физической розетки

5.4.1 электронные стандарты последовательной связи

Режим с 3,3 Вольт связывается с верхним компьютером через RS232 протокол.

5.4.2 режима передачи данных

Использование асинхронного режима с одной пусковой позицией и 8 позициями данных

5.4.3 скорость передачи данных

19200bps. Поддержка скорости передачи данных до 19200 bps.

5,5 режим связи

5.5.1 основной режим

Верхний компьютер-это главный узел и рабочий узел модуля. Модуль находится в приемном состоянии после включения или сброса питания.

Модуль сообщает верхний компьютер в формате, требуемом верхним компьютером после получения запроса с помощью верхнего компьютера.

5.5.2 формат кадра командной информации:

ДлинаКомандаПоле данныхПроверьте в код

В том числе:

Длина: вся длина байта, которая равна добавлению длины + командного символа + поля данных + Проверка кода

Команда: один байт командной информации;

Поле данных: параметр команды 0 или больше байт.

Проверьте Код: 1 один байт, который является накопированным количеством кадров.

В том числе:

Бит: 7 654 32 1 0

BIT7: когда BIT7-это один, что означает сброс максимального/минимального/среднего значения.

BIT6: когда BIT6 равен 1, это означает, что единица измерения Цельсия, а 0-для Фаренгейта

BIT5--4: 00 00

BIT5-4 означает текущее значение скорости ветра и 01 для максимального чтения 10 для скорости ветра миньума и 11 для средней скорости ветра.

BIT3: 0 не определяется как 0.

BIT2-0: блок скорости ветра

000 м/с, 001 км/ч, 010 футов/мин,

000 для M/S 001 для Km/h и 010 для Ft/min, 011 для узлов и 100 для Mph.

011 узлов, 100 Mph.

Поле данных: верхний компьютер не применяется.

Модуль определения:

1-й и 2-й байты-это скорость ветра, в то время как высокий байт ставится спереди и низкий байт сзади, а размер 0,1.

3-й байт-это значение ветровой шкалы Бофорта.

4-й и 5-й байты-это значение температуры ветра, в то время как высокий байт ставится спереди и низкий байт назад с размером 0,1.

5.5.3 1: пример-1 шт.

Верхний компьютер Отправка: 03 80 83

Модуль отправки: 08 80 00 0C 01 02 F3 8A

Результат: сила тока ветра составляет 1,2 м/с, шкала Бофорта 1 градусов и температура по Фаренгейту на 75,5 ℃,

И максимальная скорость ветра будет сброшена, а средняя скорость ветра и минимальная скорость ветра будут ток чтения скорости ветра.

2: Пример 2:

Верхний компьютер Отправка: 03 51 54

Модуль отправки: 08 51 01 0C 08 00 FC 6A

Результат: 26,8 км/ч, максимальная скорость ветра 26,8 км/ч 8, шкала Бофорта обезжиривает 8 25,2 градусов Цельсия.
