Описание
Обзор продукта

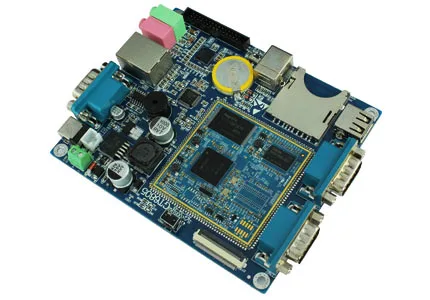

GT6805 Тип встроенного промышленного управления материнская плата, основная часть принимает стандарт компании core processing moduleGT2416 core moduleGT2416 Core Module, Core module adoptionS3C2416Processor, процессор является зрелым, высокопроизводительный и недорогой процессор, запускаемый samsung., ядро isARM926EJNuclear, основная частота работы is400MHz, 。 поддержка ddr2memory, интеграционный TFT контрольный Лер и 2dграфический ускоритель 。 core modulepcbконструкция полностью отражает электромагнитную совместимость, для того, чтобы гарантировать, что Основной модуль может достичь стабильности, требуемой промышленным оборудованием, вся плата adopted8High density gold sinking processpcbдля полного обеспечения целостности высокоскоростных сигналов. профессиональный дизайн цепи, превосходный макет pcb, принять высокое качество pcbplate, сделать его иметь превосходную стабильность; в то же время, Пакетная полная автоматизация заплата машина производства, эффективно обеспечить стабильность качества продукции.
GT6805 Промышленная материнская плата управления, богатые Внешние порты, Чистый порт, звуковая карта, USB, RS232, lcd, SDCard, gpioso интерфейс был интегрирован на материнской плате, в основном удовлетворяет потребности стандартных пользователей. onboard24bitNumber ЖК-интерфейс, пользователи могут подключить ЖК-и сенсорный экран различных размеров в соответствии с их потребностями.
GT6805 Промышленная материнская плата управления, подходит для управления промышленным оборудованием, сбор данных о мощности, медицинское оборудование, интеллектуальное электронное оборудование для автомобилей, Сервер связи, умная мебель, безопасность, автостоянка, Интернет вещей, отрасли с высокими требованиями к стабильности, такие как электронных платежей, особенно подходит для приложений, требующих интерфейса между человеком и компьютером.
Промышленная плата управления GT6805 поддерживает операционную WinCE 6,0/LINUX 3.4.4другие операционные системы, для usersSDKDevelopment посылка, пользователи только должны сфокусироваться на разработке приложений, не нужно обращать внимание на базовый драйвер и разработку оборудования.
Технические характеристики изделия
Процессор: samsung S3C2416XH-40, ARM926EJ, основная частота-400 МГц
Память: ddr2 Поддержка высокопроизводительной памяти 64 МБ/128 МБ (опционально)
Flash: CompatibleMLC/SLC Nand Flash Встроенная is256MB SLC Flash
Последовательный порт: Integration 4A высокоскоростной последовательный порт материнской платы external3OneRS232 последовательный порт, Поддержка 2onettlexternal расширения последовательного порта
Аудио: удлинитель wm8753 звуковая карта 1 розетка OneMICInput 1 Аудио Выходная розетка (все принимаются стандарт 3,5 мм)
Сеть: Расширенная Высокая производительность на Motherboard100MIndustrial сетевая карта Support100/10 мадаптивный
USB устройство: 1 RoadUSB 2,0 устройство гнездо является стандартом USB BMother интерфейс
Usb-хост: 1 хост-гнездо RoadUSB 1,1 является стандартом USB amпрочие интерфейсы
Интерфейс DCard: 1 самоэластичный стандартный держатель для карт
ЖК-интерфейс: FPCInterface приводит ко всем линиям передачи данных, поддержка дюйма, 4. 3 дюйма, 7 дюймов, 10. 2 дюйма и другой размерный цветной ЖК-дисплей
Интерфейс сенсорного экрана: Поддержка 4wire сопротивление экранного интерфейса
RTCClock: внутренние Встроенные часы в режиме реального времени (RTCClock power supply3V) батарея OnboardRTCBackup может работать после аварийного питания 3 более года
Звуковой сигнал: Onboard1OneЗуммер используется для сигнализации или подсказок
Gpioинтерфейс: Onboard1One30PIN 2,0 мм IDEInterface приводит к общим интерфейсам и gpioудобный для пользователей для расширения
Источник питания: материнская плата принимает высокопроизводительный регулятор напряжения, SupportDC9 ~ 24 VInput источник питания поддерживает обратное соединение, импульсная группа и другая защита
Размер: Размер печатной платы 120 мм × 100 мм
Потребляемая мощность: Максимальная потребляемая мощность материнской платы ≤2. 5 Вт
Печатная плата: проводка полностью отвечает требованиям промышленной электромагнитной совместимости
Температура:-20 ~ 70 ℃ (работа)-30 ~ 80 ℃ (хранение и транспортировка)
Влажность: 20% ~ 90% без конденсации (работа) 15% ~ 95% без конденсации (хранение и транспортировка)
