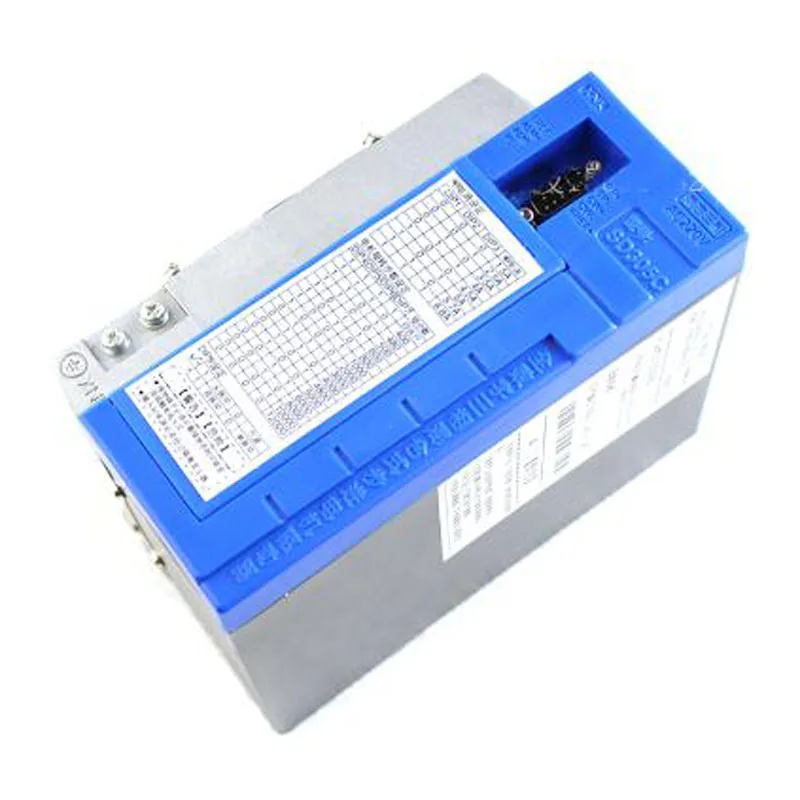

SD305C Цифровой трехфазный гибридный шаговый контроллер двигателя AC220V вход 6.8A

Технические параметры:

Входная мощность: однофазный AC220V-15 ~ + 10 P/60Hz

Ток выходной фазы: 1.5A ~ 6.8A (по заказу до 8A)

Адаптер двигателя: трехфазный гибридный шаговый двигатель

Рабочая среда: 0 °C ~ 55 °C 15 ~ 85% без конденсации. Некоррозионная, ЛЕГКОВОСПЛАМЕНЯЮЩАЯСЯ, взрывоопасная, легко проводящая газ, жидкость и пыль.

Среда хранения:-25 ° C ~ 70 ° C 15 ~ 85% без конденсации

Режим работы: ШИМ

Угол шага:

400/480/500/600/800/1000/2000/3000/4000

4800/5000/6000/8000/10000/12000

Настройка угла шага: Настройка переключателя DIP

Входной сигнал: CP +/CP-: CW +/CW-: бесплатно +/бесплатно-:

Входной уровень: 5 В, 5 ~ 10 мА: 12 В вход при подключении 510Q ~ 1 K резистор: 24 В вход при подключении с резистором 1,2 K-2 K"

Выходной сигнал: ALM +/ALM-

Режим входного импульса положения:

Одноимпульсный режим: CP (пульс) + CW (направление), ширина импульса ≥ 1us, частота импульса: ≤ 300 кГц (10000 P/r):

Двойной импульсный режим: CW (передний пульс) + CCW (обратный пульс)

Зеленый светодиодный индикатор питания: мощность привода, индикация состояния

Зеленый светодиодный индикатор пульса, указывающий состояние пульса

Индикатор состояния зеленый светодиодный индикатор неисправности: предупреждение о неисправности привода

Размеры | 170,4 × 94,2 × 127 мм

Вес 1,3 кг
