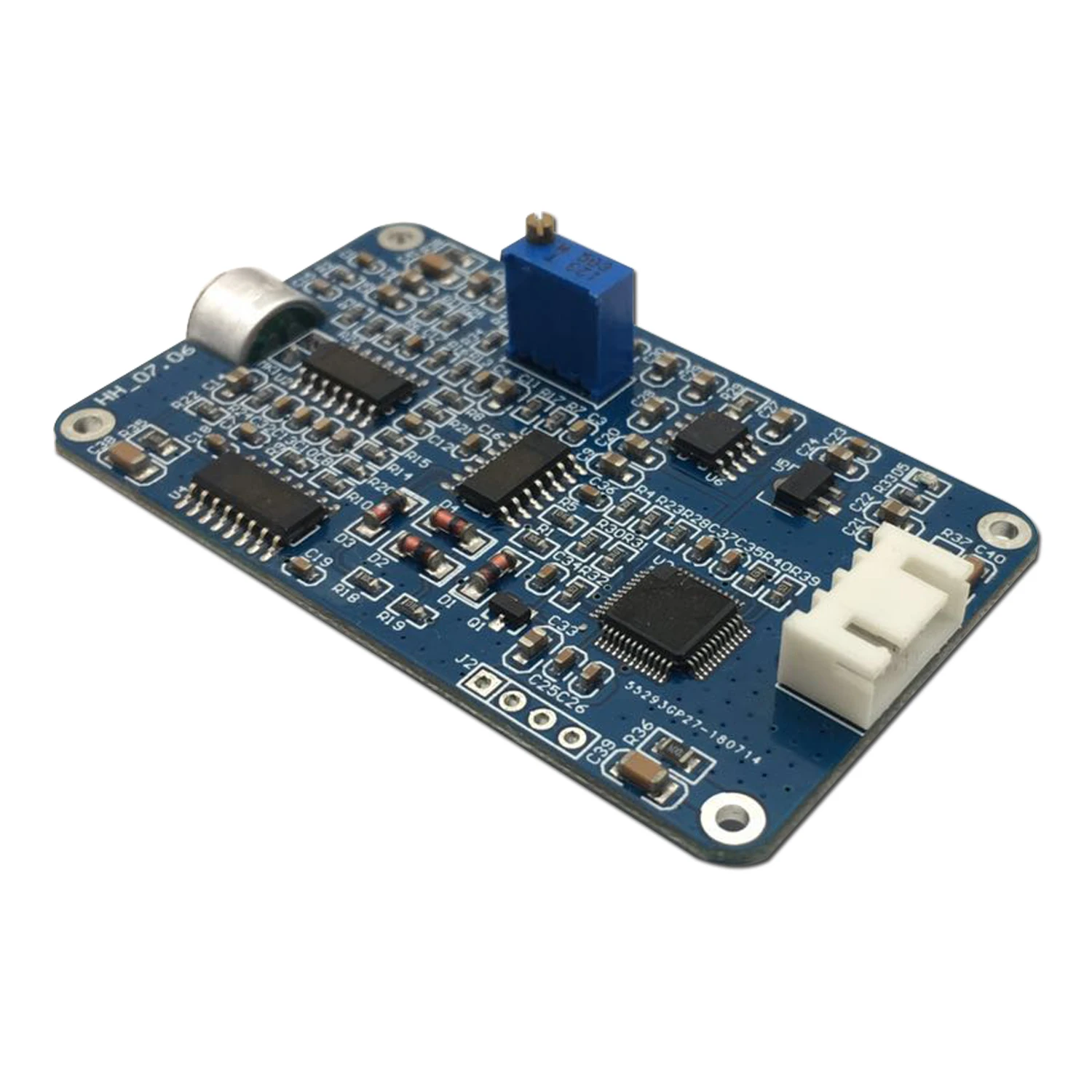

Шум модуль обнаружения звуковой сенсорный модуль последовательный ТТЛ-Интерфейс протокол MODBUS

Функция продукта:

Основная функция этого модуля заключается в обнаружении уровня звукового давления окружающего шума и выходных данных через последовательный ТТЛ-интерфейс, что делает стыковку более простой и удобной.

Описание параметров:

Область применения:

Мониторинг шума на фабриках, мастерских и других помещениях, строительных площадках, больницах, станциях и других общественных местах.

Протокол модель

Активном режиме:

Один 、 резюме

До тех пор, пока модуль будет включен, данные будут возвращены по собственной просьбе, не нужно отправлять инструкции по чтению

Два. Параметры и протоколы последовательного порта

2,1 Параметры последовательного порта

Последовательный порт Baud Rate support 9600, 19200, 38400, 57600as, а также as115200, настройки могут быть сделаны с помощью инструментов настройки

Калибровки бит: нет

Стоп-бит: 1 позиция

2,2 последовательных пакетов протокола

Формат пакета: стартер + команда + данные + проверка значения

1) Стартер: BBAA, 2 байт данных (0xBB 、 0xAA);

2) команда: длина 1 байт;

01, представляет команду для возврата данных децибел;

3) данные: длина 2 байт, данные децибел в этом сегменте данных;

4) проверяемое значение: длина 1 байта, стартер, арифметика и проверка команд и данных, больше не than256Overflow значение.

Три. Описание команды связи

3,1 децибел данные команды

Следующим образом: BB AA 01 7F 02 E7

1) Стартер: BB AA, представляет собой начало рамки

2) команда: 01, представляет этот каркас в качестве возвращаемых данных децибел

3) данные: 7F 02, представляет обнаруженный децибел value63.9dB. Низкие байты перед, высокие байты следуют, и каждый блок is0.1dB

4) значение проверки: E7, byBB AA 01 7F 02арифметические и проверочные значения

Примечания:Эта рамка возвращается каждые 300 мс или около того после включения модуля.

Пассивный режим:

Один 、 резюме

Протокол пассивного режима для модуля обнаружения децибеля: все сообщения запускаются от хоста, устройство возвращается соответствующий пакет

Поддержка чтения информации устройства, чтения децибел, настройки Адреса устройства и настройки скорости передачи данных. Формат пакета является следующим:

Адрес (1 байт) + команда (1 байт) + данные (4 байта) + проверка CRC16check (2 байта)

Длина всего пакета составляет 8 байт

По умолчанию используется скорость 115200 AUD,

Калибровки бит: нет

Стоп-бит: 1 позиция

Адрес:

Диапазон адресов может быть установлен 1-247, среди 0-адрес трансляции, вы можете использовать этот адрес, чтобы считывающее устройство информации (см. Специально следующие команды). Номер по умолчанию для выхода 1 адрес

Команда:

1:Ознакомьтесь с информацией

2: чтение значений дБ

3: Установите адрес

4: установка скорости aud

Поддержка чтения информации устройства, чтения децибел, настройки Адреса устройства и настройки скорости передачи данных

Данные:

Данные, соответствующие различным командам, описаны ниже:

4) CRC16 проверить

CRC16 низкие байты проверочного значения находятся в верхней части пакета секцио7 байт, за высокими байтами следуют packet number8byte, его алгоритм isCRC16_MODBUSPattern.In приложение, рекомендуется, чтобы все данные были извлекены после проверки ..

Две. Пакет описание

Примеры оборудования.

2,1 устройство чтения информации

Поле данных Описание:

Первый byte00: выразительный успех

Второй byte28: десятичная система is40, представляет прошивку версии as4.0

Третий byte01: означает, что адрес устройства is1

Четвёртый byte05: представляет коэффициент использования of115200baud

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: представляет сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

2,2 прибор для измерения уровня для чтения

Поле данных Описание:

Первый byte00: выразительный успех

Во-вторых, три bytes32 02: представляет децибел value56.2dB (низкие байты перед, высокие байты следуют, и каждый блок is0.1dB)

Четвёртый byte00: по умолчанию is00, бесзначный

Fifth byte00: по умолчанию is00, не имеет значения

Будьте внимательны: каждый раз, когда засчитывается значение децибеля, гарантированно будет возвращена последняя децибел, которая не была прочитана., даже если интервал чтения меньше 300 мс (период обновления децибел), устройство ждёт от значения децибел, чтобы завершить работу перед возвратом пакета.

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: представляет сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

2,3 установка адреса устройства

Адрес как _ 1 адрес устройства установлен to2:

Возврат пакета на успех:

Поле данных Описание:

Первый byte00: выразительный успех

Second byte02: представляет набор адресов

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: представляет сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

2,4 установка скорости передачи оборудования

Адрес как _ 1 скорость передачи устройства устанавливается to9600:

Возврат пакета на успех:

Поле данных Описание:

Первый byte00: выразительный успех

Second byte01: представляет набор адресов

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Будьте внимательны: после возврата комплекта успешно пакет, оборудование должно быть повторно заряжено, чтобы принять действие, Поддерживаемые скорости aud 9600, 19200, 38400, 57600as, а также as115200.

Возврат пакета в сбой (с crc16примерами ошибок проверки):

Поле данных Описание:

Первый byte01: представляет сбой

Второй byte02: ошибка ExpressCRC16Check

Третий byte00: по умолчанию is00, бесзначный

Четвёртый byte00: по умолчанию is00, бесзначный

Modbus RTU узор:

Один 、 резюме

ДБ обнаружения модуль modbus Режим протокол: он соответствует стандарту modbus rtu протокол и Серийный порт скорость передачи данных поддерживает 9600, 19200, 38400, 57600 и 115200, стоп-бит: 1 бит, бит информации: 8 бит, контрольный бит: Нет. Slave machines поддерживает адресные диапазоны 1-247.bad скорости и невольного адреса можно установить с помощью инструмента настройки.

Значение децибеля считывается с помощью кода функции 03 H (считывание записи). Адрес ПЛК-регистратора 40001, соответствующий адрес протокола-0000, и количество записей-1.

Два 、 пакет описание

2,1 отправки пакетов

Предположим, что рабочий адрес 0x01, пакеты, отправленные при чтении децибелов, являются следующими:

Рабочий адрес	Функция код	Зарегистрированный адрес запуска 8 бит	Адрес начала регистрации ниже 8 бит	Восьмизначное большое количество регистраторов	Восемь битов нижний номер регистратора	CRC16 ниже восемь	CRC16 Топ восемь
0x01	0x03	0x00	0x00	0x00	0x01	0x84	0x0A

То есть, когда значение децибеля будет считываться, пакет отправляется: 01 03 9C 40 00 01 AB 8E, вся длина пакета is8byte, ongcrc16by0x0a84, before6byte01 03 00 00 00 01 операционные результаты.

2,2 возврат пакет

Предположим, что рабочий адрес 0x01, пакеты данных, возвращенные при чтении децибелов, являются следующими:

Рабочий адрес	Функция код	Количество байт	Данные-восемь цифр	Данные низкая восемь цифр	CRC16Lower восемь	CRC16Top восемь
0x01	0x03	0x02	0x01	0x9E	0x38	0x7C

Возвращенных товаров информация о товарах, is01 03 02 01 9E 38 7C, вся длина пакета is7byte, amongCRC16by0x7C38, Before5byte01 03 02 01 9 EOperational результаты. числовое значение поля данных можно получить из анализа пакета данных. 0x019e, преобразовать в десятичное число 414, каждая единица составляет 0.1дб, то есть децибел value41.4dB.

Будьте внимательны: каждый раз, когда засчитывается значение децибеля, гарантированно будет возвращена последняя децибел, которая не была прочитана., даже если интервал чтения меньше than300ms (цикл обновления децибел модуля), модуль будет ждать значение децибел для завершения операции перед возвратом пакета данных.
