См. ЦАП Sugden SDA-1 JRC5534 двойной полевой пробки входного класса предусилителя

Описание

См. ЦАП Sugden SDA-1 JRC5534 двойной полевой пробки входного класса предусилителя

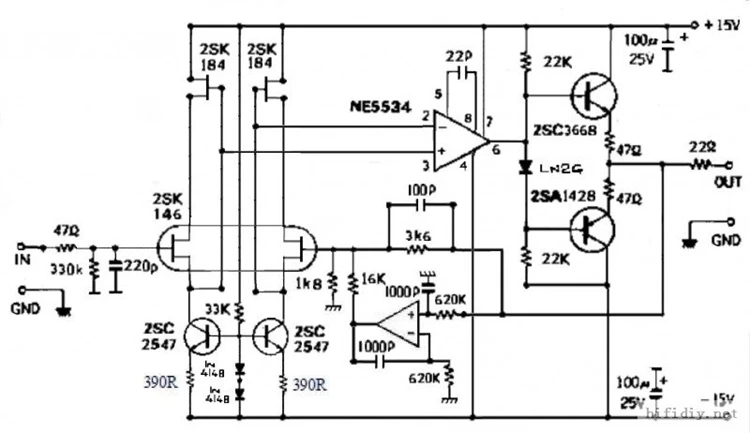

Схема усиления в Surton DAC Sugden SDA-1

Полная линия постоянного тока, без муфты, отзывы о емкости, звукопроницаемости, от ушей до ушей
Четыре входа двойной полевой трубки
Одиночный операционный усилитель JRC5534 для усиления ядра, может также модернизировать другой более высокого класса одиночный операционный усилитель, с позолоченным операционным усилителем
10 мА выходной ток класса А
Коэффициент усиления: 3 раза
Выход шум: 0.3mV
Выход Средняя: 1mV
Напряжение питания: DC + 15 v-+ 18 v

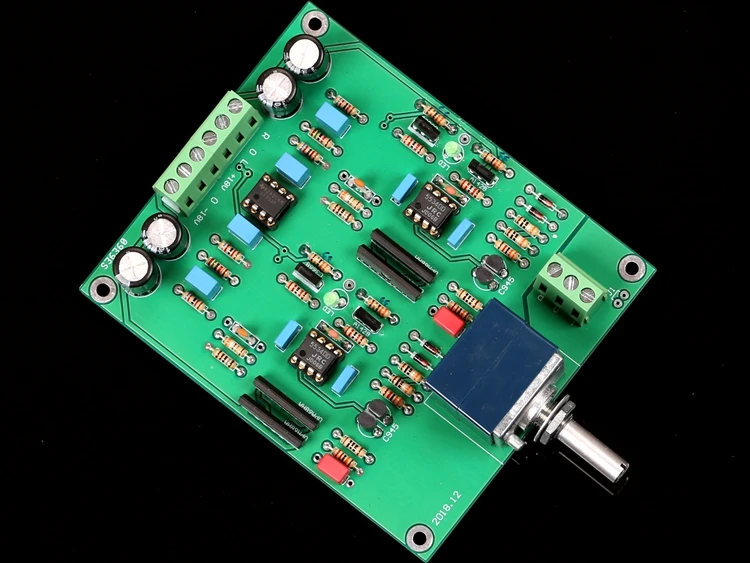

Размер печатной доски: 92*109
Все новые компоненты, альфа-припой

Покупатель diy фото показано, только для справки, спасибо
