SMbus к RS485 RS485 к IEC RS485 к SMbus IEC стандартный серийный модуль 255 байт

1 025 руб.

Описание

SMbus к RS485, RS485 к IEC, RS485 к SMbus, iec к RS485, PMbus, iec Последовательный модуль (основной)

SMbus к RS485 RS485 к IEC RS485 к SMbus IEC стандартный серийный модуль 255 байт

1. Рабочее напряжение: 3,0 в ~ 5,5 В.

2. Стандартный RS485 последовательный порт связи этого модуля.

3, самая высокая скорость передачи данных: поддержка последовательного порта 691,2 k.

4. Длина строки кэша: iec может отправить 255 слов/раз максимум.

5. Длина получаемых данных: 65535.

6. Iec может максимально расширить 256 каналов iec.

7. Максимальный выходной и поглощающий ток 25 мА.

8. Размер продукта: длина * ширина * высота = 45 мм * 16 мм * 10 мм
SMbus к RS485 RS485 к IEC RS485 к SMbus IEC стандартный серийный модуль 255 байт

Характеристики продукта

1. применение последовательный порт, чтобы контролировать все функции 14-контактный TSSOP посылка CMOS специальный протокол конверсионный чип устройство (с низким энергопотреблением, внутренний сброс, внутренний Кварцевый резонатор и т. д.), что позволяет избежать утомительных DLL звонки, и непосредственно Используйте программное обеспечение для отладки последовательного порта для осуществления всех функций iec.

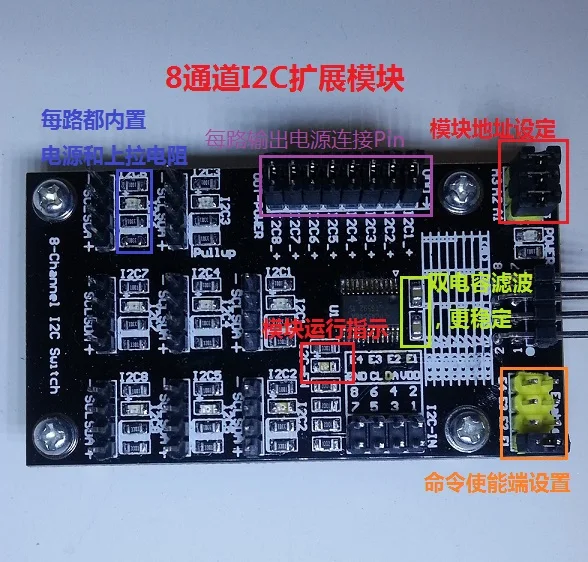

2. С многоканальным выходом модуля расширения iec, максимальная поддержка 4*8*8 = 256 независимых каналов iec, DS18B20 считывание температуры (128 каналов), расширение канала IEC (256 каналов), DHT11/AM23XX влажность, температура чтения (4).

3. модуль предоставляет стандартный последовательный порт к интерфейсу iec, который может достичь скорости чтения и записи IEC 30 кГц ~ 1 МГц (расширение давления-маятникового интерфейса управления с анти-помех высокоскоростной режим).

4. Iec может отправлять до 255 строк в одно время, и обеспечить 4 программируемых ввода-вывода (внутренний вытяжной резистор) и выходы IO (максимальный выход и поглощающий ток 25 мА).
10-битная непрерывного АЦП сбора данных (внутренне при условии Опорное напряжение, 1,024 v, 2,048 v, 4,096 v и VDD, Максимальный непрерывный Коллекция номер за время: 65535), выход DAC (внутреннее напряжение, 1,024 в, 2,048 в, 4,096 в и VDD);
5, скорость передачи данных может быть установлена самостоятельно, поддержка битрейта 2400,4800, 9600,14400, 19200,28800, 38400,57600, 115200,128000, 153600,230400, 250000,256000, 345600,691200,.
6, автобус Прозрачная передача. Когда конструкция должна расширить последовательный порт микропроцессора или хочет обменять данные с устройствами RS485 на отдельной шине iec, чип может быть использован для достижения простой схемы.

Изделие используется

1, TSC3404 серия цветопередачи и светильник датчик интенсивности чтения. 2. Используется для автоматического тестирования, например, тестирования модуля с коммуникацией iec. 3, поддержка пользовательского адреса: Этот чип поддерживает RS-485 и пользовательский адрес (254 адресов и поддерживает адрес вещания 00). 4. он непосредственно используется для общего развития IO, то есть с несколькими ЧИПАМИ расширения iec, любой общий вход и выход IO (например, PCF8574) может быть осуществлен, и AD коллекция DA выход (например PCF8591). 5, полностью совместим с предыдущими продуктами и поддерживает все протоколы SMBus!
6. Модуль расширения, штыревая панель с дистанционным контактом принимает стандартный дизайн (2,54 мм) и может быть непосредственно приварен к универсальной плате.
