Ссылка UK Sugden SF200 линия моно 100 Вт усилитель мощности доска

Основная линия: обратитесь к высококачественной модели SF200 британского усилителя Seddon, оригинальная цена составляет 40000 долларов США;

На входе используется 2 двойных FETs, Philips NE5534.

Увеличение: 24,4 раз; оригинальная машина принимает пассивный режим предварительного усилителя, потенциометр 50 K;

Выходная мощность: 100 Вт/8 Ом и 200 Вт/4 Ом;

Выходная большая трубка: Sanken tube king 2SC2922/A1216, тяга эквивалентна 3 парам обычных труб параллельно. 230 В/17A/200 Вт/60 МГц.

Продажи готовой продукции: Все готовые платы проходят тест средней точки, тест шума, максимальная Форма выходного сигнала и т. д.

Уровень шума: 0.2мв; Вход использует двойную трубка с полевым эффектом, шум чрезвычайно низкий;

Среднее напряжение: 1 мВ; Линия сервопривода постоянного тока, что делает высокий и низкий звук более прозрачным;

Напряжение питания: AC33v * 2; трансформатор с одной стороны 150 Вт или более; левый и правый каналы отдельно питаются;

Размер печатной пластины: 210*83 мм; трехтрубчатая Горизонтальная установка, 2 мм Толстая пластина, 70um Толстая медь;

Класс А Ток: когда допускается температура трансформатора и радиатора, попробуйте увеличить ток колыбельности как можно больше. Почувствуйте очарование усилителя мощности класса А (теплый, прозрачный, хороший контроль)! Этот метод отладки платы: левый и правый каналы этой платы имеют регулируемый мульти-поворотный потенциометр для регулировки переменного тока трубки питания (ток класса A). После припайки платы поверните регулируемый потенциометр против часовой стрелки к головке (колыбельный ток 0) Перед включением. После прослушивания питания подтвердите, что нет проблем с воспроизведением, медленно Отрегулируйте потенциометр по часовой стрелке и одновременно обнаружите Напряжение резистора 0,22 Ом (например, статическая мощность 200 мА при 44 мВ, и E-pair выходная мощность трубки может быть измерена с mV файл). Отрегулируйте ток в зависимости от желаемого значения. Примечание: Из-за различий в цветопередаче температуры отзывы, в тех случаях, когда температура теплоотвода поднимается, потребляемый ток будет опускается вниз немного, требующих многократные испытания и отладки.

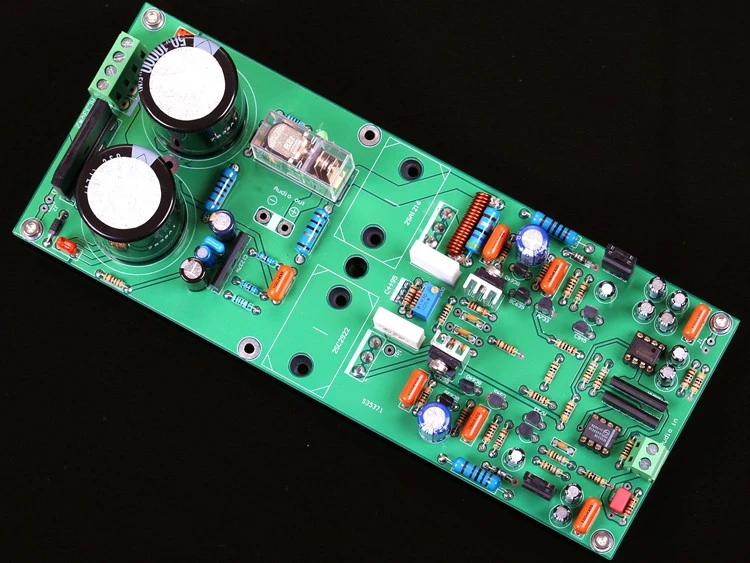

На следующем рисунке показана готовая плата:

Высоконадежный Американский Bangshi регулируемый потенциометр KOA0.18 резистор

Rubycon Новый 50v10000uF рубиновый электролиз (оригинальное машинное использование)

Sanken Guan Wang C2922/A1216

718 Высокоточный бутик резистор Omron Реле
