Описание

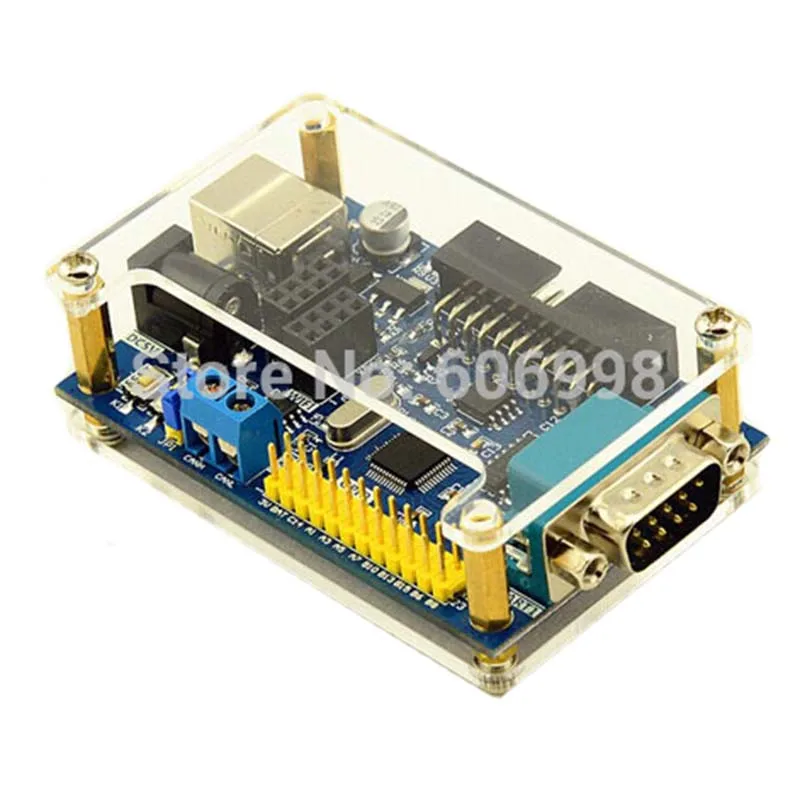

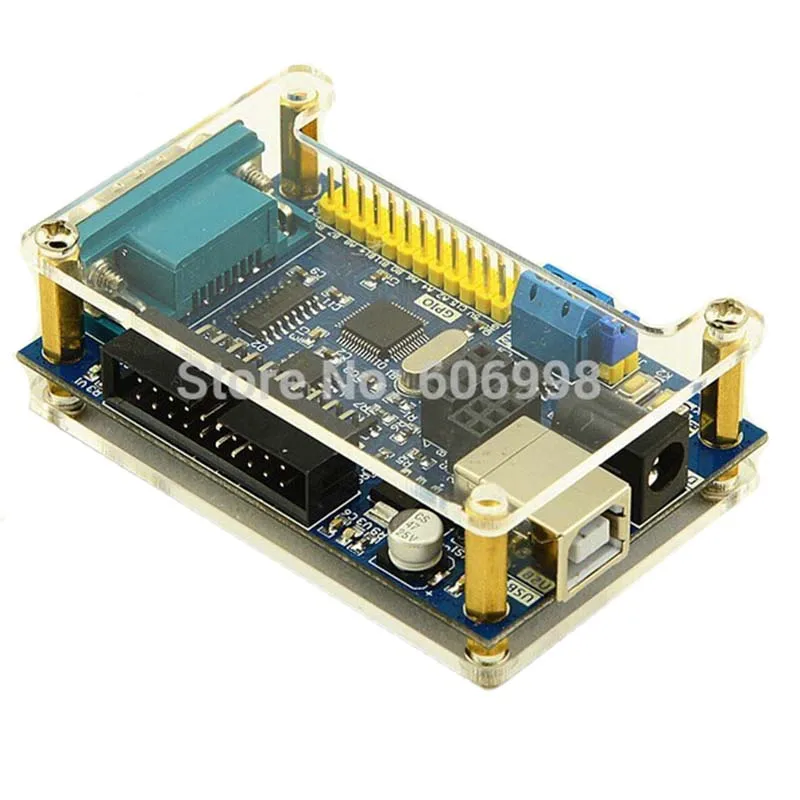

STM32 макетная плата STM32F103C8T6 Tiny-wifi к последовательному модулю Интернет вещей

STM32 крошечная макетная плата может быть оснащена модулем Wi-Fi последовательного порта, через Настройку, может осуществлять пульт дистанционного управления макетной платой с помощью мобильного телефона или ПК в мире до тех пор, пока интернет, например, удаленный мониторинг температуры и влажности окружающей среды, привлекательный контактный релейный модуль дистанционного управления. Может также дистанционно управлять шаговыми двигателями и сервоприводами, и так далее, и действительно осуществлять вещи.

Крошечная макетная плата STM32 может использоваться в качестве Адаптера Виртуального последовательного порта USB модуля связи 2,4G NRF24L01. Через последовательную линию или usb-линию и подключение к ПК, вы можете получить и отправить длину кадра 32 байта беспроводных пакетов данных NRF24L01 через программное обеспечение последовательного ассистента, с парой шести каналов связи.

Может использоваться в качестве общей платы STM32. Внешний источник питания крошечной макетной платы STM32 составляет 5 В. В процессе обучения линия USB может использоваться для подачи питания на плату через компьютер. Вы также можете вводить питание через 5 в pin интерфейса GPIO (плата с печатью экрана 5 В).

ЦП: STM32F103C8T6, QFP48 футов; флэш: 64 K, байт, SRAM: 20 Кбайт

Бортовой 2 м байт SPI FLASH

1 коммуникационные интерфейсы

1 статус, светодиодный, 1 индикатор мощности Светодиодный

1 RS-232 портов (блок), поддержка 3 линейных ISP. (подключение к компьютеру требует от матери к ребенку перекрестной линии подключения)

1 Интерфейс USB2.0 SLAVE mode (этот интерфейс может использоваться в качестве интерфейса питания, а также в качестве интерфейса связи USB).

1 Режим SPI интерфейса беспроводного модуля NRF24L01 2,4G.

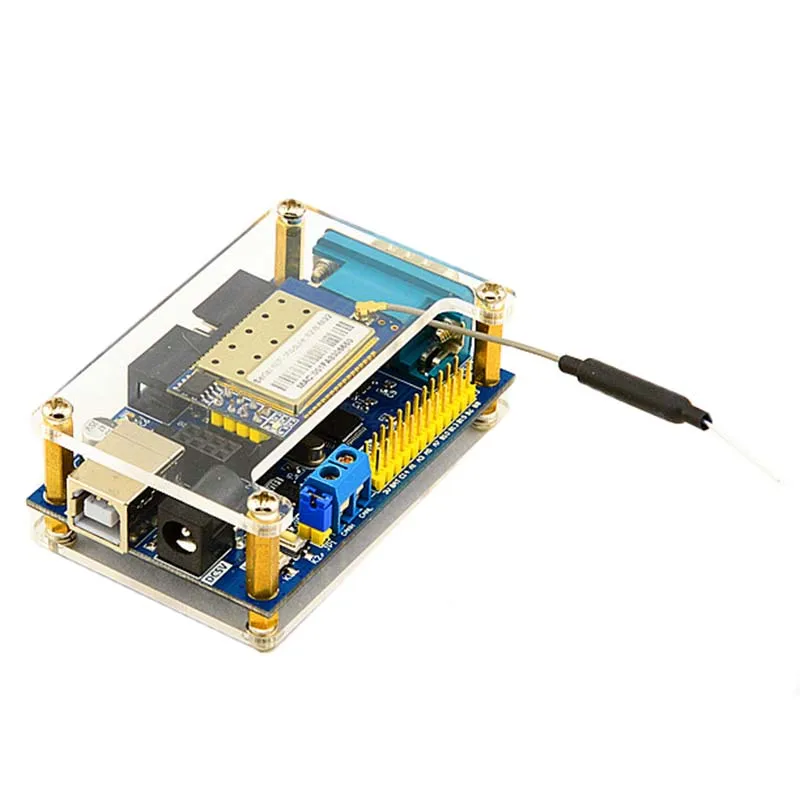

1 интерфейс модуля последовательного порта wifi.

1 2,54 мм стандартный шаг 20 ядро JTAG интерфейс

1 кнопки возврата

1 пользователя ключи

Остальные порты GPIO все извлекаются.

Размер доски: 75 мм X 36 мм.

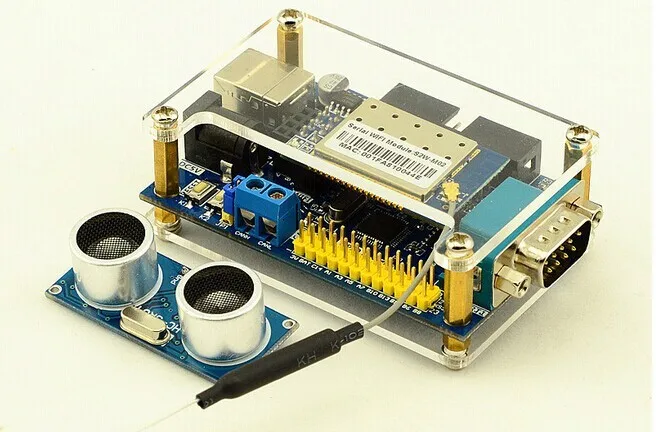

Крошечный может быть соединен с ультразвуковым модулем:

Крошечная поддерживающая пленочная клавиатура 3*5:

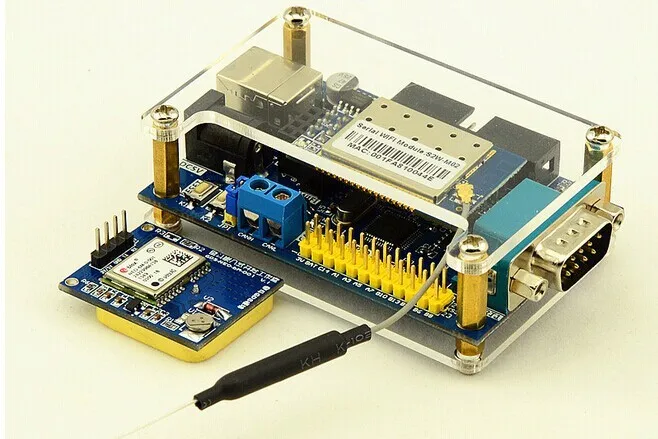

Крошечный может быть оснащен gps-модулем:

Крошечный может быть подключен датчик ускорения:

Tiny может быть подключен к сетевому модулю Ethernet:

Крошечный может управлять шаговым двигателем:

1 *STM32 макетная плата крошечные
