STM32 плата STM32F407IGT6 MCU основная плата, с IOs, USB, Ethernet, NandFlash Cortex-M4 STM32 макетная плата = XCore407I

Описание

STM32 плата STM32F407IGT6 MCU основная плата, с IOs, USB, Ethernet, NandFlash Cortex-M4 STM32 макетная плата = XCore407I

Обзор

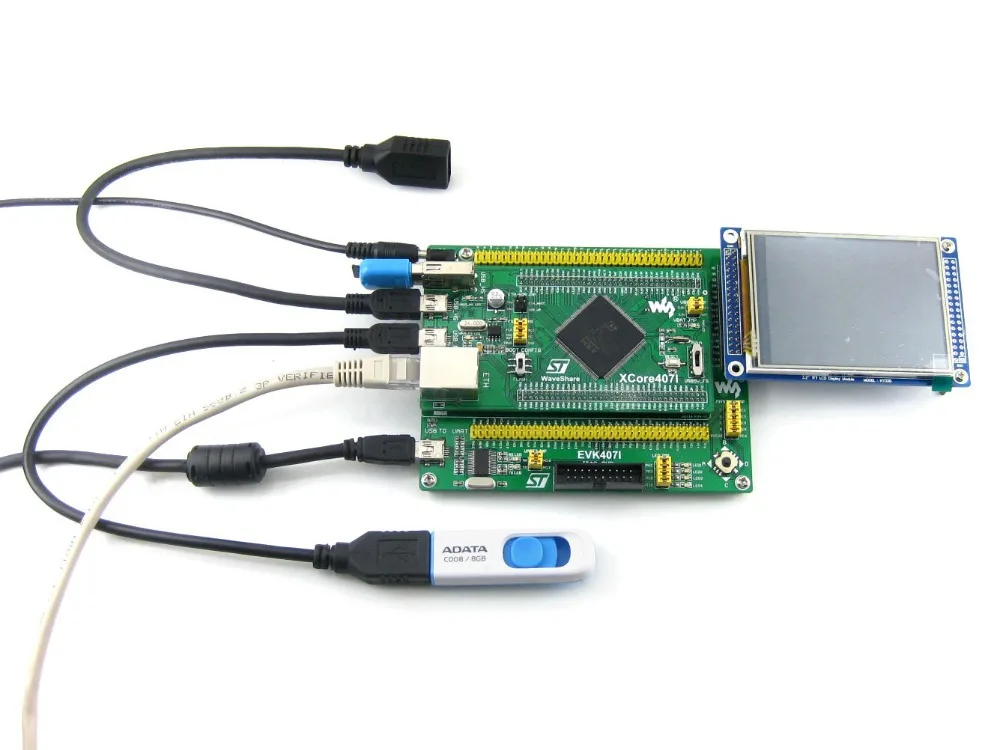

XCore407I-основная плата MCU STM32, которая имеетSTM32F407IGT6На борту самолета.

Схема часов, управление питанием USB Встроенные устройства: USB HS PHY,Ethernet PHY, 1G бит NandFlash Разъемы: USB HS (mini/type A), USB FS (mini), Ethernet (RJ45) Все порты ввода/вывода холостого хода доступны на штыревых заголовках 2,0 мм Шаг штыря, меньший размер, легче интегрироваться в Пользовательскую систему

What's On Board

STM32F407IGT6:Высокая производительность STM32 MCU, который отличается: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкции DSP одного цикла Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8-3,6 В Посылка:LQFP176 Память:1024кб Flash, 192 + 4кб SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/высокоскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и on-chip full-speed PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры Конвертеры AD & DA:3 x AD (12 бит, 1 мкс, делится 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP MIC2075-2,Бортовое USB FS устройство управления питанием AMS1117-3.3,3,3 V регулятор напряжения K9F1G08U0D,1 г бит NandFlash DP83848,Ethernet PHY MIC2075-1,Встроенный USB HS устройство управления питанием USB3300,USB HS PHY Мощность переключения питания,Питание от подключения 5 В или USB Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор USB FS светодиодный USB HS светодиодный Кнопка сброса 8 м с украшением в виде кристаллов,Часы с микроконтроллером, позволяет MCU работать с более высокой скоростью путем увеличения частоты 24 M, с украшением в виде кристаллов,USB3300 часы 50 м с украшением в виде кристаллов,DP83848 часы 32,768 K с украшением в виде кристаллов,Для внутреннего RTC с калибровкой Разъём Ethernet USB FS мини-разъем USB HS мини-разъем Разъем USB HS типа A MCU булавки расширитель,VCC, GND и все порты ввода/вывода холостого хода доступны на дополнительные разъемы для дальнейшего расширения USB OTG/хост-джемпер VREF/VBAT джемпер Ethernet I/O выбор паяльного соединения USB HS I/O выбор паяльного соединения PDR выбор паяльного соединения:1,8-3,6 В,-40 ~ 105 по Цельсию или 1,7-3,6 В, 0 ~ 70Градусов по Цельсию

Фото

Примечание:
XCore407I не интегрирует интерфейс программирования/отладки.
Материнская плата и аксессуары на фотографиях не включены в цену.

Размеры

Развития ресурсы

XCore407I STM32 макетная плата поставляется с руководством пользователя CD, включая средства разработки, указанные ниже:

Сопутствующее программное обеспечение (KEIL и т. д.) Примеры в C Схема (PDF) Разработка документов
