STM32-V7 макетная плата STM32H743 оценочная плата H7 основная плата

Адрес с открытым исходным кодом:

Http://www.armbbs.cn/forum.php?mod=viewthread&tid=91590

Программное обеспечение:

1, макетная плата предварительно загруженной фабричной процедуры, все виды пакетов периферийных драйверов были завершены, может проверить все аппаратные функции.

2. Примеры сохраняют версии MDK5 и IAR8, и выбирают GCC версию встроенной студии.

3, большая часть макетной платы API и посылка драйвера продолжаются V4, V5 и V6 макетная плата именования и методы осуществления, старые клиенты могут в основном безболезненно обучаться.

Технические характеристики:

1. Размер сердечника: 34,5 мм * 34,5 мм, аналогичный F429BIT6.

2. 172 GPIO из основной пластины и сотни GPIO из нижней пластины, включая многоканальный FMC высокоскоростной расширения IO.

3. Основная плата имеет 32 Мб 32-битную пропускную способность SDRAM и 32 Мб QSPI, и дисплей принимает 24 бит rgb888.

4. V7 макетная плата содержит основной платы, и вспомогательные ЖК-дисплей экран такая же, как и у stm32-v6 макетная плата. Покупателям с экранами не нужно покупать экраны, а приобретенные ранее модули exosome могут быть использованы. купите с экраном, соберите вверх и вниз две акриловые пластины, купите материнскую плату самостоятельно без акрила и сопутствующей медной колонки.

Отгрузочная ведомость:

1. Stm32-v7 совет по разработке

2. 12 V 1A адаптер питания

3. Плата адаптера SWD (JTAG к интерфейсу отладки SWD) [без симулятора]

4. Micro USB кабель для передачи данных

5, кабель

6. USB кабель последовательного порта (HL-340)

Особенности макетной платы (оборудование):

1. H7 основной плате принимает 32bit data штекер шины-в SDRAM (синхронное динамическое ОЗУ), с высокими показателями, скорость записи 376 МБ/с., и скорость чтения 189 МБ/с..

2. Оценка LTDC + DMA2D производительность STM32H7 + 32-битный SDRAM (синхронное динамическое ОЗУ), не испытывает дискомфорта, даже если выше 100 Гц, а только в том случае, 2,6 мс для каждой кисти 800*480 фотографии и цветовыми блоками.

3. Оценка 4-строчный DMA режим QSPI флэш-памяти зависит от STM32H7. Скорость чтения составляет около 48 МБ/с..

4. Все интерфейсы GPIO имеют ряд pin или row bus outlet.

5. Размер материнской платы, интерфейс и stm32-v5, V6 макетная плата полностью совместимы, и ранее приобретенные модули расширения могут быть использованы.

6. Интерфейс экрана дисплея соответствует макетной плате V6 и может непосредственно использоваться с экраном дисплея, совпадающим с V6.

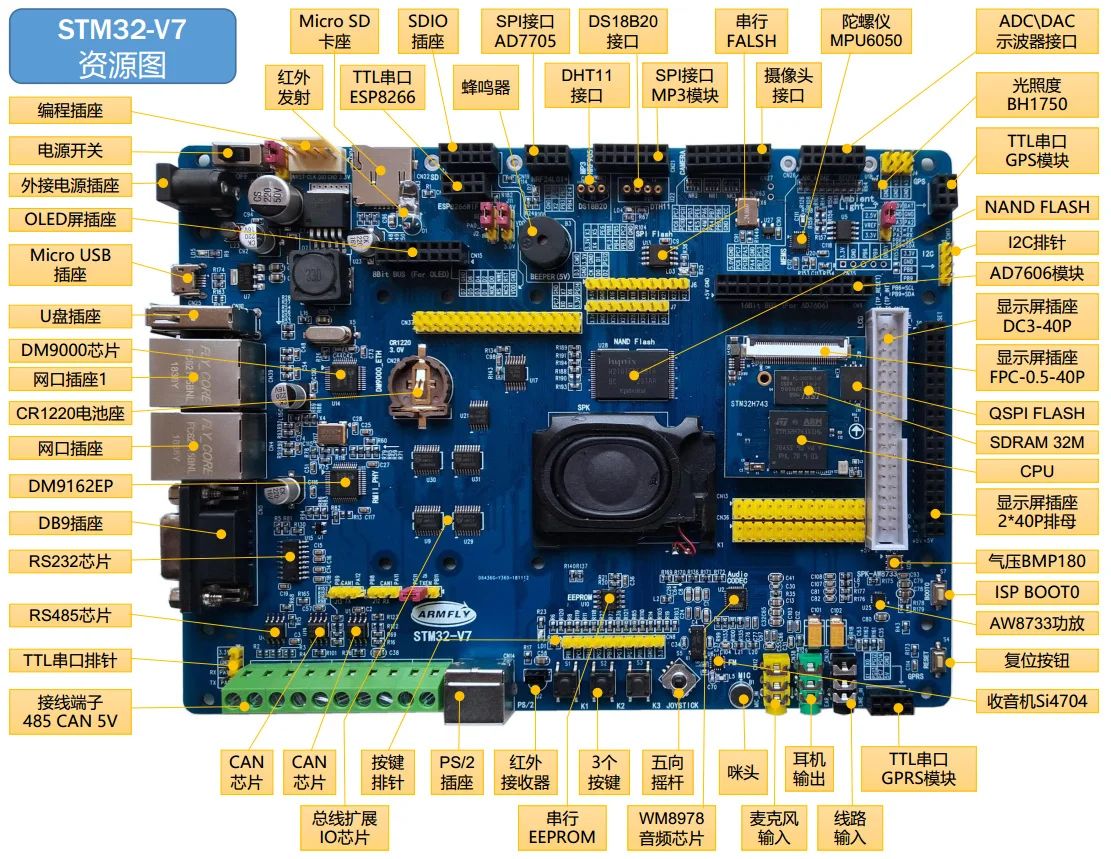

Аппаратная конфигурация материнской платы:

1. Модель ЦП STM32H743XIH6/TFBGA240, Flash 2 Мб, ram 1 Мб, основная частота 400 МГц

2. SDRAM: 32-разрядная ширина шины, 32 Мб Емкость

3, QSPI флэш-память: 4-проводной шина, 32 Мб, поддержка ксип, может управлять программой

4. NAND флэш-памяти: 8-bit шина, 128 Мб

5, последовательный EEPROM: Емкость 16KB

Последовательная вспышка SPI: 8 Мб

7. Дисплей интерфейс: разноцветный "Красный-зелёный-желтый 24bit, I2C сенсорный экран, регулируемая подсветка

8. Двойной сетевой порт: один DM9162 PHY чип (cpu встроенный MAC) и один DM9000AEP, висящий на FMC шинах 16 бит

9, USB порт: 1 USB хост полная скорость, 1 USB устройство полная скорость

10. RS485 интерфейс-1 шт.

11. Один интерфейс RS232 (DB9 и ttl UART pin расположение и извлечение)

12, может интерфейс 2, перемычка может быть настроена

13. 1 разъем для sd-карты и 1 розетка SDIO (2 последовательных порта ttl)

14, аудио части: WM8978 обеспечивает высокую точность воспроизведения звука I2S дуплексный режим кодеком, бортовой голоса высокого качества, изготовленные на станке динамик, микрофон, можно записывать, fm-радио, SI4704 один

15. PS2 клавиатуры/Интерфейс мыши-1 шт.

16, инфракрасный приемник, инфракрасный передатчик

17. Зуммер (и инфракрасный излучатель)

18, MPU6050 Акселерометр, гироскоп

19, светильник BH1750

20. BMP180 датчик давления

21 3 независимых ключей, 5-позиционная rocker

22. Одна камера интерфейс

23. АЦП, интерфейс ЦАП (модуль внешнего осциллографа)

24. Интерфейс расширенной шины: SPI, ttl последовательный порт, iec, Внешнее соединение (полностью совместимо с модулями разработки и расширения V5 и V6)

-AD7705 (TM7705) двухканальный 16-bit ADC приобретение

-VS1053B MP3 модуль

-Модуль gps (последовательный порт ttl)

-Модуль GPRS (последовательный порт ttl)

-Серийный WiFi модуль (ESP8266)

-Oled-модуль (8-битная параллельная шина)

-AD7606 модуль 16 бит АЦП 8-канальный видеорегистратор с функцией синхронизации

-ADS1256 8-канальный видеорегистратор 24-битный АЦП модуль сбора данных

-DAC8501 двухсторонний модуль DAC (0-5 v)

-DAC8563 двусторонний модуль DAC (-10 В-> + 10 В)

-AD9833 модуль DDS генератор сигналов треугольной синусоидальной волны квадратной волны

25 лет. Несколько 5 V и 3,3 v на выход ввода-вывода защищены (подключен к 32 бит, которая быстро и занимает мало GPIO ресурсы).

Ресурсы программного обеспечения:

1, на основе V7 макетной платы ucos-iii, ucos-ii, RTX4, RTX5, FreeRTOS original и с CMSIS-RTOS V2 посылка уровня версии программного шаблона все наборы

Http://www.armbbs.cn/forum.php?Mod = viewthread & tid = 93556

2, исходя из V7 макетная плата чистого металла машины и различные RTOS версия emWin шаблон программы, Поддержка аппаратного JPEG, был выпущен

Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 93843

3, на основе V7 новая версия rl-usb v6.x + rl-flashfs v6.x шаблон, операционная скорость sd-карты 10 класса 12-15 МБ/с, включая RTX5 и FreeRTOS две версии

Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 94208

4. Новая версия rl-usb и rl-flashfs NAND полное решение на основе V7 проще в использовании, и пользователи только должны инициализировать FMC

Http://www.armbbs.cn/search.php?Mod = forum & searchid = 118

5. EmWin многоэкранный шаблон схемы дисплея на основе V7, и привод lcd и OLED процедур в то же время

Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 94380

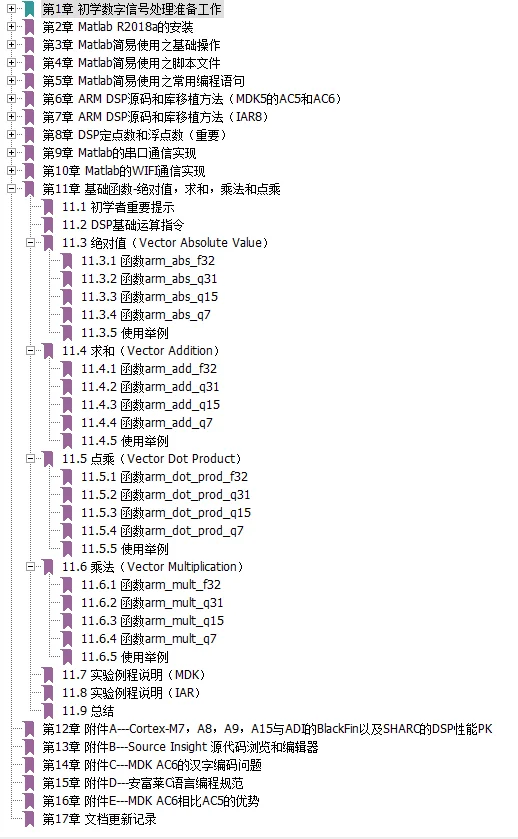

6. Dsp2 цифровой обработки сигналов и cmsis-nn нейронной сети, руководство, обновлён до глава 11:

Http://www.armbbs.cn/forum.php?Mod = viewthread & tid = 94547

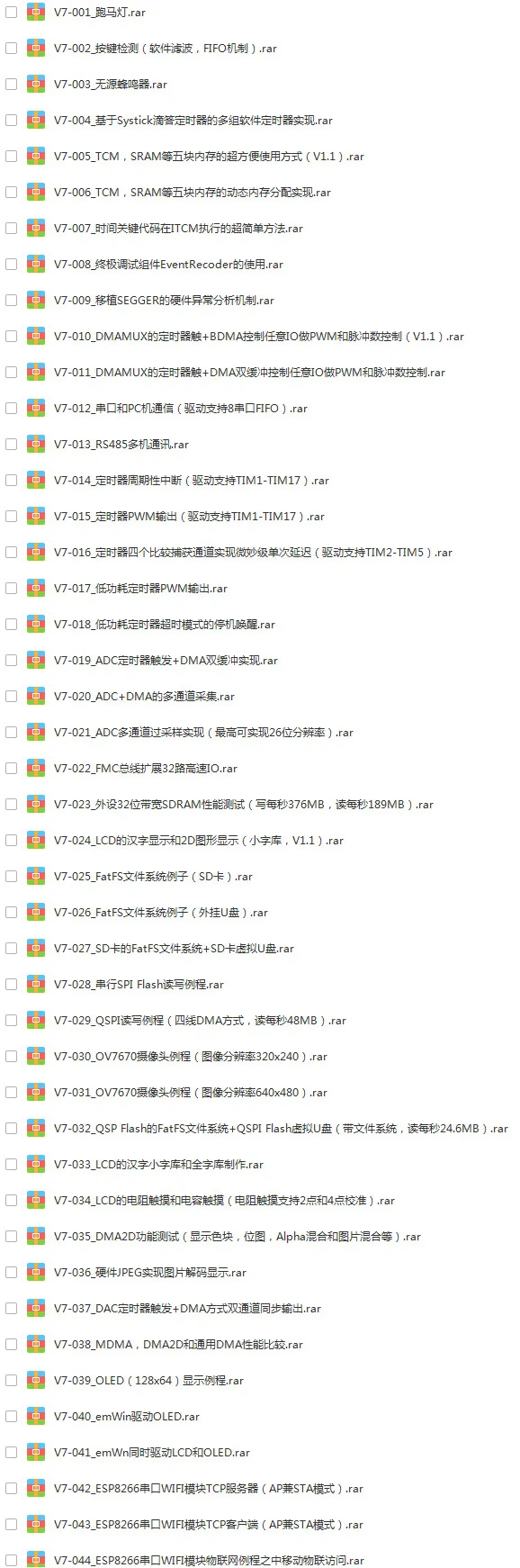

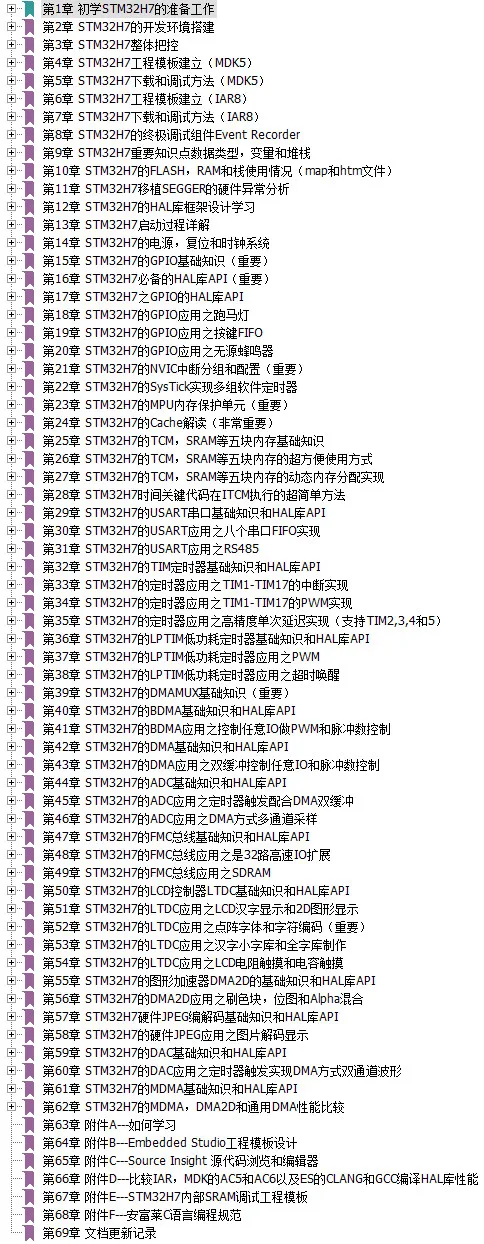

7. Были выпущены первые 63 части Руководства пользователя (Руководство по посылка водителя BSP):

Http://www.armbbs.cn/forum.php?Mod = видовая резьба и tid = 91590

8. Руководство пользователя Описание:

(1) данное учебное пособие фокусируется на BSP драйвер посылка метод проектирования и HAL, библиотеки, и HAL библиотеки различных повороты и для того, чтобы облегчить наши программирования.

(2) так как он основан на документов HAL library, серия H7 не ограничена, другие серии F1, F2, F3, F4, F7 являются универсальными, но периферийные устройства серии H7 богаче и прочнее.

(3) этот проект продолжает прежний стиль кода, от основной посылка драйвера BSP до кода приложения, именование переменных, именование файлов, программная структура, комментарии являются относительно стандартными, каждый может читать или пересадки будет удобнее.
