Описание

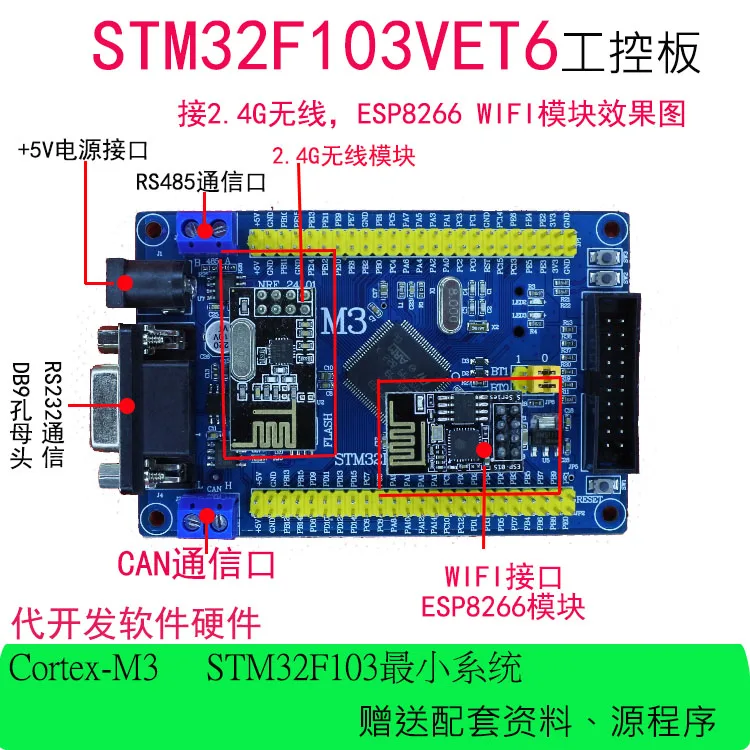

1. Описание оборудования макетной платы:
Все встроенные ресурсы (см. Таблицу данных ниже для получения подробной информации о продукте)
1, STM32F103VET6 LQFP100 (высокая производительность, экономичный M3 master)
2, два выхода светодиодный свет (подключение PB13, PB14)
3, две кнопки ввода (подключение PB1, PB15)
4, BOOT start jump (для выбора места загрузки)
5, кнопка сброса SW
6, интерфейс Micro USB (может поставить питание и сделать USB эксперимент по умолчанию, не поддерживает загрузку программы)
7,8 МГц кварцевый генератор (оригинальный импорт)
8, 32,768 кГц кварцевый генератор (оригинальный импорт)
9, 3,3 В регулятор чип AMS1117-3.3 новый оригинальный!
10, JTAG и SWD интерфейс загрузки, вы можете непосредственно использовать JLINK, STLINK и другие загрузчики
11, все порты ввода-вывода аккуратно расположены в соответствии со стандартным интервалом 2,54
12, один из способов CAN bus интерфейс использует трансивер TJA1050 (крышка короткого замыкания выбирает конечный резистор 120R)
13, односторонний интерфейс шины RS485 использует чип MAX3485 (крышка короткого замыкания выбирает конечный резистор 120R)
14, весь путь RS232 автобус
15, wifi ESP8266 беспроводной интерфейс связи, с соответствующими экспериментальными правилами!
16, 2,4G NRF24L01 беспроводной интерфейс связи, с соответствующей экспериментальной системой!
17, аккумулятор RTC держатель макетной платы
18, слот для sd-карт, поддержка чтения sd-карт
19, встроенный внешний флэш-чип W25Q16
20, макетная плата оставляет несколько интерфейсов питания 5 V 3,3 V GND
21, бортовой 5,1 мм DC интерфейс питания
