Описание
Детальная информация продукта
\
\
\

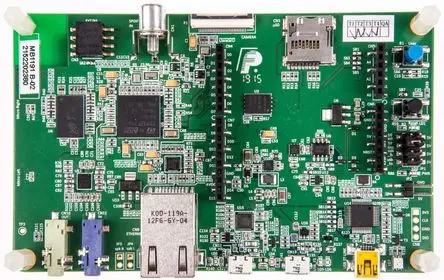

STM32F7 серии Development Kit
\
\
Этот набор для разработки помогает исследовать STM32F7 семья микроконтроллеры на основе высокопроизводительный ARM® Cortex®-M7 32-битный ядро.
\
Интеллектуальная архитектура с новым периферийным набором для функциональности в режиме реального времени, обработки цифровых сигналов и высокой энергоэффективности. Подходит для различных приложений; Промышленный контроль, кондиционер, безопасность, видеодомофон, бытовая аудио техника и грядущий Интернет вещей.
\
\
STM32F746NGH6 микроконтроллер с 1 Мб флэш-памяти и 340кб оперативной памяти
\
Встроенный ST-LINK/V2-1 поддерживает функцию пересчета USB
\
Функция USB: порт виртуального COM, массовое хранение, порт отладочной обработки
\
4,3 "(109,2 мм) 480x272 пикселей Цветной LCD-TFT с емкостным сенсорным экраном
\
Разъем для камеры
\
Последовательный аудио интерфейс (SAI) аудио кодек
\
Аудио вход и выход jack
\
Стерео динамик Выход
\
Два ST MEMS микрофоны
\
SPDIF RCA Вход разъем
\
Две кнопки (пользователь и сброс)
\
128 Мбит Quad SPI Flash
\
128 Мбит SDRAM (64 Мбит доступны)
\
MicroSD карта разъем
\
RF-EEPROM Дочерняя плата разъем
\
USB OTG HS и USB OTG FS с микро коннектор AB
\
Разъём Ethernet
\
Пять вариантов питания: ST LINK/V2-1, USB FS и USB HS, вин для разъема Arduino и внешнего разъема 5 V
\
Выходная мощность 3,3 В или 5 В для внешних приложений
\
Arduino Uno V3 разъем
\
Комплексное бесплатное программное обеспечение, включая несколько образцов, часть пакета STM32Cube
\
\
\
\
\
Серия STM32F7-Cortex®-M7
\
\
Сверхвысокопроизводительные микроконтроллеры в семейном корпусе STM32F7 с DSP и прецизионными FPU (плавающие точечные устройства) на базе ядра ARM® Cortex®-M7 и 1082 CoreMark/462 DMIPS для CPU на 216 МГц.
\
Интеллектуальная архитектура, Cortex®-M7 окружена новым набором периферийных устройств, в сочетании с отличной взаимосоединяемой структурой, с AXI и несколькими матрицами шин AHB для подключения ядер, периферийных устройств и памяти, несколько контроллеров DMA и Chrom-ART graphics AcceleratorTM аппаратное обеспечение для оптимизации производительности системы.
\
Расширенное подключение и поддержка аудио с двумя последовательными аудио интерфейсом (SAI) с SPDIF выход, три I2S полудуплексный с SPDIF входом, два USB OTG интерфейса s с выделенной мощностью, и двухрежимный четырехрежимный флэш-интерфейс.
\
Большая S ram с 320кб перегрузки, включая 64кб данных плотно соединенной памяти (TCM) ram для низкой задержки памяти, 16Кб инструкции TCM ram и 4кб запасных S ram.
\
Энергоэффективность ниже 7 CoreMark/mW при 1,8 в, а 100μа Типичное потребление тока в режиме стоп сохраняет все инструкции по конфигурации и SRAM.
\
Раскройте свой творческий потенциал и создавайте более отзывчивые, инновационные приложения.
\
\
\
\
Другие продукты, связанные с продуктом
\
Большинство MCU продукты требуют внешнего кварцевого осциллятора, чтобы сохранить достоверную Бег часы и РТК часы-секундомер. Поэтому высокоскоростные и низкоскоростные Кварцевые генераторы станут стандартным оборудованием для продуктов MCU. У нас есть кристаллы от Hong Kong Crystal, Polycom и других брендов. Продукты могут быть поставлены вместе. Специфическая модель зависит от детальных требований заказчика к различным параметрам, таким как частота, диапазон температур, точность и стабильность температуры.
\
\
Кроме того, расширенные устройства хранения, такие как память SPI и EEPROM, часто выбираются вместе с MCU. Специфическая модель должна быть всесторонне определена в соответствии с емкостью хранения, количеством стирания, режимом интерфейса, энергопотреблением, требованиями скорости и надежности.
\
\
Физический чип интерфейса связи (Ethernet, RS232, RS485, может драйвер и чип защиты интерфейса USB и т. д.) является широко используемым чипом, который часто используется вместе с MCU. Конкретная модель также должна быть выбрана в соответствии с требованиями.
\
\
Так как ST Cortex lineups оснащены аппаратными блоками PWM, они часто используются в сочетании с чипы драйвера шагового двигателя и общего назначения с высокими и низкими боковыми драйверами для богатых функций выхода/привода. ST и ONSEMI имеют L6219, L6470 и различные мопеды. Продукты IPM могут сочетаться с ними.
\
\
В системе измерения и контроля часто необходимо использовать дизайн защиты электрической изоляции и выходной контур тока. В этой части приложения часто используются оптопара, изолированный модуль DCDC и выходной чип тока. У нас есть популярные продукты на выбор.
\
\
Акселерометрами, гироскопы, и микрофоны, электронные уплотнения и т. д. в цифровые потенциометры и MEMS (микро-электро-механические системы) продукция также часто встречается в продукте СПИСОК КОМПОНЕНТОВ вместе с MCU.
\
\
\
\
Кроме того, мы также используем различные широко используется в том числе устройства Аккумуляторы таблеточного типа, высокие качественные разъемы, ldo и постоянного тока/Контроллеры пост. Тока/Регуляторы, АЦП/ЦАП, усилителей, компараторы, тонкопленочные резисторы и ламинированные конденсаторов. Имеют конкурентные преимущества.
