Описание
Версия 1,3: вход PB6, pb7двустороннее изменение на Высокоскоростной оптический соединительный вход, позиционный Y7 Y8 ChangeY0 Y1; другой следующий 1. 2 версия не изменилась; # Define X0 PBin (7)/Высокоскоростной Вход # define X1 PBin (6)/Высокоскоростной вход
# Define X2 PCin (13) # define X3 PEin (6) # define X4 PEin (5) # define X5 PEin (4) # define X6 PEin (3) # define X7 PEin (2) # define X8 PEin (1)
Этот продукт не имеет оболочки

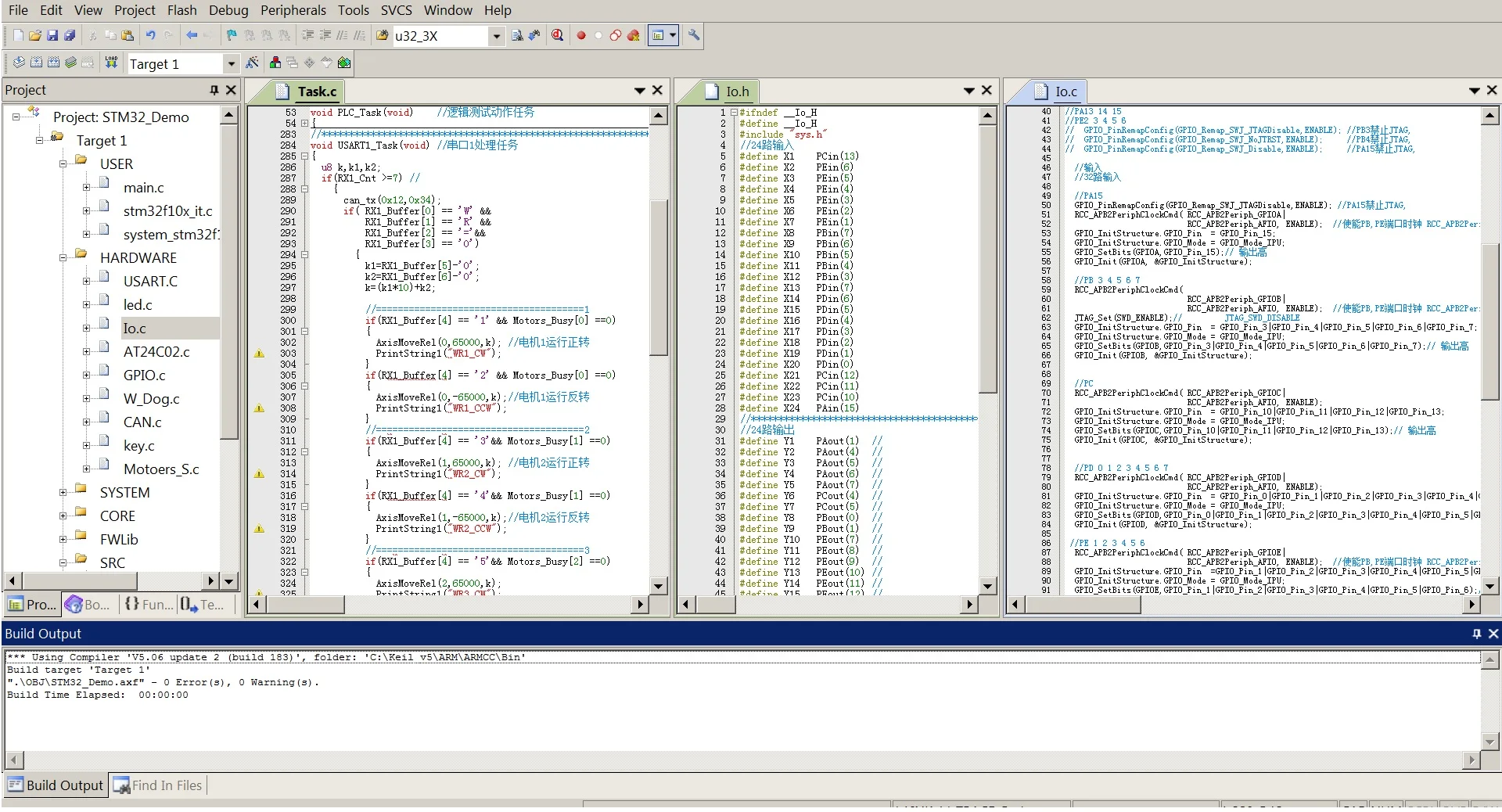

Stm32среда разработки платы управления isKEIL 5,20, использовать объект как skilledCLanguage среды развития профессионалов;
ProvideKEIL CLanguage шаблон программирования, notplcтрапециевидное Программирование;
ProvidedCTemplate исходный код драйвера имеет: вход и выход/2 дорожных последовательных порта/CAN/24C02/4 RoadSStepped и тормозил; Эта плата питания на входе и выходе изолирована от основного управления.
Это Входная Схема платы управления:

Примечание: большая часть кода тестового проекта контрольной платы накапливается в фактической работе владельца;
Очень практичная рутина, воспроизводимость
Эта плата управления предназначена для автоматического управления мелким промышленным оборудованием., доступен после того, как покупатель 1, инженерный пример, в качестве примера, есть шаблоны драйвера для каждого модуля;
Покупка: 1А плата управления + 1 OnekeilTest рутинная + PDFSchematic схема;
Эта плата управления предназначена для автоматического управления мелким промышленным оборудованием., предоставляет шаблоны драйвера для каждого модуля после покупки;
Покупатель может написать заявку после покупки;

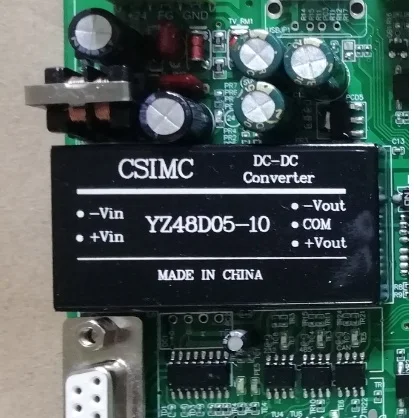

Входной источник питания DC12-24V, основной блок питания управления изолирован;
1: Основное управление: STM32F103VCT6
2: 24 дорожных оптических соединительных входа (NPN: низкий уровень эффективности);
3: 24 дороги оптической связи изоляции выход (NPN: выход низкий уровень) каждый way0.5ADriving способность;
4: 1 дорожный isolationRS232Interface;
5: 1 дорожный isolationRS485Interface (Или выбор волнового переключателя RS232) ;
6: 1 дорожная изоляция;
7: 4Road5VDriven интерфейс привода шагового двигателя (каждый way1Pulse + 1 Управление направления);

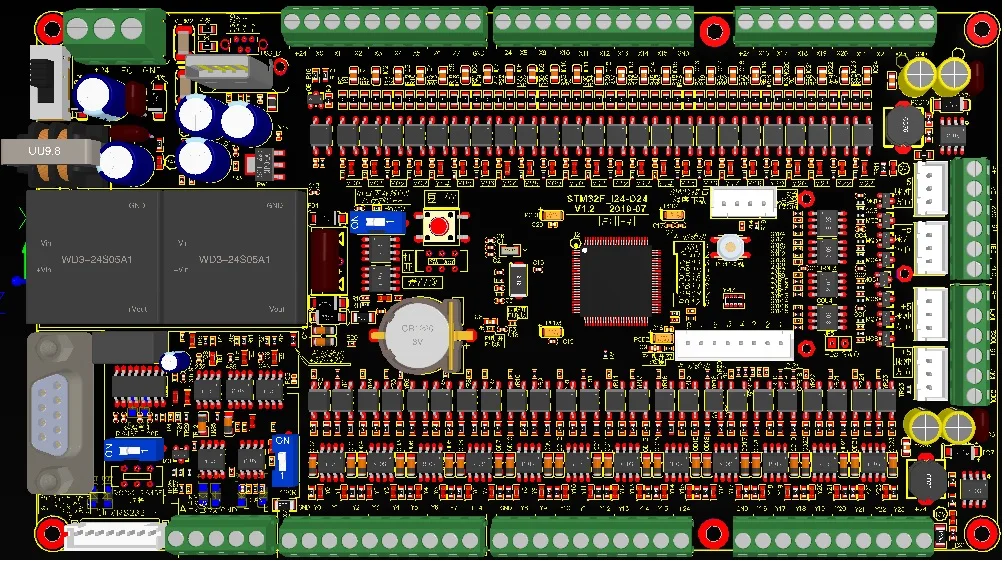

9: размер платы управления: Long190mm * Width107mm;
Другое: BeltSWDInterface, BeltAT24C02, с внешним контрольным чипом; Примечание: доставка не соответствует cr1220battery;
4. Интерфейс драйвера на выход для изоляции дороги:
# Define PULSE1 PCout (9)/Pulse1 # define PULSE2 PCout (8)/Pulse2 # define PULSE3 PCout (7)/Pulse3 # define PULSE4 PCout (6) /Pulse4 # define DIR1 PDout (15)/Direction1 # define DIR2 PDout (14)/Direction2 # define DIR3 PDout (13)/Direction3 # define DIR4 PDout (12)/Direction4
2,54 мм Расширенный интерфейс сиденья:
1: + 3,3 В
2: GND
3: PB11
4: PB10
5: PB15
6: PB14
7: пройденное расстояние в PB13
8: PB12



Характеристики
- Micro Controller
- 24 in 24 out
