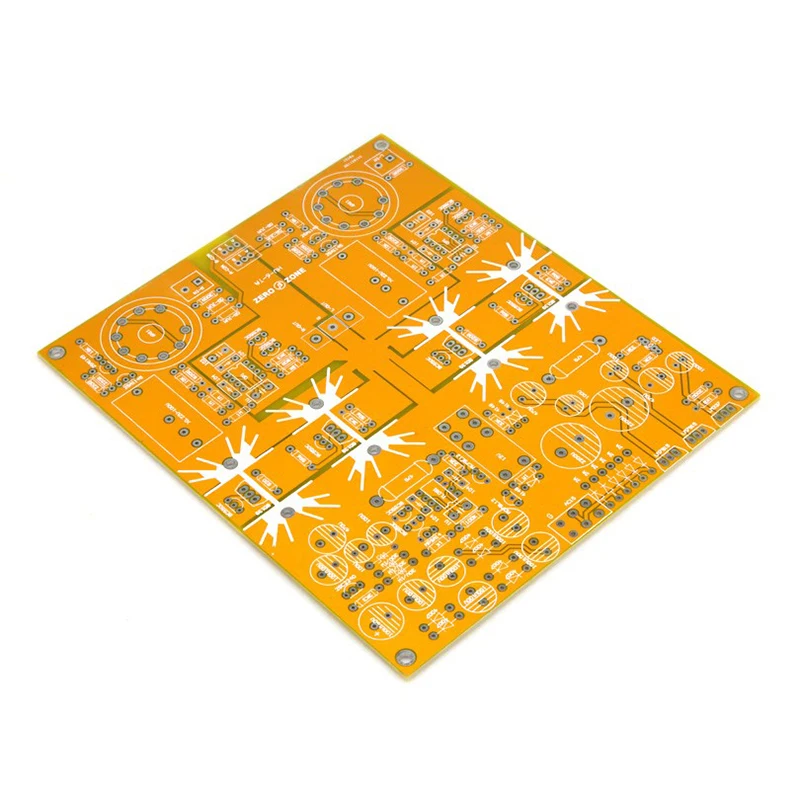

SUQIYA-Vocal beauty односторонний Шарм HV-6-TA gallstone усилитель для наушников-PCB

Описание продукта:

HV6 gallstone amp, с использованием дифференциальной трубки, усиления напряжения трубки, Дарлингтон структура Концевая трубка выход (не менее 100 мА колыбельный ток).Использование равномерных искажений трубки в качестве входного конца, ощущение слуха, как правило, является теплым и хорошим.Односторонний выход с высоким током, Нет искажений кроссовера, и прослушивание особенно красиво;Одноконцевый билиарный камень изменил чистый билиарный усилитель (не трансформатор), который имеет недостатки недостаточной поддержки для средних и низких наушников, и может поддерживать уникальное очарование одноконтурных билиарных.

Технический анализ:

1. Высоковольтная часть: путем двойного выпрямления переменного тока 15 В до 2,5 В постоянного тока, а затем электронной фильтрации и вывода 90-95 в для подачи желчного канала;Входной дизайн желчного канала: желчный дифференциальный вход; после того, как напряжение 90-95 в проходит через источник зеркала, напряжение, достигающее анода, достигает 71 в, что достаточно для общего желчного воздуховода для работы, и устанавливает колыбельный ток входной сцены до 3,4 мА, 1,7 мА на руку. MA2. лампа накаливания источник питания: всей длине волны для выправления изгибов двойного 15В, LM337 регулятор напряжения в 12V6, силе IKEA с веревкой и скакалку на доске, 12V6 параллельными или 6V3 серии нити источник электропитания для различных труб;3. Задержка и защита: Установите до 250мВ для защиты, 40 секунд для задержки4. выход этапа: мост для выправления изгибов для двойной 15 V переменного тока, блок питания с LM7815-7915, HV-6 с Дарлингтона структура несимметричный Выход, 100MA в тубе, и двигатели переменного тока цепи, среднее напряжение в основном стабильно плюс или минус 1 мВ;

Продукт Размеры

165 мм X 141 мм X 1,6 мм

Меры предосторожности

Примечание: это простая печатная плата и не содержит оборудования.На плате нет запасного разъема для наушников и потенциометра, и требуется внешняя Летающая линия.

Список товаров

HV-6-TA желчнокаменная наушники усилитель PCB X1
