Описание
(Рассеянные части) сделать 51 тестер концентрации алкоголя набор микрокомпьютера с одним чипом
\\
Напоминаем: этот комплект является запасной частью универсальной платы, необходимо сварить собственную проводку.
\\
Напряжение питания: направленность 4,5-5 В
\\
Размеры универсальной доски: 7*9 см
\\
Функция Введение:
\\

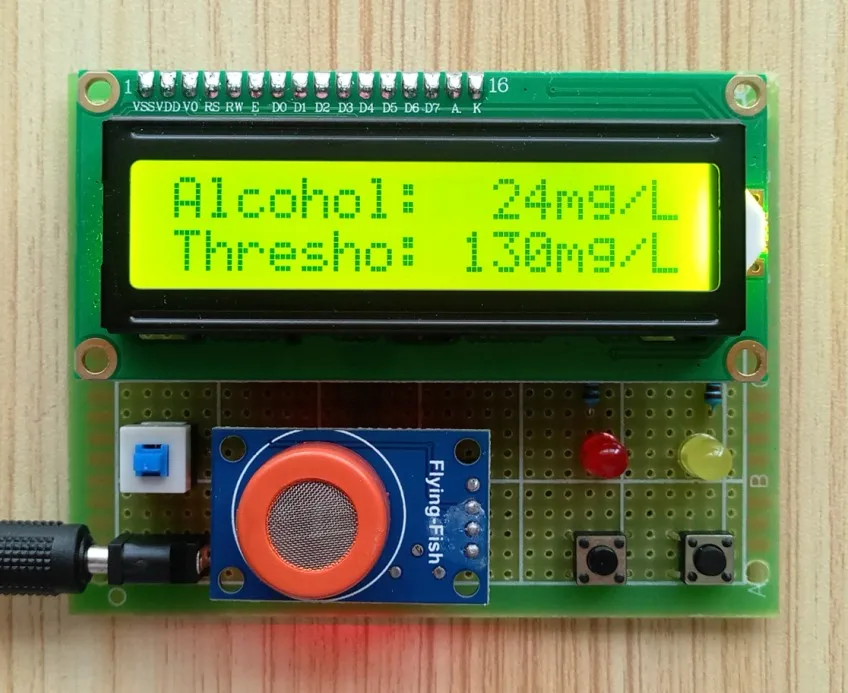

Может обнаруживать спирт в Газе/этаноле, 1602 жидкокристаллический дисплей концентрации алкоголя и порог пьянства, когда сила тока больше порога, красный светильник, значение сигнализации желтый светильник регулируется с помощью потенциометра на модуле 。
\\
Аппаратное обеспечение Состав:
\\
Singlechip + zuiSmall система + спиртовой датчик модуль + 24c02Storage схема + ledinstruction
\\
Характеристика:
\\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\

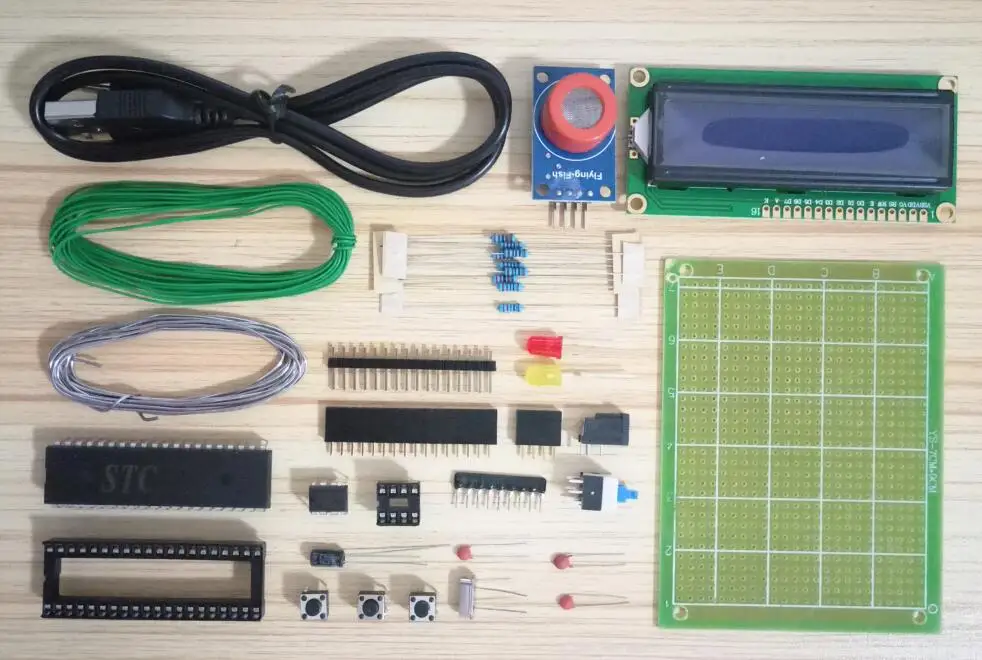

| Имя компонента | \Номер | \
| Сопротивление 1 K | \2 | \
| Сопротивление 2,2 K | \3 | \
| Сопротивления 10 K | \4 | \
| Электролитический конденсатор с алюминиевой крышкой, 10 мкФ, алюминиевая крышка, 25В | \1 | \
| Фарфор конденсатор с алюминиевой крышкой, 30pf | \3 | \
| Кварцевый резонатор 12 МГц | \1 | \
| Exclusion103 (10 K 9 футов) | \1 | \
| 5 мм красный светодиодный | \1 | \
| 5 мм желтый светодиодный | \1 | \
| Сенсорная клавиша 6*6*5 | \3 | \
| Самоблокирующийся переключатель 8*8 | \1 | \
| Штифт 16 P (расстояние 2,54) | \1 | \
| Одиночный держатель 4 P | \1 | \
| Одиночный держатель 16 P | \1 | \
| DC002Power сиденье | \1 | \
| SinglechipSTC12C5A16AD (следующая хорошая процедура) | \1 | \
| ICSeat 40 P | \1 | \
| AT24C02 чип | \1 | \
| ICSeat 8 P | \1 | \
| MQ-3Alcohol модуль датчика | \1 | \
| LCD1602A (Хуанг зеленый экран черное слово) | \1 | \
| DC002Power шнур | \1 | \
| Несколько траверс линий | \1 | \
| Пайки оловом | \1 | \
| Односторонняя жестяная спрей универсальная доска 7*9 | \1 | \
\
Обратите внимание:
\\
1. Некоторые компоненты, такие как сопротивление и емкость, временно отсутствуют на складе, мы вышлем принцип символической цепи другим близким компонентам стоимости вместо, синий металлический пленочный резистор может быть заменен серым Карбоновым пленочным резистором, серый карбоновый пленочный резистор может быть заменен синим металлическим пленочным резистором 。 это тот же эффект.
\\
2. После сварки, пожалуйста, самостоятельная отладка, если нет ошибки в сварке, Это может быть успешно, если сварка не работает, мы можем помочь вам только проверить проблему, мы не можем гарантировать ваш успех, как только вы сварите, вот почему ремонтные работники нужны на производственной линии, электронные продукты поломки из-за статического электричества, потому что положительные и отрицательные полюсы источника питания Неправильно соединены и выгорели, из-за вакуумной сварки, существует высокая вероятность проблем из-за неправильного положения сварки компонентов и т. Д., не всегда говорите, что есть проблема с печатью платы, эта плата продала десятки тысяч людей, есть десятки людей, которые имеют Проблем! мы стараемся сделать все возможное, чтобы обеспечить хорошее послепродажное обслуживание, стараться изо всех сил, чтобы помочь вам завершить производство. поэтому, когда конечный продукт не может достичь эффекта, который мы описали, пожалуйста, не судите о нас в спешке, не забудьте связаться с нашим послепродажным обслуживанием, мы сделаем все возможное. спасибо за сотрудничество, приятных покупок!
\
