Описание

Особенности:

1. Выход + 21 дБм, чувствительность-101 дБм;

2. Чип JN5169, ядро ARM, богатые аппаратные средства, высокая производительность;

3. Приемный ток составляет 14 мА, который можно легко контролировать в режиме низкого энергопотребления;

4. Небольшой размер, светильник весом, 17 × 29,5 м в размере, двойное использование вставки патча и штыря;

5. Все высококачественные компоненты, кристальная вибрация, оригинальная кристальная вибрация, хорошая надежность;

6. Обеспечить антенна PCB, IPEX антенное соединение сиденья и другие режимы подключения антенны.

7. Фокус на расстоянии связи, большие гармоники, не может пройти сертификацию FCC/CE.

Технические характеристики

Параметр	Типичные соотношение цена/качество	Объяснить
Чувствительность	-96dBm
Выходная мощность	+ 21dBm	+ 21±0. 5dBm
Выбросов ток	<140mA	Максимальная мощность передачи
Получение ток	21mA
Покоя ток	200nA
Рабочее напряжение	+ 3,3 V
Дальность передачи	600 м	ИспользованиеПечатная платаАнтенна, Линия видимость
Скорость передачи данных	250 кбит/с
Номер канала	16
Антенна	Печатная платаВозможноIPEX
Диапазон рабочих температур	-40Температура~ 80Температура
Размер	17×29,5 м	Расстояние между шпильки1,27 мм

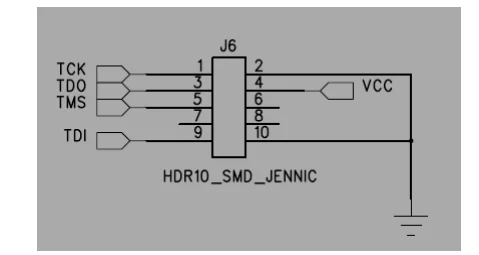

SZ31 JN5169 PA Zigbee модуль

Инструкции по уходу за изделием

1) предложение, размещенное на краю модуля печатной платы заказчика, сокращает расстояние между антенной, насколько это возможно, для уменьшения затухания сигнала.РЧ цепи обеспечивают соответствие импеданса 50 Ом, избегайте снижения качества сигнала

2) ВЧ-линия вдали от источника питания, тактовый сигнал и т. д. может производить помехи источника сигнала;Линия вверх и вниз или так хорошая посылка, чтобы защитить. Если вы используете антенну PCB, антенна PCB не может быть никаких проводов или медных плакированных. Следующая антенна PCB вокруг не может быть металла или магнитного материала.

3) Диапазон входной мощности от 1,8 в до 3,6 В, Рекомендуемое напряжение 3,3 В, пиковый ток источника питания составляет 140 мА.Контактный интерфейс защищены высокочастотным фильтрующим конденсатором, если приложенная среда является плохой, предлагаем серии магнитных бусин и или параллельных, телевизоров трубки.Пользователи в дизайне продуктов, во-первых, гарантируют, что периферийная цепь может обеспечить достаточную мощность источника питания, диапазон электропитания и мы будем строго контролировать в 1,8 В ~ 3,6 В, напряжение питания fengfeng в пределах 300 мВ.И в DC/DC или "после установки большой емкости, предотвратить падение внешнего напряжения питания происходит в период импульсного тока.

4) модуль заводской приносит PCB антенна PCB, содержит антенна IPX, антенна для PCB запуска по умолчанию.Пользователь может выбрать IPEX-SMA двухголовый передающий питатель, внешнюю SMA антенну, эта модель подходит для модуля, устанавливаемого в экранирующем прочном корпусе, который антенна размещается снаружи оболочки. Используя эту модель, необходимо отсоединить антенну PCB, канал радиочастотного сигнала IPEX seat.

SZ31 JN5169 PA Zigbee модуль

По умолчанию для антенны PCB

Необходимо подключить внешнюю антенну, должен быть отправлен черного сопротивления в Положение внешней антенны, отрегулированный обратите внимание, чтобы очистить.

SZ31 JN5169 PA Zigbee модуль
