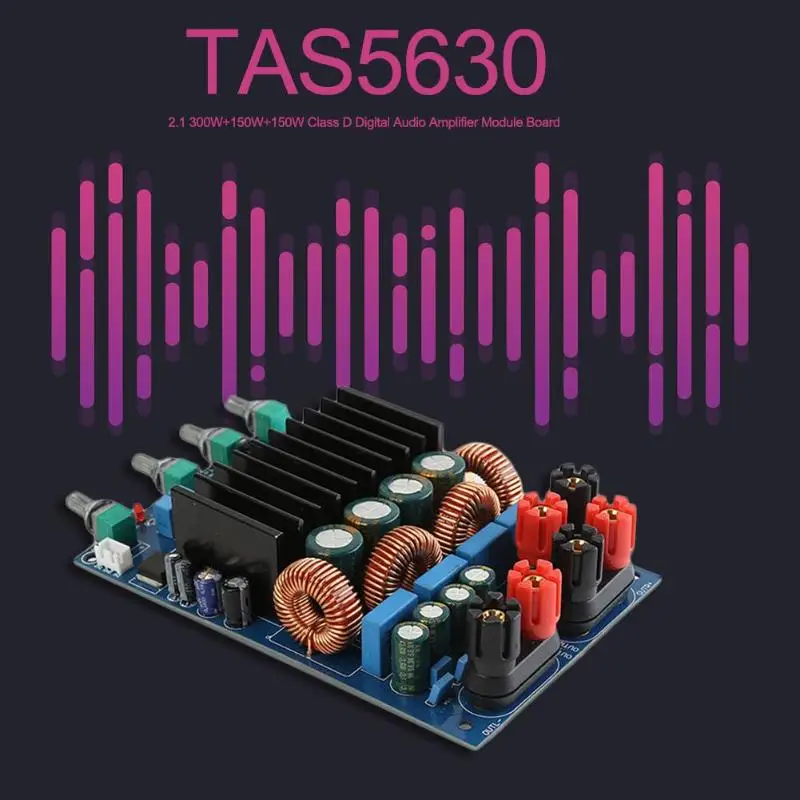

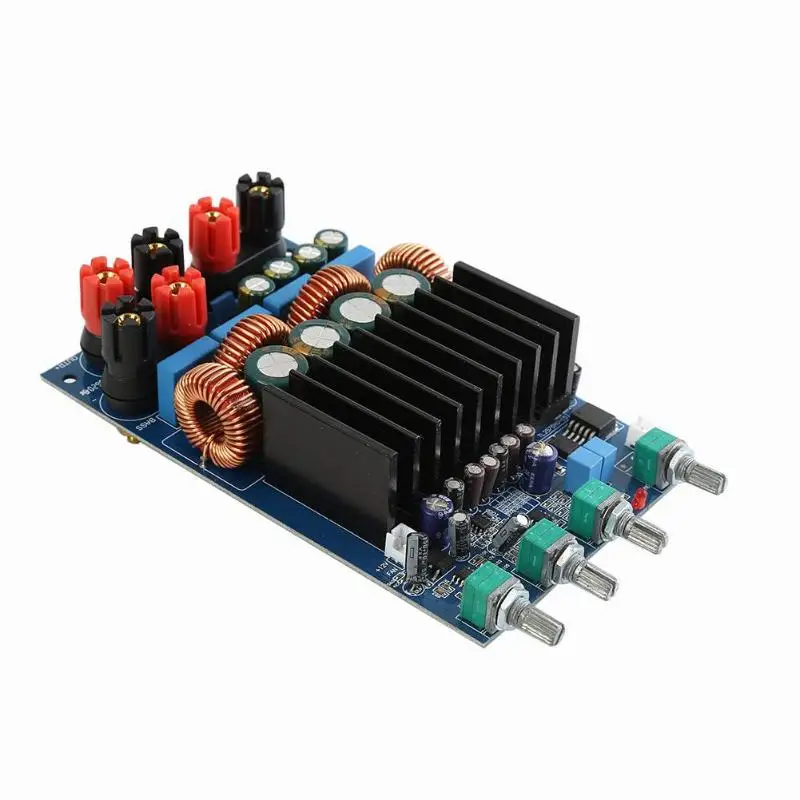

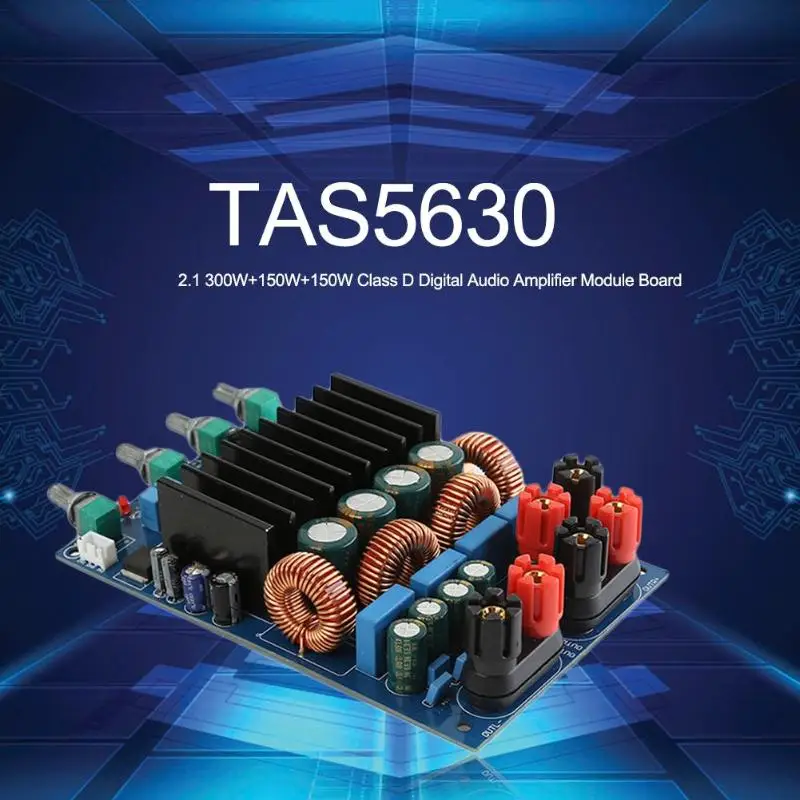

TAS5630 2,1 300 Вт+ 150 Вт+ 150 Вт Класс D Цифровой аудио усилитель модуль Плата

Описание:
1. OPA1632-это полностью дифференциальный усилитель, используемый для привода высокопроизводительного аудио аналого-цифрового преобразования (ADCs). С высочайшим качеством звука, он обеспечивает очень низкий уровень шума и выход драйвера.
2. Прикладная программа оптимизирует характеристики opa1632, который имеет отличную пропускную способность усиления 180 МГц 50 в/США и очень быстрый коэффициент преобразования, приводящий к очень низким искажениям 0.000022%.
3. Очень низкий входной шум 1.3nv/hz дополнительно обеспечивает максимальное отношение сигнал-шум и динамический диапазон. С гибкостью полностью дифференциальной структуры, легко осуществить одиночное концевое полное дифференциальное выходное преобразование. Дифференциальный выход уменьшает даже гармоники и обычные помехи режима.
4. OPA1632 обеспечивает драйвер высокопроизводительного аудио pcm1804 ADCs с отличной производительностью. При использовании Функция выключения также повышает гибкость усилителя.
5. TAS5630 компании TI-это усилитель класса D, интегрированный с аналоговым входом, Отзывы 300 Вт стерео (общая мощность 600 Вт), который может обеспечить до 300 Вт стерео от одной мощности 50 в до 4 Ом динамик.
6. он имеет производительность традиционного усилителя класса AB (<0.03% THD) и усилителя класса D его SNR составляет более 100 дБ, PSR составляет 80 дБ, эффективность уровня мощности составляет до 88%, самый высокий усилитель мощности класса D в Ti промышленности техасских инструментов.
Особенности:
1. Использование оригинальных TAS5630, OPA1632DR, TL072.
2. Основные электролитические конденсаторы используют емкость 470 мкФ/100 в * 4, для обеспечения сильной поддержки стабильного потока энергии.
3. Сопротивление выбора колец металлическое сопротивление, в основной цепи используется точность ± 1% металлических пленочных резисторов кольца, обеспечивают машине хорошее отношение сигнал-шум.
4. Использование полностью экранированных высокотоковых индукторов для обеспечения четкого и мощного звука.
5. Лист толщиной 1,6 мм с использованием двухсторонней печатной платы, толщина меди 2,0 унций, весь процесс HASL для обеспечения того, чтобы размер тока через хорошую производительность. Качество печатной платы.
Параметры:
Режим работы: Класс D
Статический ток: 65mA
Эффективность работы: 88%
Выходная мощность: 300 Вт + 2*150 Вт/4 Ω 10% THD
Частотный диапазон: от 20 Гц до 20 кГц
Динамический диапазон: 100 дБ
Отношение сигнал-шум: 100 дБ (a-взвешенный)
Рабочее напряжение: DC48V
Размер печатной платы: 150*95 мм/5,9*3,74''

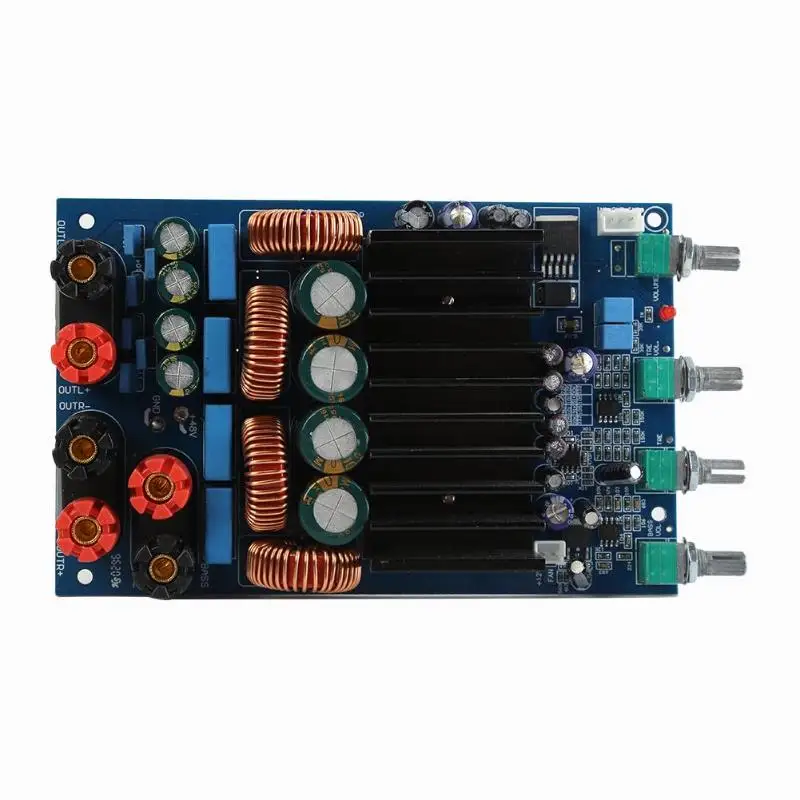

Функция потенциометра: слева направо 1. Громкость сабвуфера 2. ВЧ левого и правого каналов 3. Громкость левого и правого каналов 4. Общий объем
Расстояние между потенциометром: 22 мм * 22 мм * 30 мм/0,86*0,86*1,18''
Размер продукта: 150 мм * 95 мм * 30 мм/5,9*3,74*1,18''
Вес: 457 г
Примечание:
Замеры сделаны вручную, поэтому возможны отклонения в 1-3 мм.
Из-за различных дисплеев и разного светильник, изображение может не показать фактический цвет изделия. Спасибо за понимание.
Упаковка pureglas
1 х 300 Вт + 150 Вт + 150 Вт плата модуля усилителя
