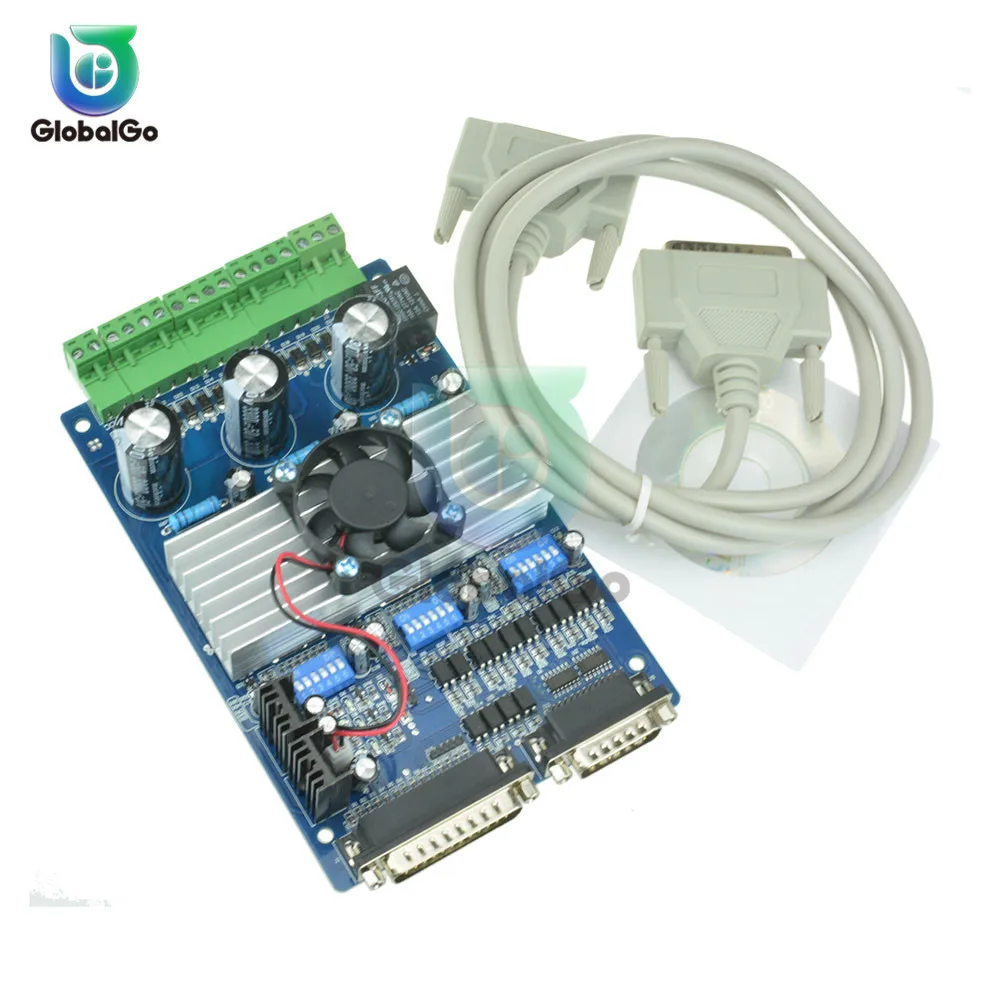

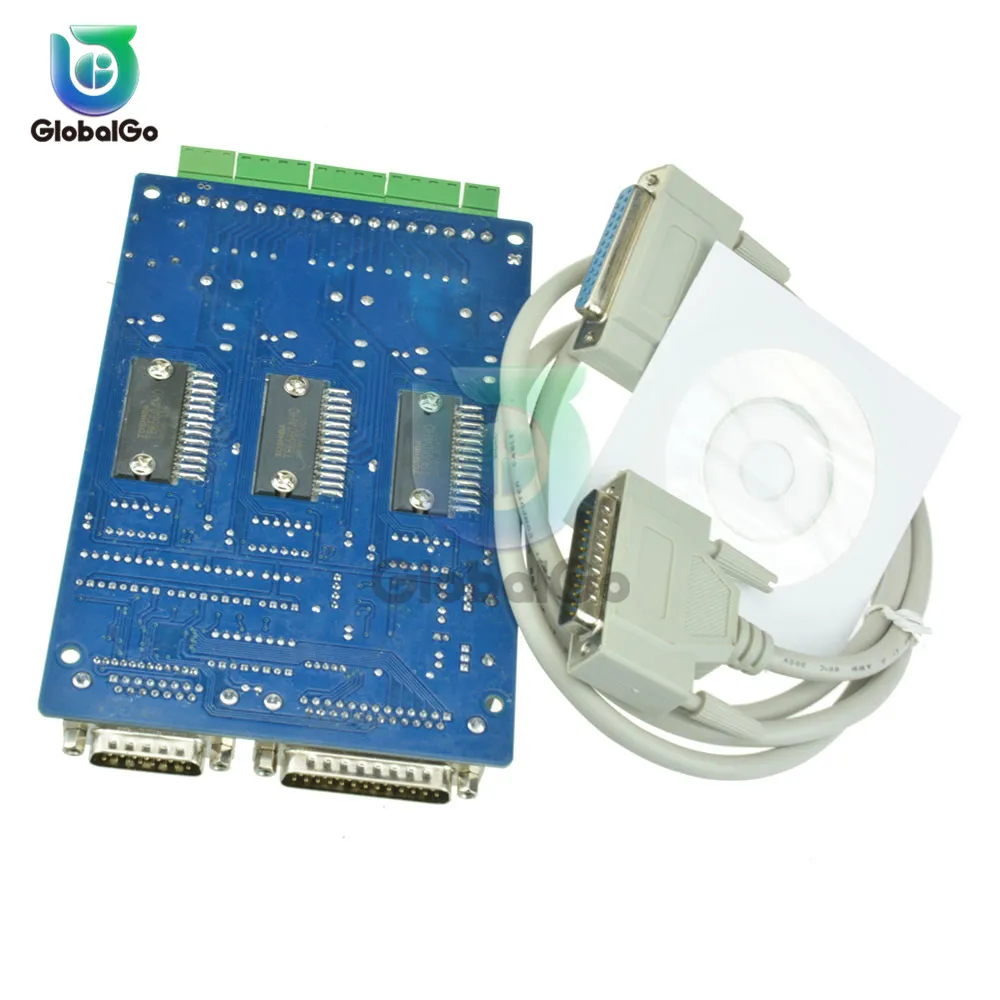

TB6560 3.5A привод шагового двигателя с чпу шаговый контроллер платы двигателя 3 оси DC привод платы+ CD программного обеспечения провода разъемы

Описание:

С чипом Toshiba TB6560AHQ-Высокая мощность, максимальный ток привода 3.5A.

Профессиональный дизайн, двухступенчатая обработка сигнала, супер анти-помех.

1-1/16 микроступенчатая установка-высокая точность.

Регулируемые настройки тока привода для каждой оси-25%, 50%, 75%, 100% полного тока можно установить для различных шаговых двигателей.

Защита от перегрузки, перегрузки по току и перегрева-полная защита вашего компьютера и периферийного оборудования.

Переключение тока на плате-выходная мощность может устанавливаться в соответствии с требованиями пользователя.

Интерфейс шпинделя реле-выход s Макс. 36 V 7.5A для моторов шпинделя или насоса охлаждающей жидкости (только одно устройство может быть питание от этого выхода!)

4 канала входы интерфейса-используется для XYZ предела и аварийной остановки.

Биполярный привод постоянного тока с бесрезонансной областью.

Полная оптическая изоляция закрытого типа для защиты компьютера и оборудования пользователя

Четыре входа управления (разделены на пары ножей)-позволяет устанавливать лимит и аварийную остановку.

Универсальная архитектура-поддерживает большинство параллельных программного обеспечения MACH3, KCAM4, EMC2 и т. Д.

Примечание: подключите блок питания к выключателю питания постоянного тока 12-36 в

Напряжение выбор:

> 12-16 V DC Блок питания для Nema 17 шаговые двигатели

> 16-24 V DC Блок питания для Nema 23 шаговые двигатели

> 24-36 V DC источник питания для Nema 34 шаговые двигатели

Выходная мощность 12 В должна быть применена к вентилятору радиатора 12 В

Выход драйвера совместим с 2 или 4 фазами, 4,6 или 8 свинцовыми шаговыми двигателями, 3а макс.

Подходит для однополярных или биполярных шаговых двигателей.

Напряжение регулируемое скорость шпинделя контролируется параллельным интерфейсом как функция напряжения питания.

Посылка включает в себя:

1 х 3 оси TB6560 Драйвер шагового двигателя

1 x DB25 параллельный кабель

5 x соединители проводов

CD-диск-1 шт. программного обеспечения
