TLV3502 модуль компаратора модуль TLV3502 двухканальный высокой скорости компаратора TLV3501

Описание

Двухканальный компаратор высокой скорости (TLV3502)

TLV3501 3502 модуль Youku Дисплей Video1 (основные функциональные часть):

Http://v.youku.com/v_show/id_XMzU4MTAzMjA3Ng==.html?spm=a2h3j.8428770.3416059.1

TLV3501 3502 модуль Youku Дисплей Video1 (регулирования частоты и рабочий цикл регулирование):

Http://v.youku.com/v_show/id_XMzU4MTAzNzAxMg==.html?spm=a2h3j.8428770.3416059.1

Один 、Применение продукта:

TLV3502Это одноканальный высокоскоростной компаратора двухтактный выход, время задержки4.5ns, напряжение питания: + 2.7Vto + 5,5 V, превышение общего режима диапазона swing input делает его идеальным выбором для применения низкого напряжения. выход рельса к рельсу может быть непосредственно drivenCMOSorTTLlogic. этот модуль может формировать периодический сигнал с широким диапазоном напряжения. как частота, фронтальный модуль кондиционирования для измерения разницы в фазе во времени.

Применение:1. синусоидальные квадратные волны2. компаратор с нулевым переходом3. Универсальный компаратора

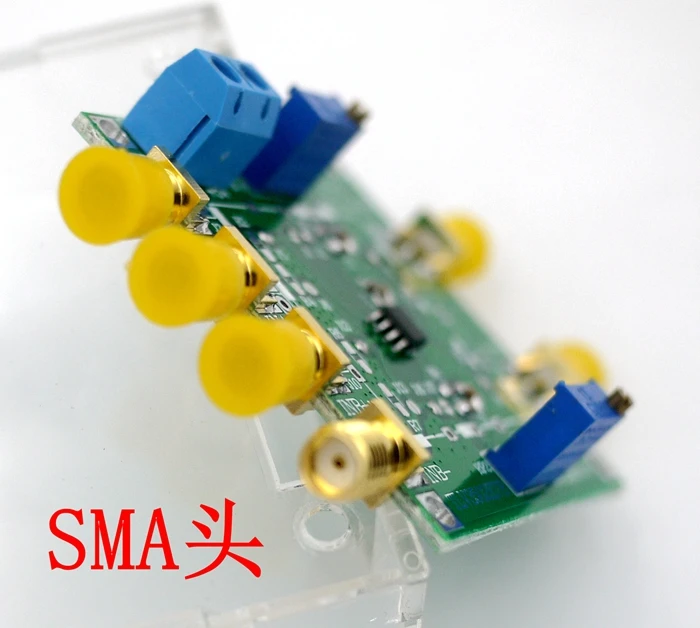

Два 、Продукт физическая Рисунок:

Три 、 технический индекс

1.Мощность Напряжение питания:2,7-5VDC

2.Входное напряжение:10-1000mV(Эффективное значение)

3.Уровень выходного сигнала: выход между направляющими и направляющими,Прямой драйверTtl/CMOSУровень

4.Вход частота:DC-200 МГц

5.Интерфейс форме:SMAИнь тоу (наружное отверстие для винта)

6.Вход сопротивление:50Ом

7.Экранированный корпус

8.ОбеспечитьPDFФайл схема

Четыре 、 измеряется данных
